| Dozer | Дата: Среда, 22.07.2015, 14:09 | Сообщение # 3211 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Питание на 6 ногу MC34119 приходит 3.3в , на 4 ноге 1.28.
Все чисто, залипух нет, у меня разница только в R5 10Ком а на схеме 20Ком
|
| |
| |
| Andrew | Дата: Среда, 22.07.2015, 14:28 | Сообщение # 3212 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Dozer, А резонанс не пробовали находить? с1 у вас сколько? Цепочка Р30, С11. 2 нога...
|
| |
| |
| Dozer | Дата: Среда, 22.07.2015, 14:40 | Сообщение # 3213 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| R1=1ом R2=1ом
автоматом не находитт. с1=337нф, TX=1.22mH
R30=5.1K, C 11 = 10мкф, на 2 ноге 1.27 в
Сообщение отредактировал Dozer - Среда, 22.07.2015, 14:55 |
| |
| |
| TCB | Дата: Среда, 22.07.2015, 15:21 | Сообщение # 3214 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2145
Статус: Offline
| Dozer, проверь на всякий случай R3.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Dozer | Дата: Среда, 22.07.2015, 15:29 | Сообщение # 3215 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата TCB (  ) Dozer, проверь на всякий случай R3.
Включаю без R3
|
| |
| |
| TCB | Дата: Среда, 22.07.2015, 15:52 | Сообщение # 3216 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2145
Статус: Offline
| Dozer, хорошо, конечно, посмотреть осциллографом что там делается. Поставьте R3=1 Ом, тогда вы сможете померив падение на нем (переменку) понять какой ток в катушке. А дальше уже искать где проблема в измерительной части или в передающей.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Среда, 22.07.2015, 15:54 |
| |
| |
| янукович | Дата: Среда, 22.07.2015, 17:22 | Сообщение # 3217 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Можно еще стать осциллографом на контур, погонять частоту и посмотреть "двигается" синусоида, разгоняется резонанс, или нет... Второй вариант, замерить "потребление" прибором в режиме поиска резонанса (прогнать по всему диапазону). Так сможем выяснить, или не работает передающая часть, или измерительная.
|
| |
| |
| Dozer | Дата: Среда, 22.07.2015, 19:17 | Сообщение # 3218 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| попробовал вот так для эксперимента: перекинул TX на точки 1-2, перепаял С1 (поставил 220нан) с индуктивностью TX в 1.22mH и примерным расчетом резонанса в 9715Hz, в кроте выставил частоту руками (автомат не работает), далее ставлю R3-1 Ом, R1-2 оставляю по 1 Ому.
свожу катушки (RX без кандера) получилось свести до 35 мВ, закрепил термоклеем, выставляю на TX максимум тока (цифры по нулям), отстраиваюс по ферриту (показатель плавает 150, 173, 3, 1 ), далее проверка реакции на цель (рулон фольги), реакция есть ВДИ около 40. вот только ложные сигналы постоянные, R10 510 Ом, поставить больше?
И собственно пришел к выводу, что не работает измерительная часть, как быть?
И за что отвечает С12 ??? я поставил 10нан.
Сообщение отредактировал Dozer - Среда, 22.07.2015, 19:24 |
| |
| |
| yri3825 | Дата: Среда, 22.07.2015, 19:32 | Сообщение # 3219 |
 Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата Dozer ( ) вот только ложные сигналы постоянные, R10 510 Ом, поставить больше?
Ложняк в доме может быть от помех электричества,нужно на свежем воздухе.Рекомендуемое 820 Ом лучше ставить,эксперименты к лучшим результатом не привели.
|
| |
| |
| янукович | Дата: Среда, 22.07.2015, 19:37 | Сообщение # 3220 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата Dozer ( ) R10 510 Ом, поставить больше?
Если думаете использовать датчик с резонансной РХ, ставьте 1 кОм.
Цитата Dozer ( ) не работает измерительная часть, как быть?
Проверить всю измерительную "цепочку", ножки проца, номиналы и особенно на брак компонентов.
Цитата Dozer ( ) вот только ложные сигналы постоянные,
В безрезонансных РХ всегда шумов больше чем в резонансных. Еще и в квартире куча помех... У меня сейчас вообще как муз. шкатулка балаболит прибор, а в поле полностью молчит.
Цитата Dozer ( ) и примерным расчетом резонанса в 9715Hz, в кроте выставил частоту руками
Если измирительная часть не работает и автоматом нельзя найти резонанс, а очень хочется попробовать как работает... то найдите резонанс по общему потреблению прибора. Включите амперметр в разрыв питания, перебором частоты увидите максимальный ток, вот там и будет резонанс. Но причину ищите, там мелочь какая-то, потом сами удивитесь как найдете.
|
| |
| |
| TCB | Дата: Среда, 22.07.2015, 19:56 | Сообщение # 3221 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2145
Статус: Offline
| Цитата Dozer ( ) пришел к выводу, что не работает измерительная часть, как быть?

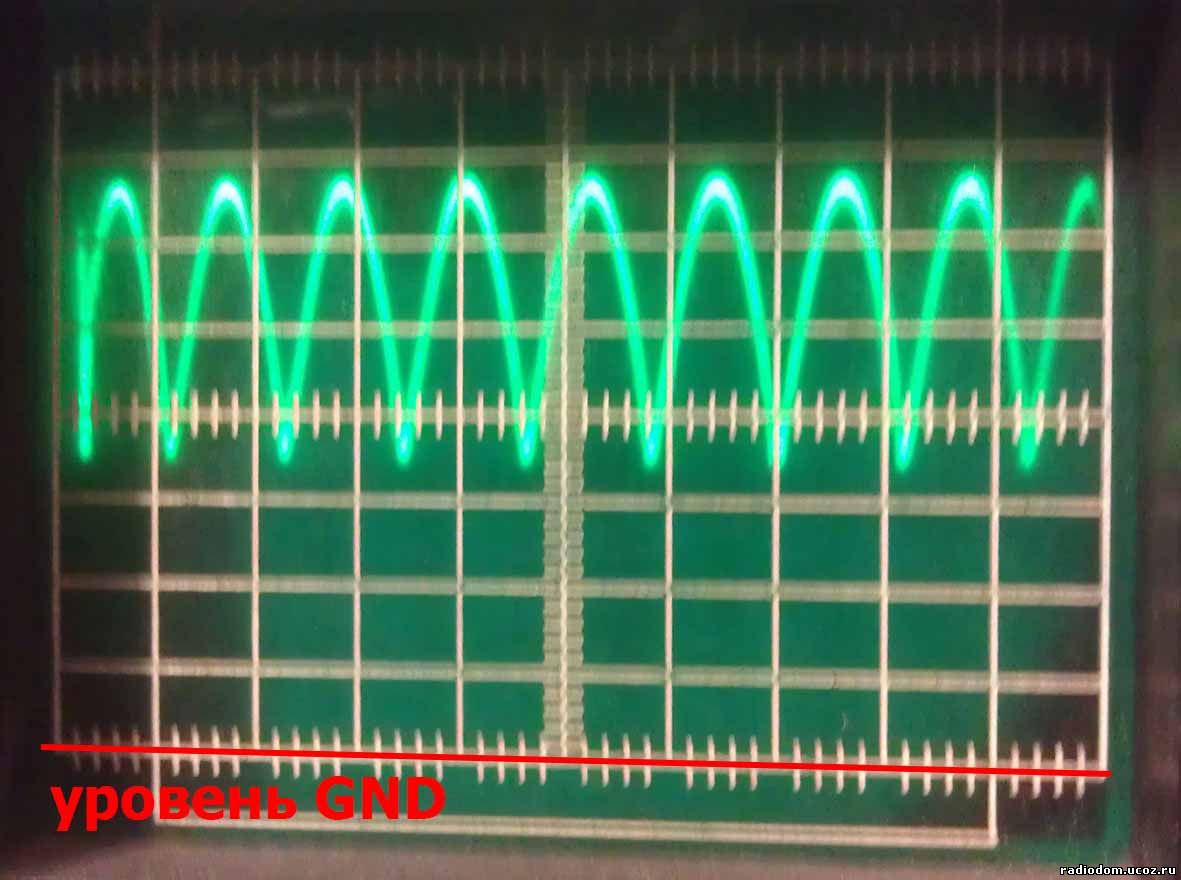

При включении катушки 1-2 сигнал на R2 выглядит так:

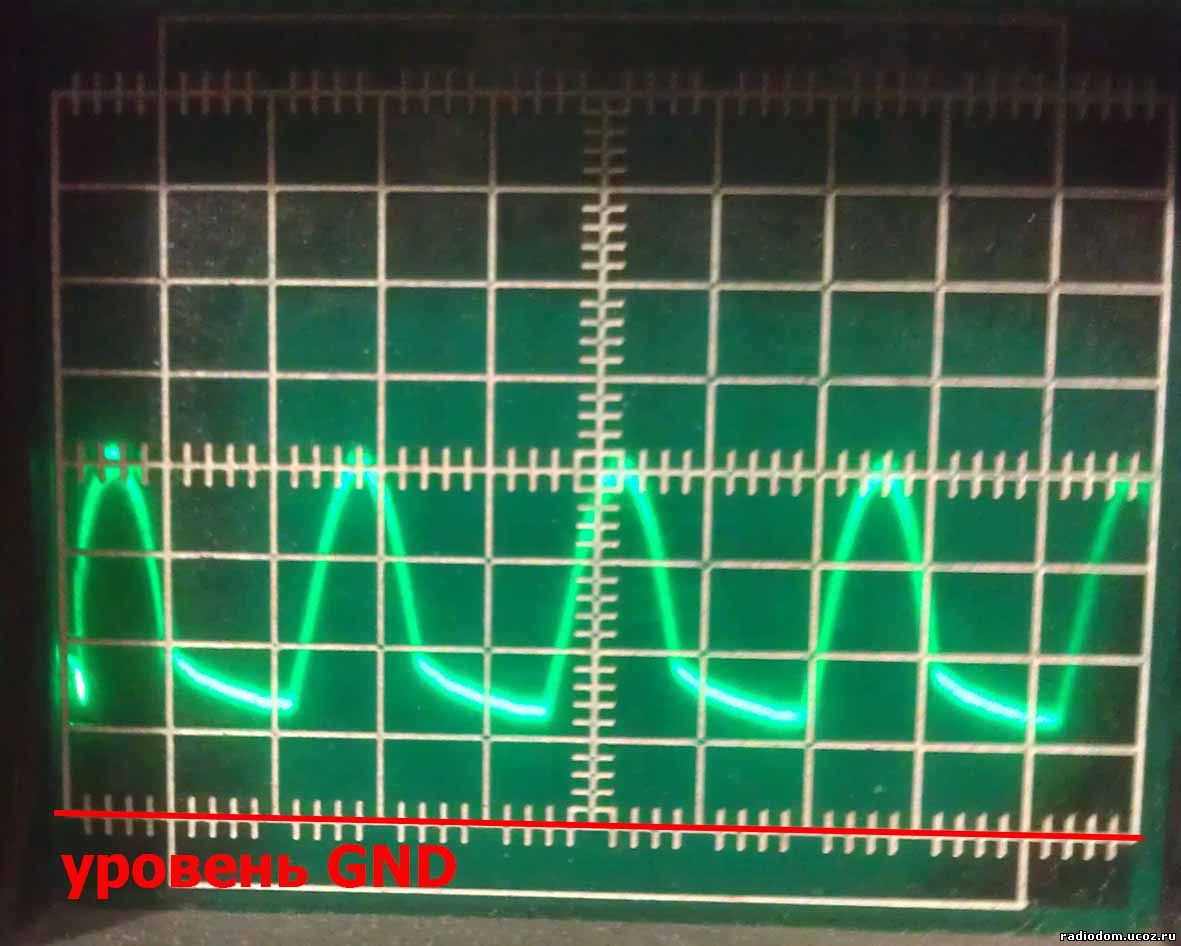

Для 1-3, так:
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Среда, 22.07.2015, 20:00 |
| |
| |
| Andrew | Дата: Среда, 22.07.2015, 21:29 | Сообщение # 3222 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| От уровня GND до начала пременного сигнала это видимо потребление самлого усилителя...
|
| |
| |
| TCB | Дата: Среда, 22.07.2015, 21:56 | Сообщение # 3223 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2145
Статус: Offline
| Цитата Andrew ( ) От уровня GND до начала пременного сигнала это видимо потребление самлого усилителя..
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Четверг, 23.07.2015, 09:29 | Сообщение # 3224 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата янукович ( ) В безрезонансных РХ всегда шумов больше чем в резонансных
Цитата TCB ( ) Он может вносить постоянную составляющую. |
| |
| |
| real | Дата: Воскресенье, 26.07.2015, 11:01 | Сообщение # 3225 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Кто-то пробовал крота под водой, в речке?
|
| |
| |
