| Подскажите можно-ли ATtiny25 заменить ATtiny45? Если можно, то фьюзы оставлять те же?
|
| |
| |
| bliznecvy | Дата: Среда, 11.04.2012, 21:08 | Сообщение # 77 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Andrew, спасибо за классный прибор! "Крот М" готов, "Гном"-( питание "Крона"-стаб 5вольт )готов, лопата заточена.
Ждем тепла.
Сообщение отредактировал bliznecvy - Среда, 11.04.2012, 21:12 |
| |
| |
| zhilin555 | Дата: Пятница, 13.04.2012, 09:16 | Сообщение # 78 |
 Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Попробую и я собрать этот прибор. Не радует конечно, что прошивка Демо. Собирал
http://vrtp.ru/index.php?s=af50b581b198ddf05d1e302118f1e1b3&showtopic=14795&st=0
металлы различает, 5см монета 10 украинских коп. видит. А этот имеет селекцию по металлам? И еще, какую покупать микросхему ?
http://www.kosmodrom.com.ua/prodlist.php?page=0&name=ATtiny25&okbutton=%CF%EE%E8%F1%EA
ATtiny25-20SU или ATtiny25V-10SUTR ?
|
| |
| |
| sergyusa | Дата: Суббота, 14.04.2012, 10:37 | Сообщение # 79 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| зачем вам селекция металлов, у вас селекция в кроте, а гном нужен чтоб не искать монетку в выкопаной кучке. и по личному опыту скажу что чем меньше чуйка до цели - быстрее найдете цель. я себе сделал 1 см. катушка ввиде антены показивает где именно лежит копеечка ( или колечко). а на пляже вообще красота - даже совок с дырками не нужен.
|
| |
| |
| Andrew | Дата: Суббота, 14.04.2012, 11:13 | Сообщение # 80 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (sergyusa) зачем вам селекция металлов
Полностью согласен!
В. П/П селекция нужна, так же скажем как ф-ция измерения температуры или давления...)
|
| |
| |
| zhilin555 | Дата: Среда, 25.04.2012, 12:12 | Сообщение # 81 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Собрал пока без корпуса на ATtiny25. Программировал программатором с сайта автора - почему-то программатор для Меги8 (ATtiny2313) отказался читать и шить эту мкс. Катушки на стержне диаметром 10 мм длиной 100 мм, диаметр провода 0.27 (по изоляции 0.29). Витки не считал, просто отмерил 6 см, в которые намотал виток к витку одну поверх другой обмотки. При питании от батареи сотового телефона номинала подстроечного резистора не хватило - поставил 10к. При понижении напряжения до 3-х В ( 2 новые батарейки) чутье упало. Поставил стабилизатор 3.3 В на LP2950, номинал резистора последовательно со светодиодом увеличил до 4.7к (яркости хватает вполне), динамик - ЭМ 150 Ом. Чутье 5 см - 5 мм ( надо было наверное ближе к торцу укладывать обмотки) на украинские 10 коп, 20 см (устойчивый сигнал) - 25 см (появление - пропадание сигнала) на железный шкаф. При уменьшении расстояния до цели прибор издает трели. Большое спасибо Автору за полезную вещь.
|
| |
| |
| Andrew | Дата: Четверг, 26.04.2012, 01:34 | Сообщение # 82 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (zhilin555) Собрал пока без корпуса на ATtiny25. Программировал программатором с сайта автора - почему-то программатор для Меги8 (ATtiny2313) отказался читать и шить эту мкс.
Какой программатор?) а в самой программе выберете нужный камень..
|
| |
| |
| zhilin555 | Дата: Пятница, 27.04.2012, 07:54 | Сообщение # 83 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Жгутом и прошил, а не своим программатором. Потребление тока 2.6 мА в дежурном режиме и 11-12 мА со звуком и светом.
|
| |
| |
| Andrew | Дата: Пятница, 27.04.2012, 11:04 | Сообщение # 84 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (zhilin555) 11-12 мА со звуком и светом
Много наверное не "пьезо" стоит...
|
| |
| |
| zhilin555 | Дата: Понедельник, 30.04.2012, 08:36 | Сообщение # 85 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Возможно не сохранил. Собрал в корпус от пульта ДУ. Поставил пьезик вместо ЭМ - потребление тока максимум 4-6 мА . Последовательно с подстроечником поставил многооборотник 330 Ом. Настройка чутья - крутим до появления звука вдали от металла - и на пол-оборота назад. При включении "ти-ли-ли", через 7 сек "кряк" - прибор готов к работе. стабильное чутье на монету 10 украинских коп 4.5 см, железный шкаф - 25 см от торца стержня в помещении с сильными ЭМ полями. При приближении предмета издает трели соловья. Если в течении 3-х сек метал неподвижен по отношению к прибору - переходит в дежурный режим (МД полудинамический ?). Если оставить включенным в течении нескольких минут - температурный прогрев - растет чутье на монету до 6 см, а потом прибор "покрякивает" . Лечится выключением или вращением подстроечника (он у меня в батарейном отсеке). В целом МД понравился больше чем "Малыш-FM" своей стабильностью при включении , хотя у второго , если уже издал свое "фьють" изменений в работе не наблюдалось сколько бы не выключали. Вчера на природе до испытаний не дошли руки - клевала рыба...Еще раз спасибо за великолепный проект. Где разместить видео о работе МД?.
|
| |
| |
| Andrew | Дата: Понедельник, 30.04.2012, 09:45 | Сообщение # 86 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (zhilin555) Если в течении 3-х сек метал неподвижен по отношению к прибору - переходит в дежурный режим (МД полудинамический ?).
Срабатывает авто-настройка чувствительности, прибор как бы приспасабливаеться под окружающую среду, а не переходит не в какой дежурный режим...
Quote (zhilin555) Если оставить включенным в течении нескольких минут - температурный прогрев - растет чутье на монету до 6 см, а потом прибор "покрякивает"
Так не должно быть, может уменьшить чувствительность.. У вас какой контроллер стоит?
Quote (zhilin555) Где разместить видео о работе МД?.
Видео можно выложить много где, например на Ю-тубе..
|
| |
| |
| zhilin555 | Дата: Четверг, 03.05.2012, 07:50 | Сообщение # 87 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| ATtiny25. После прогрева сбавил чутье. Брал с собой на природу. Оставил включенным на несколько часов - прибор работал стабильно. Один раз слышал 3 писка подряд. Еще , может кому пригодится - при изменении в подключении катушек (коллектор транзистора с емкостью С3) чутье у моего прибора меняется на 20%.
|
| |
| |
| TCB | Дата: Понедельник, 14.05.2012, 23:11 | Сообщение # 88 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2131
Статус: Offline

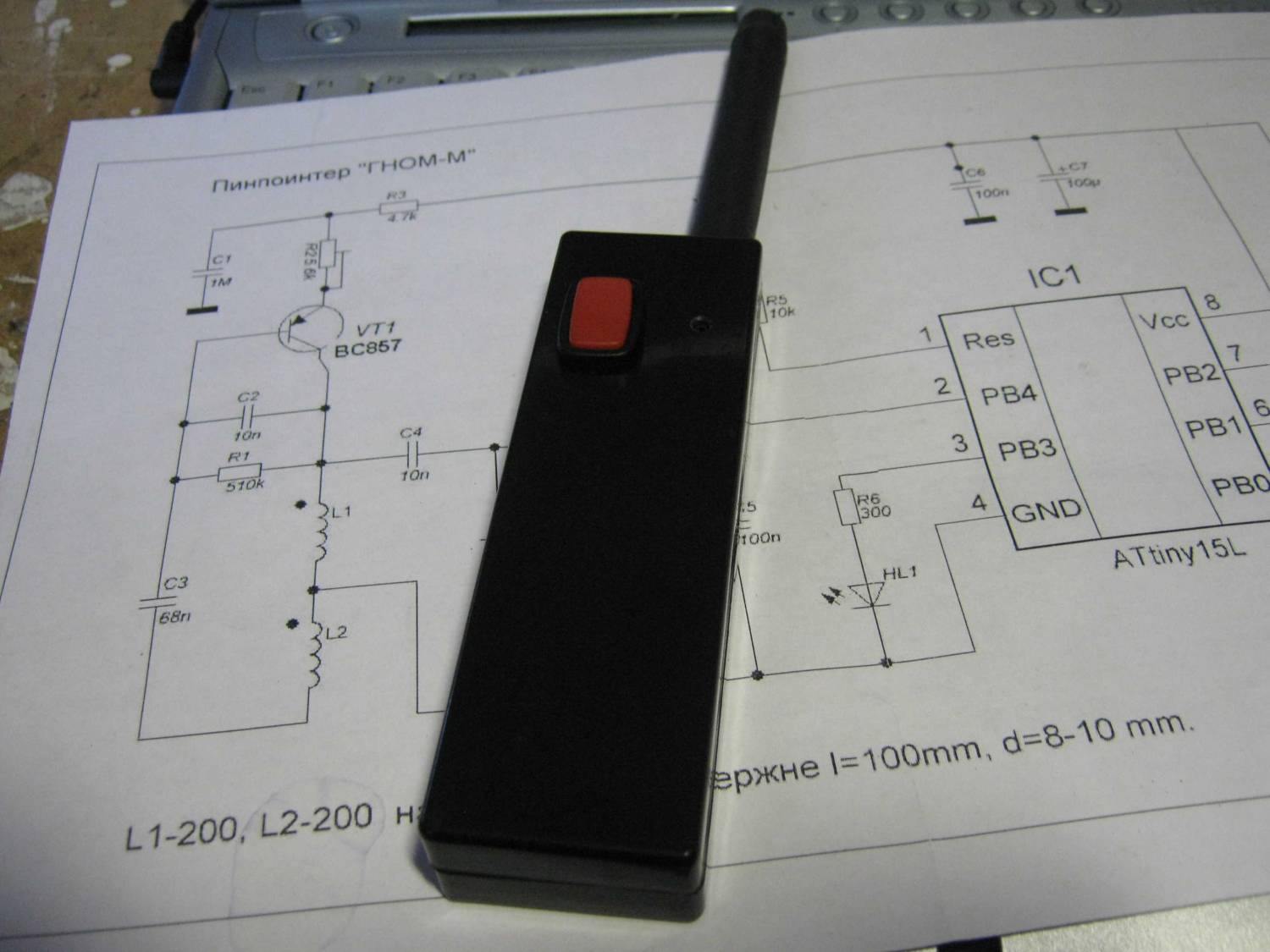

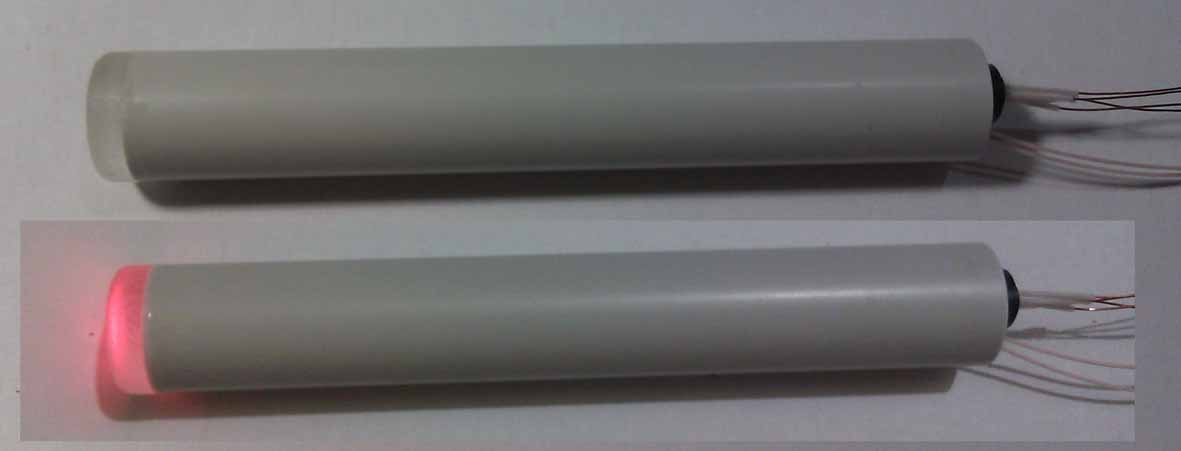

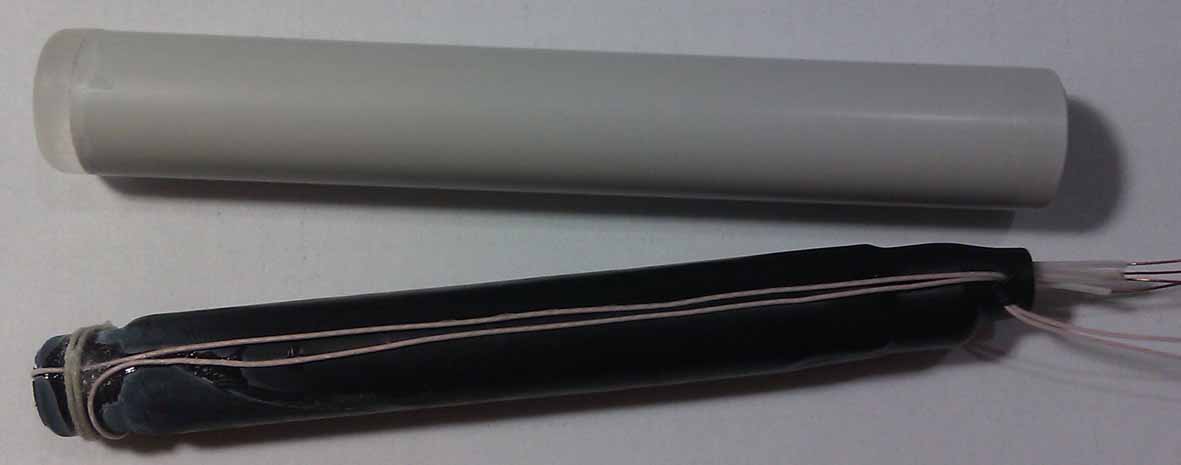

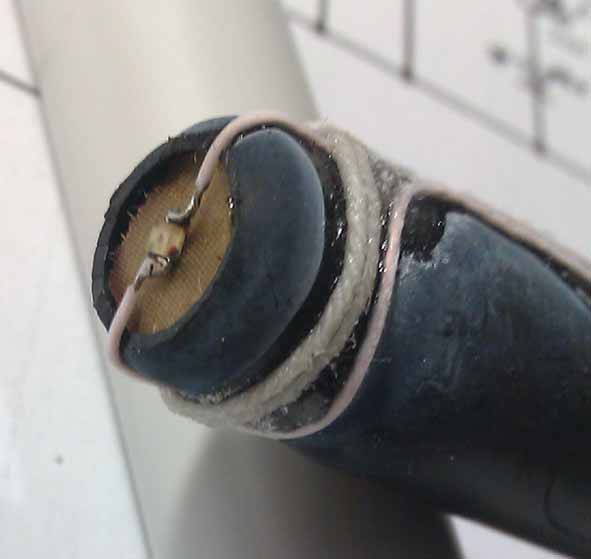

| Хоть ГНОМа я еще не доделал (что то быстро делать не получается) решил поделиться идеей по конструкции датчика. Сама идея заключалась в том, чтобы расположить светодиод на конце датчика. Для этого на торце ферритового стержня я расположил SMD светодиод, провода от которого вывел на противоположную сторону. Чтобы защитить конструкцию применил трубу для электропроводки диаметром 16мм (при диаметре феррита 10мм – идеально подходит). Один конец трубки заклеил куском оргстекла (суперклеем) и опилил. На фото – что получилось:
Может кто то захочет применить в своей конструкции.
