Простой микроконтроллерный Пинпоинтер
|
|
| sparkingsparking | Дата: Суббота, 28.01.2017, 19:21 | Сообщение # 556 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Ну вот вам самый первый подозреваемый.
Смените источник питания для начала.Добавлено (28.01.2017, 20:21)
---------------------------------------------
Закончил тесты, пин работает при любой температуре, дальность всегда одинаковая.
Ничего настраивать при сборке не надо, схема сама себя регулирует.
То что Андрей я решил проблему с термо зависимостью таким образом.
|
| |
| |
| Andrew | Дата: Воскресенье, 29.01.2017, 11:42 | Сообщение # 557 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Viki (  ) сделать "пин-снайперку" |
| |
| |
| sparkingsparking | Дата: Воскресенье, 29.01.2017, 14:29 | Сообщение # 558 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Доказательства работы платы при -10 гр. Я оставил на балконе градусник и плату на 1 час.
Так как на плате нет никаких регулировок то изменить настройки я не мог.
Видео снимал одним кадром без каких либо монтажей.
|
| |
| |
| янукович | Дата: Воскресенье, 29.01.2017, 18:05 | Сообщение # 559 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| sparkingsparking, а если в датчик намотать не 60 и 200, а скажем 80 и 250 оборотов... Может так частота снизится, и дальность возрастет? Не пробовали чуть больше наматывать?
|
| |
| |
| form41 | Дата: Воскресенье, 29.01.2017, 18:16 | Сообщение # 560 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Пинпоинтер от sparkingsparking с термодатчиком KTY о котором писал выше. Температуры +2 и +26. До теста пролежали при данных температурах не менее часа.
|
| |
| |
| sparkingsparking | Дата: Воскресенье, 29.01.2017, 19:05 | Сообщение # 561 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата янукович ( ) Может так частота снизится, и дальность возрастет? Не пробовали чуть больше наматывать?
|
| |
| |
| янукович | Дата: Воскресенье, 29.01.2017, 20:08 | Сообщение # 562 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата sparkingsparking ( ) но одному мне скучно
Тоже буду делать, и думаю с Вашим генератором... на стержне. А диаметры проводов в датчике какие использовали?
|
| |
| |
| sparkingsparking | Дата: Воскресенье, 29.01.2017, 20:46 | Сообщение # 563 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| У меня 0.14 провод. Думаю не критично тут если другой будет.
А вот питание критичное, с батарейками, солевыми особенно залипать будет. Нужны аккумуляторы, которые не будут просаживаться от тока вибры и буззера низкоомного пассивного. Либо убирайте вибру, и ставьте пьезокерамический излучатель.
Тесты по напряжению показали неизменную чувствительность при питании от 2.7 вольта до 5 вольт.
Сообщение отредактировал sparkingsparking - Понедельник, 30.01.2017, 13:00 |
| |
| |
| b1ohazard | Дата: Понедельник, 30.01.2017, 13:21 | Сообщение # 564 |
 Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| sparkingsparking, а что с потреблением в режиме с вибро и буззером? надолго ли хватит литий-ионного 81650 надо будет пару через плату понижения или хватит одного? или просто три АА батарее аккумуляторных? но габариты тогда возрастут или делать корпус из фонаря придется...
|
| |
| |
| sparkingsparking | Дата: Понедельник, 30.01.2017, 13:41 | Сообщение # 565 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Вибра -65мА
Буззер -25мА
Пин в покое потребление - 3мА
Аккумулятора хватит на долго. Никаких преобразователей не надо, работает как и заявлял Andrew от 2.7 вольт до 5 вольт , чуйка одинаковая при любом напряжении питания.
|
| |
| |
| b1ohazard | Дата: Понедельник, 30.01.2017, 16:15 | Сообщение # 566 |
|
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| sparkingsparking, тоесть с музыкой и вибро получается 90мА такто не мало... хотя в покое ничтожно, в лесу по сути ведь не постоянно над целью машешь... Начал собирать Вашу версию, почти все детали есть в наличии, половину распаял уже, жду Тини13 с Китая, и пока запарка с конденсатором 100мкф немогу найти такого типаразмера...
|
| |
| |
| sparkingsparking | Дата: Понедельник, 30.01.2017, 17:08 | Сообщение # 567 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Вот рекомендую китайца, такое чувство что живет в соседней области, такая быстрая доставка.
https://ru.aliexpress.com/item/10-PCS-lot-V100UF-107-100-6-3-uf-6-v-A3216-1206-SMD-tantalum-capacitor/32698778116.html?spm=2114.13010608.0.0.O8PC24
Тест на напряжение питания. Можно в ноль разрядить 18650, пин все равно будет работать!
Сообщение отредактировал sparkingsparking - Понедельник, 30.01.2017, 18:26 |
| |
| |
| merat | Дата: Среда, 01.02.2017, 00:01 | Сообщение # 568 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline

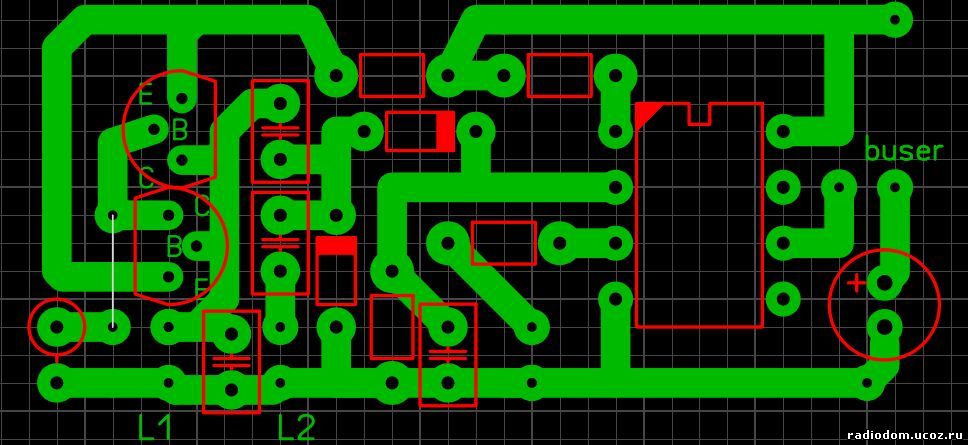

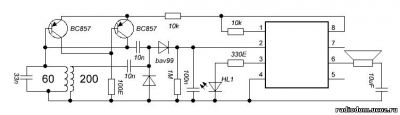

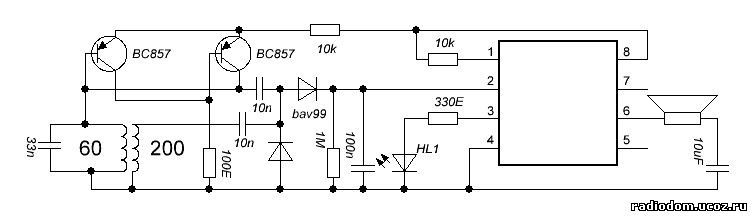

| Накидал в дипе по схеме sparkingsparking, проверьте кому не сложно, т.к. учусь ешо )

Транзистор думаю использовать кт3107
|
| |
| |
| sparkingsparking | Дата: Среда, 01.02.2017, 00:26 | Сообщение # 569 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| merat, печатка верна.
Кто нибудь собрал? Интересно результаты поглядеть других.
|
| |
| |
| merat | Дата: Среда, 01.02.2017, 01:39 | Сообщение # 570 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| sparkingsparking, Спасибо!Пока только пристреливаюсь.Обычный гном собрал - работает нормально,чуйку не много прикрутил чтоб стабильней был.Сделаю по вашей схеме - отпишусь.
|
| |
| |
