| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| Andrew | Дата: Четверг, 27.08.2020, 09:34 | Сообщение # 766 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Vlad0237 (  ) А к чему стремиться у Крота? Мне кажется, что добротность приёмной 22 на 15 кГц будет высоковатой. Тут уж или обмотку мотать проводом 0,14, или кол-во витков уменьшать (что может снизить чувствительность).Проводом 0,14мм получается при том же кол-ве витков расчётная добротность 13,6, активное сопротивление 95 Ом. |
| |
| |
| Vlad0237 | Дата: Пятница, 04.09.2020, 03:29 | Сообщение # 767 |
|
Лейтенант
Группа: Пользователи
Сообщений: 43
Статус: Offline
| Закончил мотать-сводить датчик к своему Крот-ПРО - кольцо 24см в литом корпусе. Обмотки сведены до 157мВ на частоте 13,129 кГц при токе 100мА. Чуйка на сведённом и прилитом датчике (смола застыла уже) на 5 коп СССР 31см при G3 S7 F1. Что скажете, начинать окончательную заливку датчика или в мусорку?
|
| |
| |
| infiniti | Дата: Пятница, 09.04.2021, 13:16 | Сообщение # 768 |
|
Сержант
Группа: Заблокированные
Сообщений: 28
Статус: Offline
| Ребята, приветствую! Мне бы схему подключения DD катушки к плате крот смарт, чтобы как на пальцах! Где горячий конец, где холодный. Или ссылочку на подобное чудо. Буду очень признателен!
|
| |
| |
| sparkingsparking | Дата: Пятница, 09.04.2021, 14:23 | Сообщение # 769 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

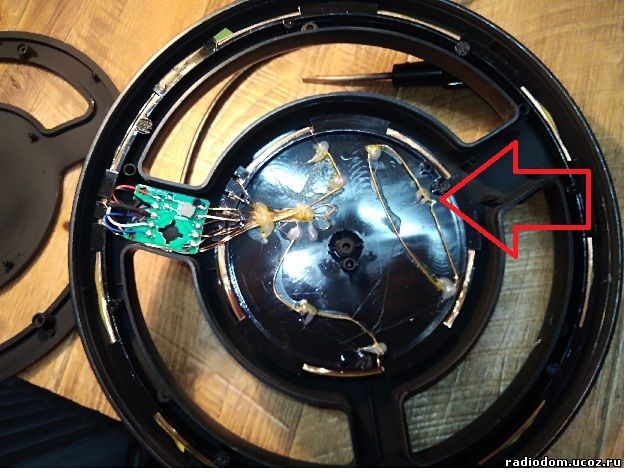

| Интересно китайцы сводят катушки отдельной петелькой (буквально)
|
| |
| |
| mongol791 | Дата: Суббота, 10.04.2021, 22:19 | Сообщение # 770 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата sparkingsparking ( ) Интересно китайцы сводят катушки отдельной петелькой (буквально)
У меня гады подсмотрели
|
| |
| |
| de-si-gn | Дата: Четверг, 27.05.2021, 08:27 | Сообщение # 771 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

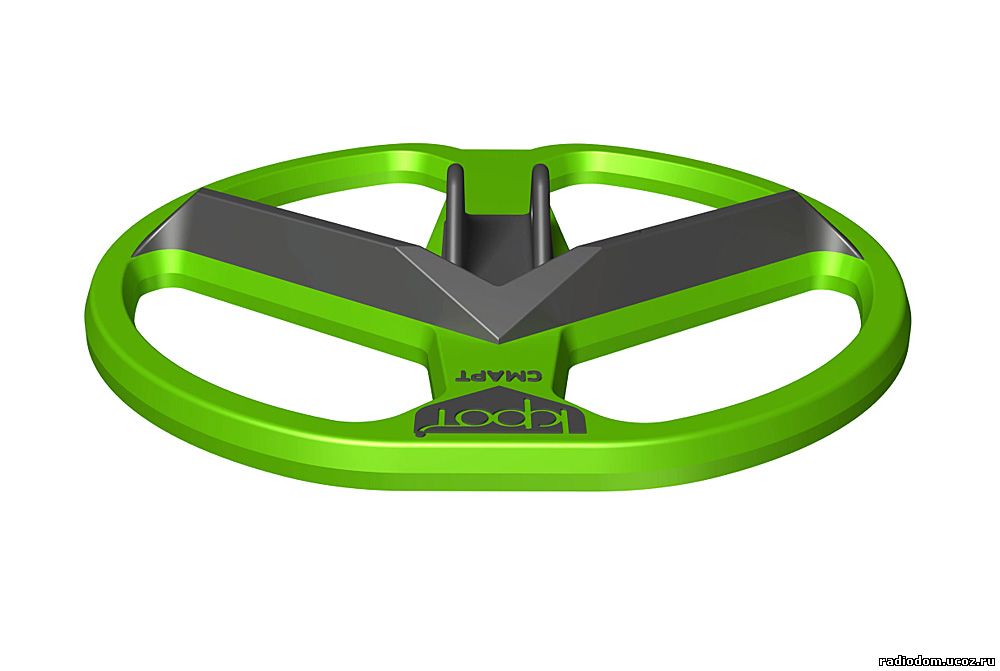

| Модель для печати http://www.de-si-gn.com/stl/Kat_SmartV3.rar
|
| |
| |
| sashaarsenalua | Дата: Четверг, 27.05.2021, 10:52 | Сообщение # 772 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| Цитата sparkingsparking ( ) отдельной петелькой (буквально) |
| |
| |
| OfK | Дата: Четверг, 27.05.2021, 16:50 | Сообщение # 773 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Гуру, дайте совет плииз!
Есть катушка с разбалансом примерно 700-800 и Крот ПРО.
Что по Вашему мнению, исходя из такого разбаланса, особенностей Крот ПРО и соотношением «объём возни – итоговый эффект», будет более целесообразно?
1. Попробовать уменьшить разбаланс при помощи кусочка феррита. И если так делать, то на каком значении разбаланса можно остановиться?
2. Компенсировать разбаланс автосведением и успокоиться.
3. Заморочиться изготовлением или покупкой другой катушки, с более точным сведением.
|
| |
| |
| 24D590L | Дата: Четверг, 27.05.2021, 18:58 | Сообщение # 774 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата OfK ( ) будет более целесообразно? Цитата OfK ( ) на каком значении разбаланса можно остановиться?
Во время поиска добавить вариант 2. Крот сам подскажет.
При неудаче с вариантом 1 можно переходить к варианту 3.
|
| |
| |
| OfK | Дата: Четверг, 27.05.2021, 19:03 | Сообщение # 775 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Цитата 24D590L ( ) На минимальном.
Спасибо за совет!
Я понимаю, что в идеале нужен абсолютный ноль. Но, все-таки, какой уровень можно считать нормальным для Крота? Наверняка есть какой-то допуск.
И про сведение ферритом.... Чуйка прибора при таком подходе сильно портится?
|
| |
| |
| 24D590L | Дата: Четверг, 27.05.2021, 19:27 | Сообщение # 776 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата OfK ( ) нужен абсолютный ноль
Цитата OfK ( ) Но, все-таки, какой уровень можно считать нормальным для Крота?
Цитата OfK ( ) И про сведение ферритом.... Чуйка прибора при таком подходе сильно портится? |
| |
| |
| sashaarsenalua | Дата: Четверг, 27.05.2021, 20:35 | Сообщение # 777 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| Цитата OfK ( ) Чуйка прибора при таком подходе сильно портится? |
| |
| |
| Andrew | Дата: Четверг, 27.05.2021, 22:55 | Сообщение # 778 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата OfK ( ) Наверняка есть какой-то допуск.
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
~0 получить очень трудно, а удержать его невозможно!
|
| |
| |
| OfK | Дата: Пятница, 28.05.2021, 14:12 | Сообщение # 779 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Цитата 24D590L ( ) Вариант 1
Цитата Andrew ( ) Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
Действительно, метод работает!!

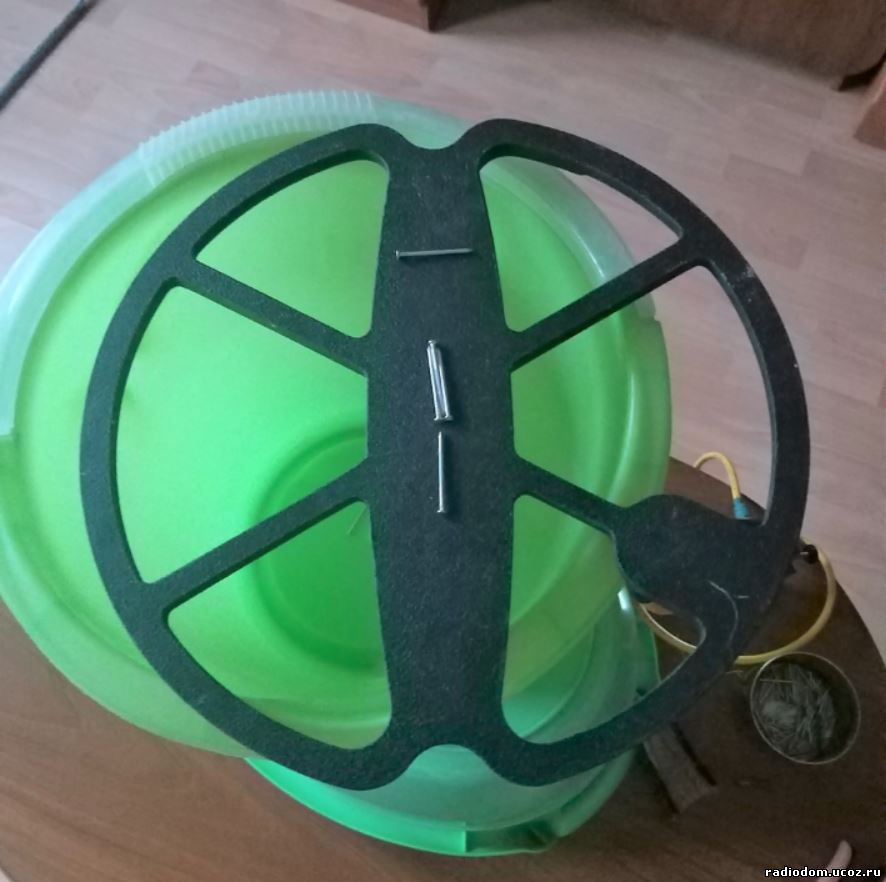

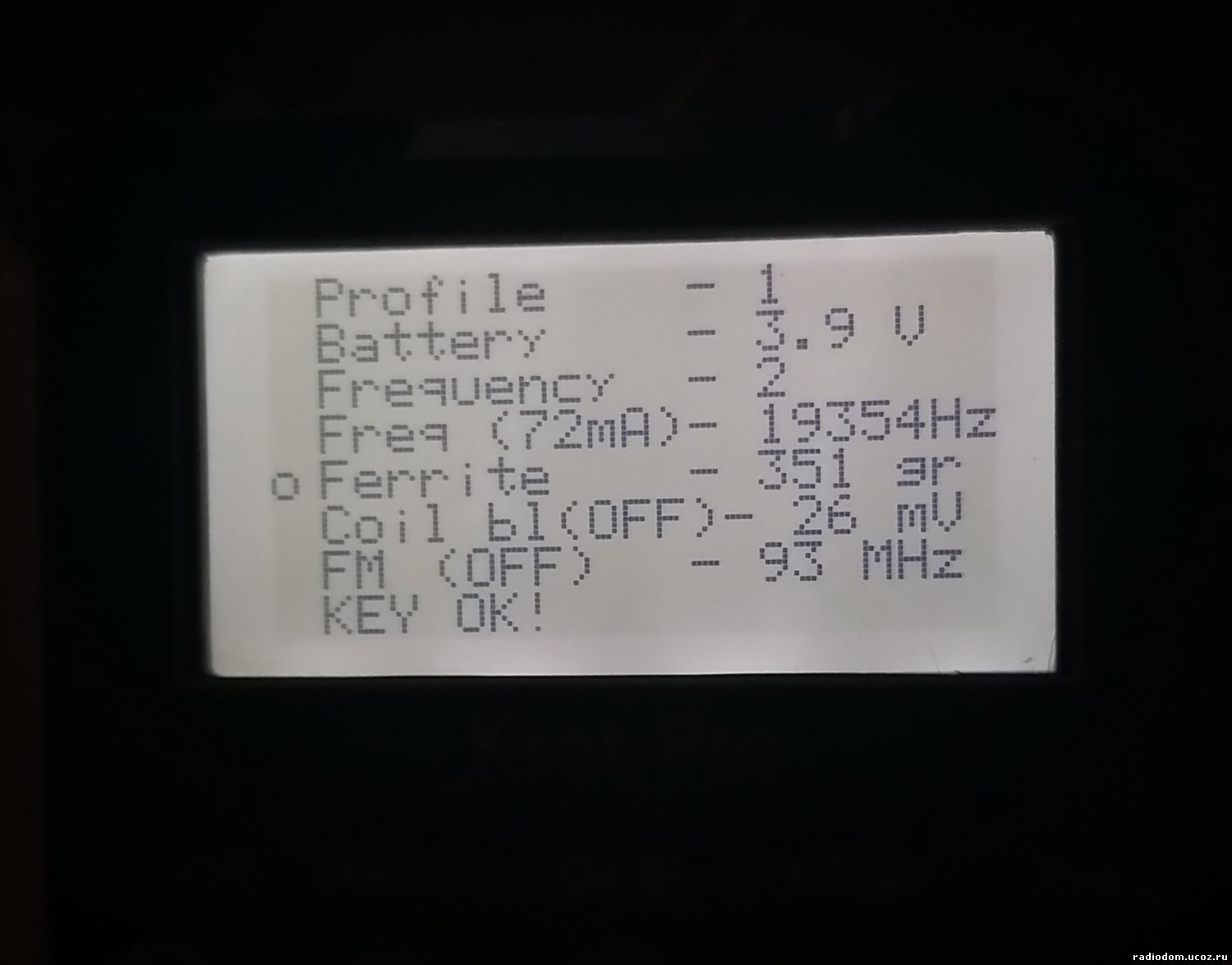

Первой попавшейся кучкой гвоздей свел катушку с примерно 800 до 26 mV.
Сорри, это для Вас с опытом само-собой разумеющееся. А у меня первая катушка, и сие действие почти шаманство
Сейчас будут пробовать кусочки разных размеров, разных металлов, феррита, искать наименьший размер и точное положение «нашлёпки», что бы горсть гвоздей на катушке не таскать.
Но, вектор ясен и понятен.
Спасибо!!!!
Сообщение отредактировал OfK - Пятница, 28.05.2021, 16:22 |
| |
| |
| sashaarsenalua | Дата: Пятница, 28.05.2021, 14:52 | Сообщение # 780 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| Цитата OfK ( ) буду пробовать |
| |
| |
