Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

IronFenyxДата: Вторник, 07.05.2019, 09:12 | Сообщение # 136
Полковник
Группа: Пользователи
Сообщений: 156
Награды: 0
Репутация: -7
Статус: Offline
У меня провод 0,5 и сопротивление вместе с проводом на контактах разъема - 0,4в. ток максимальный че-то не запомнил на последней отстройке - было где-то 120 чтоли.. Вот похоже не зря я думал что добротность на Тх надо выше..

--Zenit--Дата: Вторник, 07.05.2019, 11:48 | Сообщение # 137
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
IronFenyx, разницы в активном сопротивлении особой нет 0.45 или 0.5.Пробовал коротил сопротивление 2 ома и прирост тока был совсем незначительный.Конденсаторы,микруха выходная,стабилизатора питания?
ПЫСЫ. Походу с сечением провода меня наипали. Сопротивление получилось 4.8 Ома,а это по расчетам 0.39 диаметр вместо 0.45. Придется шунт поставить вместо RB6

Поставил шунт.Ток вырос до 105 мА,всё равно мало и разбаланс по частотам огромный.Грубо говоря одночастотка получится или три частоты с небольшим  разбегом надо делать.
Печалька. Не знаю заливать или нет.Залью наверное хоть потренируюсь и компаунд испытаю.


Сообщение отредактировал --Zenit-- - Вторник, 07.05.2019, 16:14

IronFenyxДата: Вторник, 07.05.2019, 19:34 | Сообщение # 138
Полковник
Группа: Пользователи
Сообщений: 156
Награды: 0
Репутация: -7
Статус: Offline
Цитата --Zenit-- ()
Пробовал коротил сопротивление 2 ома и прирост тока был совсем незначительный.


Тут уж я не знаю - не разбирался в схеме как там организован выход - как источник тока или как источник напряжения. Если второе, то ток будет пропорционален сопротивлению. Если первое, то ток будет такой, какой задан, пока не упрется в питающее напряжение - на том и остановится.
Цитата --Zenit-- ()
Походу с сечением провода меня наипали. Сопротивление получилось 4.8 Ома,а это по расчетам 0.39 диаметр вместо 0.45


Вам по диаметру изоляции продали.
-----
Совратили вы меня с проводом.. Попался на глаза в магазине тонкий микрофонник. Хороший такой - витая пара в экране, жилы толще чем в моем vga.. соблазнился и купил. Два провода в термоусадке. Сигнал по внутренним проводам, экран на корпус - все по фэншую, мое перфекционистское нутро мурчит от удовольствия.. Перепаял теперь таким.
Проверял баланс после заливки эпоксидкой - петлей сводится +- бесконечность.. На 11 и 17 кГц порядка 45-60мв. На 8,7 кГц показывает 3750.. Подключил смартфон-осциллограф - во всех трех случаях - на уровне шумового пола. Почему крот в случае сведения  до 45 по 11 кГц показывает на 8,6 кГц разбаланс 3586? Считать эта за "особенность" и так оставить? сводится все так же- при плавном уменьшении разбаланса до нуля затем перескакивает на величину 3800 и далее уменьшается, а не увеличивается. При попытке калибровки по ферриту выяснилось что если махать над серединой датчика, то показания фазы все время скачут и не стабилизируются, а если ближе к зоне перекрещивания катушек - то вполне стабильный угол и фаза определяется стабильно. Правда глубина по воздуху при этом на мое золотое кольцо получается 15 см. на 17 кгц... А на 11кГц - до 17см.. Катушка ПЭВ определяется как феррит.. кусок чистой меди 5х7х0,5см ловится с 14см... Правда это все еще дома - пока не выбрался за город..
Главное определить что со сведением делать - если сводить по 17 кГц, то выходит на 8 и 11 по 3500 разбаланс. Если по 11, то на 17 нормально - 220 получатся, а на 8 один хрен 3500 и двойной сигнал с цветмета. Если на 8600 сводить, то  на 11 кгц получается разбаланс 540, а на 17 - 810. При этом на 8600 вообще толком на феррит отстроить не удается - фаза плавает, цветмет определяется как черняга.. В оьщем ничего не понятно. Подключение дополнительного измерителя смещает баланс, поэтому не получается проконтролировать что там на самом деле - 3800 или 30...
А для работы мне 17 кгц наверное никогда не пригодится. Собирался использовать как раз 8 и 11.. Заменю плату на вторую - там частоты выйдут 8,1,  10 и 14 кгц.. - мне как-то это представляется более удобным.


Сообщение отредактировал IronFenyx - Вторник, 07.05.2019, 21:45

mongol791Дата: Вторник, 07.05.2019, 21:48 | Сообщение # 139
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата IronFenyx ()
? сводится все так же- при плавном уменьшении разбаланса до нуля затем перескакивает на величину 3800 и далее уменьшается, а не увеличивается.

НЕ ПРАВИЛЬНО сводите через что и такие развалы по сведению... еще раз- найдите точку с которой ростет ток в две стороны, все что в близи 3000 НЕ ТО!!! надо немного поигратся, когда подводите до минимальных значений и потом прыгает на 3000 не оно.

януковичДата: Среда, 08.05.2019, 09:42 | Сообщение # 140
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Награды: 19
Репутация: 61
Статус: Offline
mongol791, совершенно верно написал... Как к нулю дойдете, то должно плавно, по обе стороны от "нуля", напряжение подыматься... Если эта точка очень "острая", меняйте концы в одной из обмоток.

mongol791Дата: Среда, 08.05.2019, 21:07 | Сообщение # 141
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Доделал датчик (ДД 26*28)  не большой,легкий 400грм. по хуторках и по замусореным и перебитым местам походить. По воздуху даже очень не плохие показатели,завтра в поле проверю  smile  В ПЕРВОМ ВИДЕО С КРОТ МУЛЬТИ+, ВО ВТОРОМ СМАРТ настройки ходовые не накрученые.  1)

mongol791Дата: Среда, 08.05.2019, 21:32 | Сообщение # 142
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline

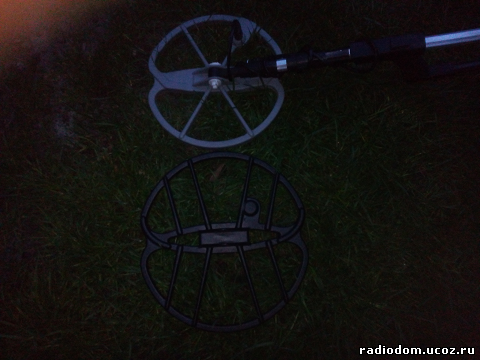

для сравнения размеров

  с Торнадо (30*32)
Прикрепления: 3854535.png (268.2 Kb)

AndrewДата: Среда, 08.05.2019, 21:35 | Сообщение # 143
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
mongol791,  Катуха просто thumbup  Счас "умники" (те что не могут 20+ см получить) напишут "а в грунте?"... biggrin

Пс. Какая частота?

mongol791Дата: Среда, 08.05.2019, 21:56 | Сообщение # 144
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Andrew, в грунте будет чуть  по меньше конечно но не на половину же ))) завтра еду копать будет квазар,фишер,и деус покажу им кто на поле ХОЗЯИН ))) специально катуху сделал по меньше как у них. Потому что с торнадо  не хотят мерятся ни в какую говорят большая ))) Есть маленький спор.

Добавлено (08.05.2019, 21:59)
---------------------------------------------
Частота 12975 кГц, чуть скинул макс. 13110кГц


AndrewДата: Среда, 08.05.2019, 22:00 | Сообщение # 145
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
mongol791, Сделайте этих выскочек! ) И видео снимите! dwarf

mongol791Дата: Среда, 08.05.2019, 22:47 | Сообщение # 146
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата mongol791 ()
Частота 12975 кГц, чуть скинул макс. 13110кГц

это на мульти+,  на видео смарт 11кГц  макс.16.5

sparkingsparkingДата: Четверг, 09.05.2019, 21:03 | Сообщение # 147
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
А я баланс в 0 свел на смарт кроте )))) Как бы теперь зафиксировать .
https://youtu.be/gFmGlsuvvf0

mongol791Дата: Четверг, 09.05.2019, 21:30 | Сообщение # 148
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
sparkingsparking, а как работает с нулевым балансом?
Цитата sparkingsparking ()
Как бы теперь зафиксировать

главное чтоб сквозняков не было ))) на смарте сводить можно и не плохо, главное упорство и чуток наловчится.

sparkingsparkingДата: Четверг, 09.05.2019, 23:09 | Сообщение # 149
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
mongol791, У смарта странное определение баланса, если баланс сводишь меньше 0, то он резко становится 3800мв.
Как бы переворачивается, думаю это программный какой то косячок, но могу ошибаться, по осциллографу прямая линия при этом, то есть по факту там нет 3800мв!


Сообщение отредактировал sparkingsparking - Четверг, 09.05.2019, 23:09

--Zenit--Дата: Пятница, 10.05.2019, 07:57 | Сообщение # 150
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата sparkingsparking ()
У смарта странное определение баланса, если баланс сводишь меньше 0, то он резко становится 3800мв.Как бы переворачивается, думаю это программный какой то косячок, но могу ошибаться, по осциллографу прямая линия при этом, то есть по факту там нет 3800мв!


Вот поэтому то у IronFenyx на двухъ частотах около нуля,а на одной 3800 кажет,а по факту тоже около нуля только с другой стороны.

Добавлено (10.05.2019, 08:00)
---------------------------------------------
Цитата sparkingsparking ()
А я баланс в 0 свел на смарт кроте )))) Как бы теперь зафиксировать .


До 60 сводил,потом начинает на руку реагировать.Рукой над датчиком проводишь и  сразу 90,соли наверное много в организме)


Сообщение отредактировал --Zenit-- - Пятница, 10.05.2019, 08:05
