Крот смарт
|
|
| --Zenit-- | Дата: Четверг, 26.11.2020, 22:37 | Сообщение # 2311 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата voffka585 (  ) Подскажите,чем можно заменить 34119 ? Есть пара LM4871! Добавлено (26.11.2020, 22:40)
---------------------------------------------
Цитата --Zenit-- ( ) Нашел на Али вот такой передатчик на QN8027. Он с мк. Частота задается с помощью ТТЛ Уарт адаптера и хранится в памяти при исчезновении питания.Буду его использовать.Размеры платки мизерные. |
| |
| |
| voffka585 | Дата: Четверг, 26.11.2020, 22:44 | Сообщение # 2312 |
|
Подполковник
Группа: Пользователи
Сообщений: 124
Статус: Offline
| CSC8002B тоже не найти у нас!Жду 34119 из Китая,но хотел на выходных собрать Смарта (сегодня платы приехали). А LM 4871 не подходит,распиновка одинаковая?!
Сообщение отредактировал voffka585 - Четверг, 26.11.2020, 22:45 |
| |
| |
| TCB | Дата: Пятница, 27.11.2020, 01:03 | Сообщение # 2313 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата voffka585 ( ) А LM 4871 не подходит,распиновка одинаковая?!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| voffka585 | Дата: Пятница, 27.11.2020, 01:09 | Сообщение # 2314 |
|
Подполковник
Группа: Пользователи
Сообщений: 124
Статус: Offline
| Цитата TCB ( ) По ногам практически одинаковые - можете попробовать. Только надо замкнуть 2 и 3 ноги. |
| |
| |
| rey | Дата: Понедельник, 30.11.2020, 04:34 | Сообщение # 2315 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата --Zenit-- ( ) Пришел мне этот передатчик.Еще не испытывал.Размеры действительно мизерные 25 мм на 10 мм
Я уже давно заказал такие и писал об этом в теме Крот Про. Пробовал в работе в режиме радиомикрофона - работают отлично. Надо разобраться,что там надо отпаять, а что оставить, чтобы он работал в Смарте. Если разберётесь- дайте знать, пожалуйста.
|
| |
| |
| --Zenit-- | Дата: Понедельник, 07.12.2020, 18:02 | Сообщение # 2316 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

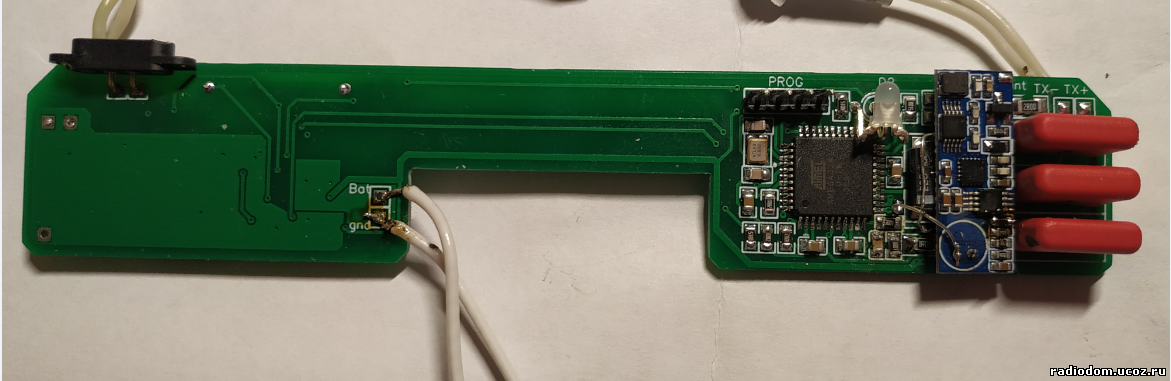

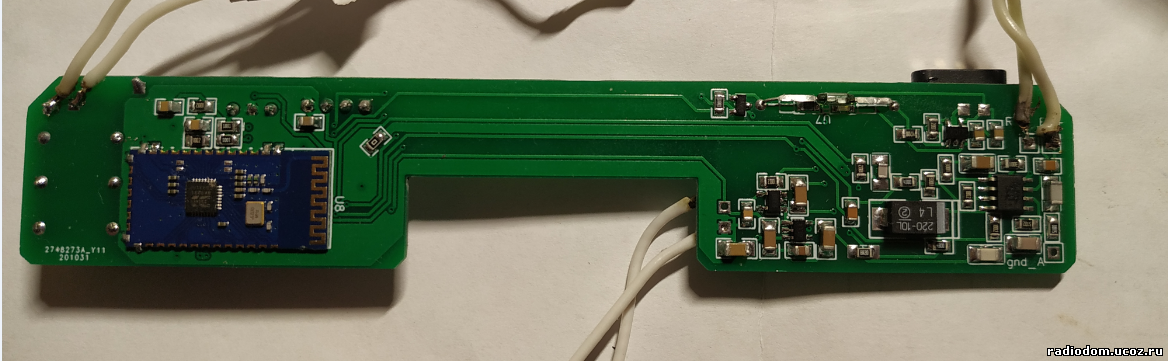

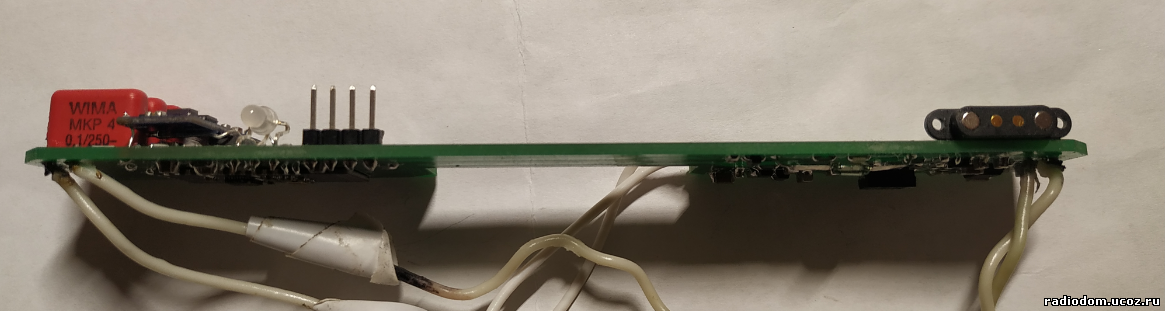

| Плата для беспроводной катушки. Высота 25 мм,длина 140 мм,зона СХ-38 мм.Минимальный размер катушки 170 мм.
С одной стороны в зоне Рх находится усилитель Рх,микросхемы питания и микросхема зарядки аккумулятора.В этой же зоне будет находится и аккумулятор длина 40-50 мм высота 20 мм. В зоне Тх находится МК,модуль блютуз,элементы раскачки Тх и китайский ФМ трансмиттер.Плата стабильная,проверял на проводной катушке 250х170 с частотой 11 кГц. Шумодав 7,1,гейны по 4,сенс 17.В условиях квартиры молчит. В дальнейшем если данный вариант платы себя хорошо зарекомендует планирую сделать плату высотой 20 мм,а может даже чуть меньше,но минимальный размер катушки будет 22-25 см. Для монтажа в катушку нужно припаять пять проводов,четыре на обмотки Тх ,Рх и экран. Антенна ФМ разведена на плате.
|
| |
| |
| Andrew | Дата: Понедельник, 07.12.2020, 20:22 | Сообщение # 2317 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
|
|
| |
| |
| mongol791 | Дата: Понедельник, 07.12.2020, 23:27 | Сообщение # 2318 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| --Zenit--,
|
| |
| |
| de-si-gn | Дата: Вторник, 08.12.2020, 08:42 | Сообщение # 2319 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата --Zenit-- ( ) В этой же зоне будет находится и аккумулятор длина 40-50 мм высота 20 мм
Емкость 600мАч?
|
| |
| |
| --Zenit-- | Дата: Вторник, 08.12.2020, 20:51 | Сообщение # 2320 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата de-si-gn ( ) Емкость 600мАч?
https://aliexpress.ru/item....5271138
Сообщение отредактировал --Zenit-- - Вторник, 08.12.2020, 20:52 |
| |
| |
| de-si-gn | Дата: Вторник, 08.12.2020, 22:01 | Сообщение # 2321 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Хорошо, если так. Обычно в таком размере в 2 раза меньше емкость.
|
| |
| |
| mongol791 | Дата: Вторник, 08.12.2020, 23:16 | Сообщение # 2322 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата de-si-gn ( ) Обычно в таком размере в 2 раза меньше емкость. |
| |
| |
| --Zenit-- | Дата: Вторник, 08.12.2020, 23:28 | Сообщение # 2323 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата de-si-gn ( ) Хорошо, если так. Обычно в таком размере в 2 раза меньше емкость.
Вот про этот пишут что реальная емкость 1000 мАч
20х50х10
https://u.to/GFR2Gg
Добавлено (08.12.2020, 23:29)
---------------------------------------------
Цитата mongol791 ( ) Я покупал не большие 60мм*27мм 1500мА тоже норм...)) Добавлено (12.12.2020, 20:24)
---------------------------------------------
Развожу плату Смарта для встраивания в катушку с ФМ как на ПРО. Высота 20 мм.Общая длина получается 222 мм,т.о минимальный диаметр катушки будет 250 мм. Меньше не получается потому что не рискнул разводить ФМ под чем-то или над чем-то.На всех китайских модулях плата ФМ односторонняя со сплошной земляной площадкой снизу.
Посмотрел катушки разных производителей и сделал зону Сх - 60 мм. У Сигнума даже ф250 имеет зону 60 мм.У деуса чуть меньше.У торнадо около 60 мм.
Бытует мнение что чем шире зона Тх тем катушка глубже.
Сообщение отредактировал --Zenit-- - Вторник, 08.12.2020, 23:30 |
| |
| |
| mongol791 | Дата: Суббота, 12.12.2020, 20:41 | Сообщение # 2324 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) Развожу плату Смарта для встраивания в катушку с ФМ как на ПРО |
| |
| |
| Andrew | Дата: Суббота, 12.12.2020, 21:42 | Сообщение # 2325 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| --Zenit--, Совет! Не делайте замкнутых электрических петлей на плате..
|
| |
| |
