Крот с мостовой раскачкой-Крот4
| |
| fedya_valki | Дата: Понедельник, 13.02.2017, 01:20 | Сообщение # 736 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата fitterpolesov (  ) Дифференциальный усилитель. Их, собственно, потому не применяют, что дорого обвязка стоит.
А там что - обязательно 0,01%? А почему тогда не 0,0000000000001?%
Чтобы не было дорого - при наличии измерительных приборов высокого класса точности, всегда можно отобрать даже из 5%-ных пару абсолютно одинаковых. Причём прожарить и проморозить их и замерить в жареном/мороженом состоянии. А из 0,1% - ещё проще будет. И стабильность выше. Хотя даже если абсолютно одинаковые 5-10%-ки будут уплывать в одну сторону с одинаковым градиентом - это тО что Вам надо.
Цитата fitterpolesov ( ) может "улетать" при пониженном питании.
Сообщение отредактировал fedya_valki - Понедельник, 13.02.2017, 01:25 |
| |
| |
| fitterpolesov | Дата: Понедельник, 13.02.2017, 11:31 | Сообщение # 737 |
|
Подполковник
Группа: Пользователи
Сообщений: 124
Статус: Offline
| Цитата fedya_valki ( ) А там что - обязательно 0,01%? А почему тогда не 0,0000000000001?%
Да. По-другому схема работать не будет. Обязательно 0,01%. Лучше меньше, но не реализуемо. Подавление синфазного сигнала зависит от точности подбора резисторов. Аппаратуры с такой точностью нет, мост с магазином сопротивлений кто-то давно пропил. Придется, как видно, лепить мост самому, но очень не хочется терять время, чтобы отобрать две пары одинаковых резисторов.Цитата fedya_valki ( ) Дабы не "улетал" - кондёры побольше с низким ESR или тантал, индуктивность - тоже(в смысле тока, с меньшими потерями на более крупном сердечнике толстым проводом, а не повышать микро/миллиГенри), диод тоже выбрать из лучших по току и минимальному падению
Я как-бы об этом знаю. Речь идет о нестабильной работе чипа при пониженном питании.
|
| |
| |
| de-si-gn | Дата: Понедельник, 13.02.2017, 12:00 | Сообщение # 738 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

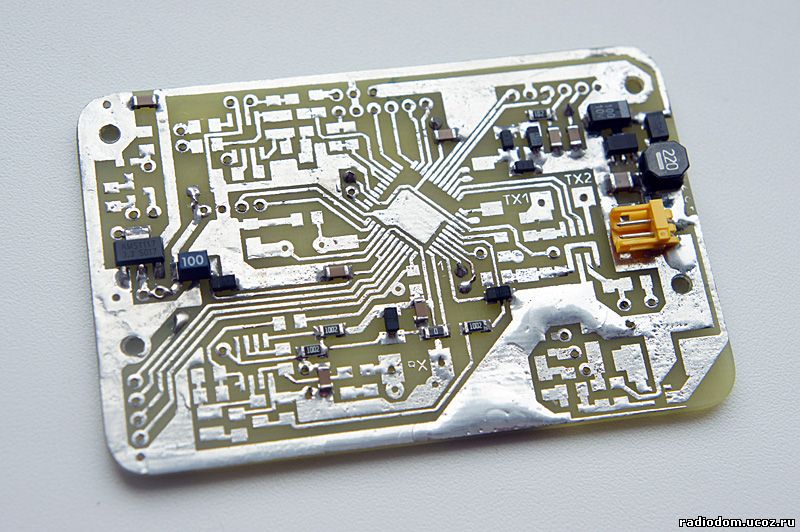

| Процесс пошел  В выходные вытравил и начал собирать плату...
|
| |
| |
| Andrew | Дата: Понедельник, 13.02.2017, 12:52 | Сообщение # 739 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| de-si-gn,
|
| |
| |
| fedya_valki | Дата: Понедельник, 13.02.2017, 13:36 | Сообщение # 740 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| de-si-gn, отлично получилось!!! Как себя чувствует микросхема преобразуя и дроссель после снятия с платы и запайки в Крота? Работает нормально? Странно, у Вас дросель на 22uH, а в моих - 47uH
|
| |
| |
| de-si-gn | Дата: Понедельник, 13.02.2017, 14:10 | Сообщение # 741 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| На 47uH раскололся, сдул с другой платы - все работает нормально (по даташиту от 10 до 100 можно)
|
| |
| |
| fedya_valki | Дата: Понедельник, 13.02.2017, 14:41 | Сообщение # 742 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| de-si-gn, какой температурой сдували?
|
| |
| |
| de-si-gn | Дата: Среда, 15.02.2017, 20:54 | Сообщение # 743 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| строительным феном 300 градусов Добавлено (15.02.2017, 21:54)
---------------------------------------------
Цитата Andrew ( ) Резистор Р3=1 Ом
Andrew, это каждый по 1 Ом (2 параллельно = 0,5 Ом)?
|
| |
| |
| fedya_valki | Дата: Среда, 15.02.2017, 21:20 | Сообщение # 744 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| de-si-gn, ну когда же Вы уже его допаяете и сравните с предыдущими Кротами? Аж интересно! Мне платы сделают только через неделю, пока ещё SI нету, ну да буду без них делать сначала, у меня на плате сразу два варианта предусмотрено - классический и мостовой, а как приедут SI - буду уже дальше экспериментировать с ними, с мостом. Там надо очень внимательно и скрупулёзно делать Тх, от витков и диаметра провода очень зависит опримальное соотношение - ток Тх/потребилово. При резонансе проще, там сам Крот находит этот оптимум
|
| |
| |
| Sleepwalker | Дата: Четверг, 16.02.2017, 19:00 | Сообщение # 745 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Всем привет! Одним словом...так как 9986 достать не просто ( в китае от 10шт, у нас только под заказ 150 грн) решил не оставлять свою затею и собрать мост с вератора 4.
Собрал, подключил к кроту. Первый запуск прошел успешно...не было ни дыма, ни феерверков.
Намотал катушки, в наличии была оправка диаметром 16см...тх 18 витков проводом 0.5 вдвое и рх около 200 витков провод 0.18
все прицепил и запустил, свел приблизительно до 800-900 мв, так как все лежало на столе и не было закреплено было много ложняков от малейшей вибрации, выставил в настройках S99 фильтр 3 фильтр имп.помех 6 , гейн 2*1...
...5 коп ссср прибор засекал уверенно на 18см, при этом сам мост потреблял 180ма(
...благодаря подсказкам Андрея вернул мост на правильный путь)
...сегодня еще раз проверил...закрепил катушки скотчем...удалось чувствительность установить на уровне 44, все остальное не менял...с той же катушкой дальность составила больше 25см...и ток потребления теперь 50ма.
Andrew, ...да, после того как убрал резисторы мост теперь потребляет 50мА. мост стоит на плат, почти там же где была МС. всю старую обвязку я выпаял, остался только электролит на 1000. кабель самодельный, использовал тот же что и на всех других датчиках: тх 2 жилы без экрана, и 2 жилы с отдельными экранами для рх. осциллограф толком не работает, гдето пропадает питание на развертке. попытался глянуть...скучно там все...меандр на выходе с моста такой же как и на входе...только по амплитуде больше(входной занимает 2 клетки при в/делении, выходной 2 клетки при 5в/делении)

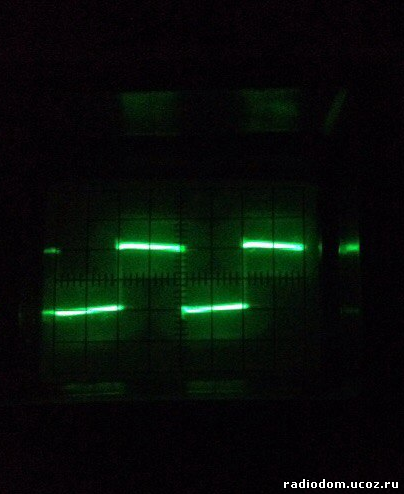

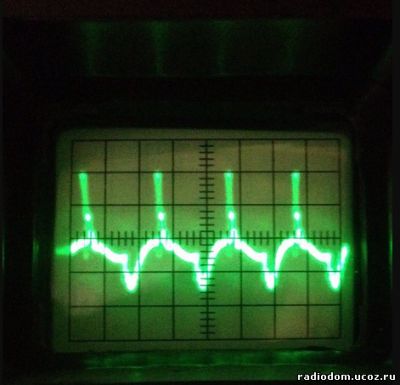

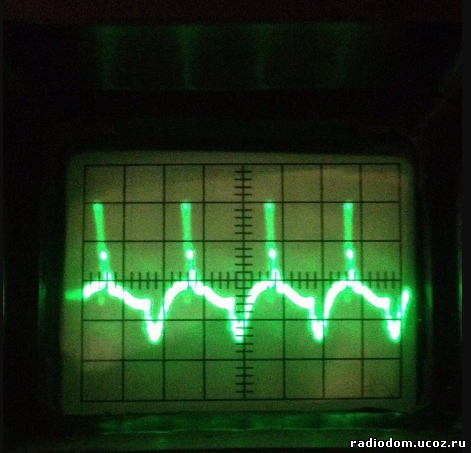

на фото выход с моста
Сообщение отредактировал Sleepwalker - Четверг, 16.02.2017, 19:00 |
| |
| |
| Andrew | Дата: Четверг, 16.02.2017, 19:24 | Сообщение # 746 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Спасибо за отчет. Возможно делать мост "как в Вераторе" правильный и более доступный путь. Осциллограмма снята с катушкой? интересно было бы посмотреть, что у вас на выходе Д2 но при максимальном сведении! И держите нас в курсе дальнейших изысканий.
Немного подправил прошивку!
|
| |
| |
| Sleepwalker | Дата: Четверг, 16.02.2017, 19:32 | Сообщение # 747 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Andrew ( ) Осциллограмма снята с катушкой? Цитата Andrew ( ) интересно было бы посмотреть что у вас на выходе Д2 но при максимальном сведении!
на данный момент попробую решить проблему со скачком тока в момент включения, а то просаживает питание с преобразователя до 4 вольт с 6.8...дисплей тухнет. видимо пока сигнала с мк нет, то ключи открыты . надо задержку питания моста поставить...ищу схемки. заодно поищу варианты регулировки тока....
З.Ы. Спасибо за помощь!
|
| |
| |
| Andrew | Дата: Четверг, 16.02.2017, 20:21 | Сообщение # 748 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Sleepwalker ( ) на данный момент попробую решить проблему со скачком тока в момент включения, |
| |
| |
| Sleepwalker | Дата: Четверг, 16.02.2017, 21:29 | Сообщение # 749 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Andrew ( ) Большой ток пока не появиться сигнал..Почему? Попробуйте новую прошивку может ситуация измениться.. Добавлено (16.02.2017, 21:52)
---------------------------------------------
Цитата Andrew ( ) Почему? Добавлено (16.02.2017, 22:29)
---------------------------------------------
есть еще такая штука, если подать питание на мост после запуска контроллера, то измерительная часть показывает ток катушки, на 10кГц показывает 550мА
|
| |
| |
| Sleepwalker | Дата: Четверг, 16.02.2017, 21:34 | Сообщение # 750 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| свел на прежней катушке до 400мВ....это на выходе ОУ
|
| |
| |
|
|
