Варианты конструкций КРОТа-2 - Страница 57 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Варианты конструкций КРОТа-2
TCBДата: Среда, 22.08.2018, 23:18 | Сообщение # 841
Генералиссимус
Группа: Модераторы
Сообщений: 2175
Награды: 7
Репутация: 54
Статус: Offline
Цитата Andrew ()
ars, Что у вас за катушка?
Похоже он ее гофрой обернул для защиты.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

arsДата: Четверг, 23.08.2018, 08:00 | Сообщение # 842
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 1
Репутация: 0
Статус: Offline
Цитата Andrew ()
Что у вас за катушка? такая толстая?

ТСВ, действительно,обернул гофрой для защиты от боковых ударов Мало ли шо. smile


Сообщение отредактировал ars - Четверг, 23.08.2018, 08:04

4ff5fd2Дата: Среда, 29.08.2018, 21:56 | Сообщение # 843
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
По теме доработок схемы усилителя Rх "как в Деусе" .
В Кроте перед АЦП расположен усилитель, который управляется заданием значения Gain . Обычно используется усиление 2 или больше. Даже при усилении 2 обеспечивается компенсация затухания на фильтре R13C25 с избытком ( в рабочем диапазоне частот ). То есть при усилении Gain=2 при увеличении сигнала датчика сначала входит в перегрузку по входу АЦП , и только потом входит в насыщение выходной каскад DA2 .При этом в Кроте уменьшения динамического диапазона АЦП не происходит. В Деусе перед АЦП усилителя нет , поэтому там потеряется 1 бит если не будет дифференциального выхода в усилителе Rx.
Для себя сделал вывод - оставить усилитель Rх по оригинальной схеме Крота .
Ну а если кто работает с Gain=1 , то доработку схемы можно сделать.


Сообщение отредактировал 4ff5fd2 - Среда, 29.08.2018, 22:04

fedya_valkiДата: Среда, 29.08.2018, 22:16 | Сообщение # 844
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата 4ff5fd2 ()
Для себя сделал вывод - оставить усилитель Rх по оригинальной схеме Крота .
Да! beer
Цитата 4ff5fd2 ()
В Деусе перед АЦП усилителя нет , поэтому там потеряется 1 бит если не будет дифференциального выхода в усилителе Rx.
В Деусе сигнал с внешнего усилителя через повторитель и инвертор подаются на дифференциальные входы АЦП. Как в Кроте его автор включил АЦП в дифференциальном режиме - это для меня загадка, хотя программно можно, только что он там дифференциально АЦПировать будет, если сигнал на него идёт только один? С выхода ОУ через интегрирующую RC цепочку(пардон, антиальясинговый фильтер)))), а на второй инверсный вход АЦП что поступает? Где там сигнал в противофазе для нормального дифференциального АЦПирования?

4ff5fd2Дата: Среда, 29.08.2018, 23:24 | Сообщение # 845
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
Цитата fedya_valki ()
Как в Кроте его автор включил АЦП

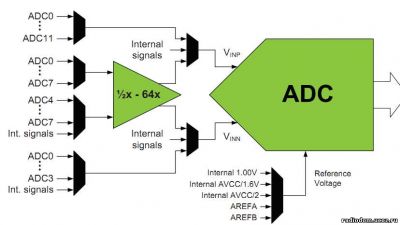

так там на входе через коммутаторы портов  включен операционник с управляемым Ку от 0,5 до 64  в дифференциальном включении . С его  дифференциальных выходов сигнал поступает на АЦП . Опорное на внутренний ОУ берется в данном случае с делителя R8 R7 , оно же поступает и на вход DA2 . Поэтому если напряжение на делителе R8 R7 и немного изменяется, на результат не влияет.

Прикрепления: 1885065.jpg (42.5 Kb)


Сообщение отредактировал 4ff5fd2 - Среда, 29.08.2018, 23:25

fedya_valkiДата: Четверг, 30.08.2018, 01:01 | Сообщение # 846
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата 4ff5fd2 ()
Опорное на внутренний ОУ берется в данном случае с делителя R8 R7 , оно же поступает и на вход DA2
Ну так там же постоянка, U/2, а нужна переменка, противофазная с сигналом на другом входе АЦП! Тогда мы получим нормальное дифференциальное АЦ преобразование. А в нынешнем виде - ИМХО не тО....галиматья получается....
В Деусе на АЦП контроллера идёт два противофазных сигнала. Там, я верю, будет нормальное преобразование без потерь информации.
Для существующей схемы Крота АЦП лучше включить без дифференциального входа АЦП, как было раньше, это моё ИМХО. Под диффвход АЦП - входную часть переделать, добавив инвертор на другой половинке корпуса ОУ как в Деусе.


Сообщение отредактировал fedya_valki - Четверг, 30.08.2018, 01:02

4ff5fd2Дата: Четверг, 30.08.2018, 09:48 | Сообщение # 847
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
fedya_valki
на вход дифференциального усилителя может подаваться как симметричный противофазный сигнал , так и несимметричный ( наш случай в Кроте ). В любом случае используется разность сигналов .

AndrewДата: Четверг, 30.08.2018, 10:22 | Сообщение # 848
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
4ff5fd2 , Не совсем понял почему диф усилителоь не подходит для "гайнов" более 1?
В принципе я не вижу существенной разности , но диф. включение имеет пару преимуществ таких как, меньшее КУ -меньше шумов, меньше требований к формированию средней точки - теперь она не шумит, ну и конденсатор между выходами в деусе очень интересного номинала- подавление ВЧ шумов.

4ff5fd2Дата: Четверг, 30.08.2018, 10:49 | Сообщение # 849
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
Andrew
целью доработки было увеличение динамического диапазона . Для Gain 2 и более это не требуется . Лишние микросхемы и провода  на входе АЦП добавят помех.

Цитата Andrew ()
ну и конденсатор между выходами в деусе очень интересного номинала- подавление ВЧ шумов.
у нас не деус  smile

1707Дата: Пятница, 07.09.2018, 18:05 | Сообщение # 850
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
Добрый вечер. Кто нибудь реализовал проект v7-05 по схеме из поста: http://www.radiodom.ucoz.ru/forum/7-40-26700-16-1531421256 или хотя бы по печатке v7-04?

Сообщение отредактировал 1707 - Пятница, 07.09.2018, 18:19

януковичДата: Пятница, 07.09.2018, 18:52 | Сообщение # 851
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
1707, схема с входом как у Деуса, думаю будет актуальна тогда (и мы к ней обязательно вернемся), когда разузнаем как там устроена передающая часть...  shades

1707Дата: Пятница, 07.09.2018, 19:04 | Сообщение # 852
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
янукович, понял Вас, значит пока V7-04 крайняя рабочая.
А откуда можно выдрать индуктивность на 0.5мкГн? Как я понимаю, любые индуктивности желательно использовать экранированные или это больше касается питания?

януковичДата: Пятница, 07.09.2018, 19:16 | Сообщение # 853
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
1707, если дроселя нету, но очень хочется закончить проект, можете поставить ДИП резистор на 20-50 Ом.  wink

4ff5fd2Дата: Пятница, 07.09.2018, 20:50 | Сообщение # 854
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
Цитата янукович ()
если дроселя нету, но очень хочется закончить проект

на резисторе 0,25w намотать  100 витков провода 0,1мм внавал - получится около 20 микрогенри. смотрите картинку тут http://www.radiodom.org/_si/0/71989120.jpg


Сообщение отредактировал 4ff5fd2 - Пятница, 07.09.2018, 20:52

1707Дата: Суббота, 08.09.2018, 08:29 | Сообщение # 855
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
4ff5fd2, спасибо.
Вопрос по стабилизатору TPS79933 есть ли какой то достойный аналог или другая маркировка? Даже на ЧипДипе нету(
Годится ли что то из линейки LP2985 ?


Сообщение отредактировал 1707 - Суббота, 08.09.2018, 08:36
