Варианты конструкций КРОТа-2 - Страница 42 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Варианты конструкций КРОТа-2
nonametdyДата: Четверг, 04.01.2018, 17:16 | Сообщение # 616
Подполковник
Группа: Пользователи
Сообщений: 105
Награды: 2
Репутация: 1
Статус: Offline
Прототип,-картинки 1 2 и 3.
Рисунок 4, прототип к следующему уровню, делая штепсельную вилку к прессформе.





Next Level making Plug->Mould



Thank You  TCB for advise, how to insert photo !!
Прикрепления: 1667267.jpg (99.5 Kb) · 2703729.jpg (136.4 Kb) · 0925009.jpg (118.5 Kb) · 3853517.jpg (55.8 Kb)


Сообщение отредактировал nonametdy - Четверг, 04.01.2018, 23:19

TCBДата: Вторник, 06.02.2018, 21:45 | Сообщение # 617
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата fedya_valki
когда мы уже их увидим? Или будут засекречены?

Ни какого секрета. Кому интересно пишет мне в личку какая плата его интересует и я высылаю на электронку.
По крайней мере я вижу кому это нужно...
Платы выглядят так:
В размер дисплея KR_V4-04

В размер дисплея с кнопками KR_V4-05

Для корпуса Z79 (еще в работе) KR_Z79-01
Прикрепления: 5808798.jpg (125.0 Kb) · 0006163.jpg (167.0 Kb) · 4245139.jpg (209.1 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

Сообщение отредактировал TCB - Вторник, 06.02.2018, 22:03

TCBДата: Вторник, 06.02.2018, 22:01 | Сообщение # 618
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата Andrew
Чем новый вариант под 79 лучше старого?

В этом варианте попытался учесть последние веяния...
Схема сейчас такая:

Но есть еще вопросы с 3хчастотностью - как это будет выглядеть в дальнейшем. И пока не решил как лучше подключать внешние ак-ры (или источник питания).
Прикрепления: 3383515.gif (154.3 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

Сообщение отредактировал TCB - Вторник, 06.02.2018, 22:04

4ff5fd2Дата: Вторник, 06.02.2018, 22:55 | Сообщение # 619
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
Цитата TCB ()
Чем новый вариант под 79 лучше старого?
мне нравится что отдельное питание на аналоговую часть.
но теперь обязаловка установки инвертора на +5v (питание VEE LCD ).
и на усилитель Тх теперь 5в дают.
В любом случае спасибо. Не забудьте сообщить по завершению smile


Сообщение отредактировал 4ff5fd2 - Вторник, 06.02.2018, 23:04

StasДата: Среда, 07.02.2018, 07:12 | Сообщение # 620
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline
ТСВ,со мной поделился v4-04
За что ему огромное спасибо
габарит чуть больше индикатора
собрана и настроена под дфх
пришлось поставить еще один стаб 5вольт

AndrewДата: Среда, 07.02.2018, 10:11 | Сообщение # 621
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
А одним ключем не как не обойтись для  включения ФМ ?
Посмотрел max2606 на 3 известных площадках Космодром , Ворон и Том ..Отсуствуют..
У кого есть Крот в 79 корпусе можно фото?

fedya_valkiДата: Среда, 07.02.2018, 11:23 | Сообщение # 622
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата Andrew ()
Крот в 79 корпусе можно фото?
Фото чего? потрохов, или снаружи?

StasДата: Среда, 07.02.2018, 12:53 | Сообщение # 623
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline
У меня фм работает постоянно, ток 15ма
Только 439 мгц наверное уже не фм,зато нет проблем с длиной антены,15 см в любом корпусе поместится
Передатчик и приемник кварцованые, дальность 50м
пробовал сначала на фм,частенько приходилось приемник подстраивать

TCBДата: Среда, 07.02.2018, 13:05 | Сообщение # 624
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата Andrew ()
У кого есть Крот в 79 корпусе можно фото?
Можно.
Вот в этом сообщении http://www.radiodom.org/forum/10-41-7238-16-1392074893  лежит doc -  http://www.radiodom.org/_fr/0/Design_3_in_pic.doc  в котором подробные фото одного из моих Кротов в корпусе Z-79


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

StasДата: Среда, 07.02.2018, 20:12 | Сообщение # 625
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline

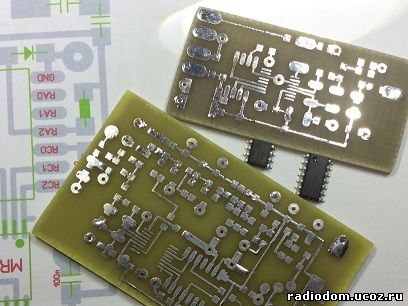

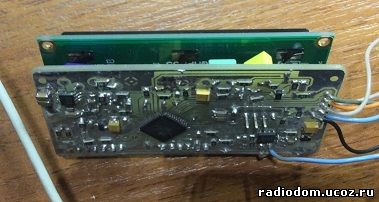

вот новенький DFX и передатчик с приемником скоро будут



Добавлено (07.02.2018, 21:12)
---------------------------------------------
полезно иногда посмотреть на свои фотки,сейчас понял,что есть 2 пути
1 впаять tssop16 и so8 вверх ногами
2 сделать новую плату передатчика

Прикрепления: 3134918.jpg (33.4 Kb) · 0762939.jpg (22.2 Kb)


Сообщение отредактировал Stas - Среда, 07.02.2018, 20:02

StasДата: Среда, 07.02.2018, 20:29 | Сообщение # 626
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline

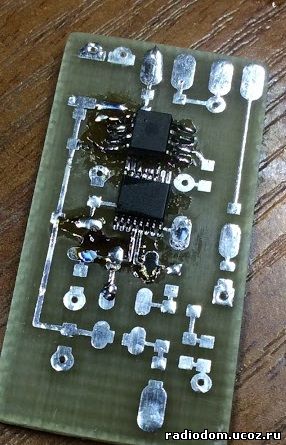

получилось
Прикрепления: 2211382.jpg (38.8 Kb)

AndrewДата: Среда, 07.02.2018, 21:39 | Сообщение # 627
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
А у кого есть МАХ2606? Кто ее пробовал?

1707Дата: Среда, 07.02.2018, 22:56 | Сообщение # 628
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 2
Репутация: 0
Статус: Offline
ФМ-трансмиттер для Квазара АРМ
Прикрепления: FM_.lay6 (107.0 Kb) · FM.lay6 (59.6 Kb)

StasДата: Четверг, 08.02.2018, 12:39 | Сообщение # 629
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline
Я хотел мах2606 найти,но нет её
кт 0803 могу пару штук подогнать для эксперементов
но прийдется в прошивку добавлять управление онной
квазары так сделали

TCBДата: Четверг, 08.02.2018, 21:43 | Сообщение # 630
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Опять все скатывается в болтологию.
Большая просьба, предлагая что то, приводить рабочую (проверенную) схему и ссылку где можно взять комплектацию.
Тогда уже можно конкретно обсуждать наиболее приемлемый вариант.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
