Самодельные катушки ІВ металодетекторов.
|
|
| янукович | Дата: Суббота, 20.02.2016, 22:02 | Сообщение # 1276 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

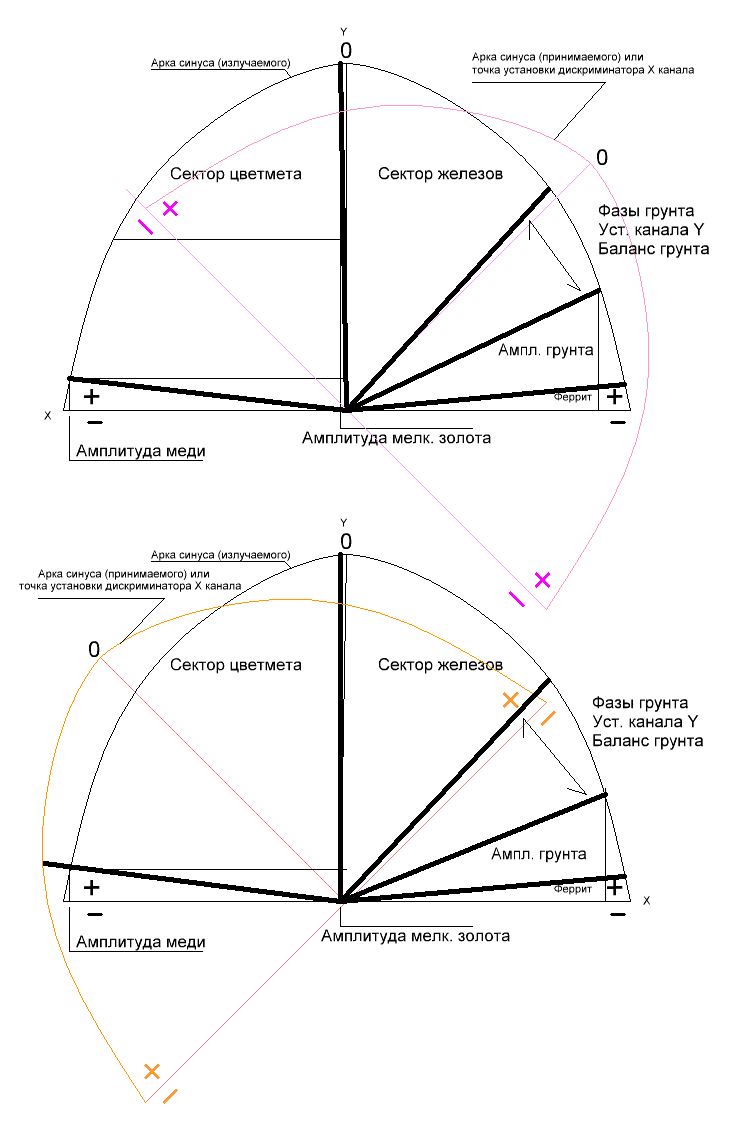

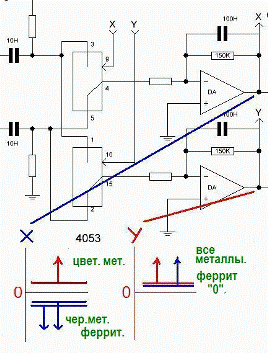

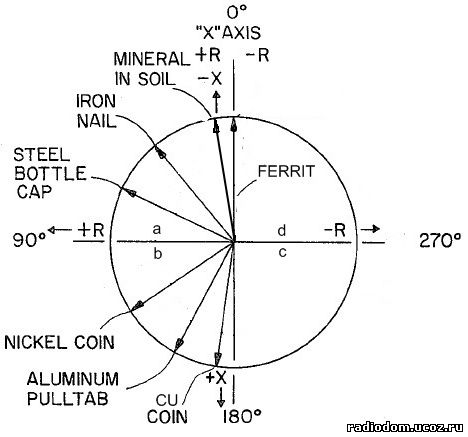

| О чем ребята я вам хочу поведать... Как говорят, "...век живи, и век учись". Начну с того, что за пару последних недель, я сделал 2 датчика на Крота-2 и на К-3. Остановлюсь подробнее на одном из них. Датчик небольшой, частота 15. 6 кГц., РХ безрезонансная. Изготавливая датчики без резонанса, я столкнулся с таким чудом, что балансировка у меня прошли очень успешно... Один датчик (большой) я свел до 25 мв. по Кроту, второй, меньший, до 30 мв. И это без всяких посторонних предметов (ферритиков, шайбочек, монеток). Казалось-бы все суппер, радуйся, но нет, сомнения меня одолевали, что не все так просто. Решил я меньший датчик положить на несколько дней на батарею отопления. Позже, подключаю к прибору и вижу 1300 мв. (или что-то возле того), короче полный крах! Как датчик остыл, параметры пришли в норму и все работало так как нужно. Но это-же не выход! Хорошо что мне Андрей подсказал в личке поменять местами концы в ТХ. Я сегодня расколупал эпоксидку, добрался до этих выводов, перепаял. Ниже 130 мв. свести не смог, но это ерунда. В таком положении зафиксировал петельку, и положил датчик опять на батарею отопления. Через 2 часа подключил, баланс ушел, но не критично, до 500 мв., что на частоте 15 кГц, считаю нормально.
Суть сего опуса такова... При балансировке, и заливке датчика, оставляйте возможность добраться до перепайки концов на одной из обмоток. Полностью делайте заливку, после проверки датчика на термостабильность (батарея отопления, холодильник).
|
| |
|
|
| АРСЕНАЛ | Дата: Суббота, 20.02.2016, 22:20 | Сообщение # 1277 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| янукович, Такого б не случилось, если б был применен кабель с большим количеством проводов,экранов...Перепаял бы в разьеме и все дела!
|
| |
|
|
| янукович | Дата: Суббота, 20.02.2016, 22:28 | Сообщение # 1278 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| АРСЕНАЛ, то точно... А так 2 жилы, каждая в своем экране. Да и все-равно пришлось-бы добираться к петельке, баланс поправлять, так не сходился.
|
| |
|
|
| Andrew | Дата: Суббота, 20.02.2016, 22:50 | Сообщение # 1279 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Потому например в Фишире кабель две жилы в одном экране меняй не хочу. Если у вас одна жила в экране то в принципе в TX можно поменять.. А расковыривать это не выход...
|
| |
|
|
| Andrew | Дата: Воскресенье, 21.02.2016, 22:32 | Сообщение # 1280 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Интересно кто какие разьемы использует и как распаивает?
|
| |
|
|
| Yurik2304 | Дата: Понедельник, 22.02.2016, 09:38 | Сообщение # 1281 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Я такие,микрофонные,наверное самые ходовые.
|
| |
|
|
| Andrew | Дата: Понедельник, 22.02.2016, 10:02 | Сообщение # 1282 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Я тоже такие, но за основу взял распайку от АСИ там горячие концы ТХ и РХ рядом. если их разнести хоть через один пин наводка из тракта ТХ в РХ уменьшается в 2 раза...
|
| |
|
|
| Sleepwalker | Дата: Понедельник, 22.02.2016, 10:16 | Сообщение # 1283 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Andrew (  ) Я тоже такие но за основу взял распайку от АСИ там горячие концы ТХ и РХ рядом, если их разнести хоть через один пин наводка из тракта ТХ в РХ уменьшается в 2 раза..
1. рх земля
2.рх
3.экран
4.тх земля
5.тх
|
| |
|
|
| Arbalet91 | Дата: Понедельник, 22.02.2016, 11:48 | Сообщение # 1284 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| Я такой использую, только на 4 пина.
1-ТХ+
2-ТХ земля
3-РХ земля
4-РХ (Сюда же єкран)
Продажа графита!
http://radiodom.org/forum/9-73-1
|
| |
|
|
| ujosvec | Дата: Понедельник, 22.02.2016, 17:45 | Сообщение # 1285 |
 Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline
| Цитата Yurik2304 ( ) Я такие,микрофонные,
2.рх
3.тх земля
4.тх
5.экран
Сообщение отредактировал ujosvec - Понедельник, 22.02.2016, 17:45 |
| |
|
|
| de-si-gn | Дата: Понедельник, 22.02.2016, 20:32 | Сообщение # 1286 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| разьем GX12 c Али
1. РХ+
2. РХ земля
3. экран
4. ТХ+
5. ТХ земля
|
| |
|
|
| Sleepwalker | Дата: Вторник, 23.02.2016, 13:59 | Сообщение # 1287 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| на последней прошивке у меня безрезонансная рх не работает( дд 30 14,5кГц, 55тх и 150рх...чуйка аж целых 3 см на 50 укр копеек....зато на резонансной все отлично работет
|
| |
|
|
| Arbalet91 | Дата: Вторник, 23.02.2016, 14:34 | Сообщение # 1288 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| Цитата Sleepwalker ( ) на последней прошивке у меня безрезонансная рх не работает( дд 30 14,5кГц, 55тх и 150рх...чуйка аж целых 3 см на 50 укр копеек....зато на резонансной все отлично работет
А на другом приборе пробовали? Может в датчике лажа? Или коротит чего в датчике
Продажа графита!
http://radiodom.org/forum/9-73-1
|
| |
|
|
| Sleepwalker | Дата: Вторник, 23.02.2016, 14:59 | Сообщение # 1289 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Arbalet91 ( ) А на другом приборе пробовали? Может в датчике лажа? Или коротит чего в датчике
кстати: как там тест квазар и крот?)
|
| |
|
|
| Arbalet91 | Дата: Среда, 24.02.2016, 08:51 | Сообщение # 1290 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| Ох, забыл ответить. Пробовал дома, квазар более чувствителен до излучений крота на растоянии 4х метров у меня что на одном что на другом приборе - музикальная шкатулка.
