Самодельные катушки ІВ металодетекторов.
| |
| Luk69 | Дата: Понедельник, 16.09.2013, 19:16 | Сообщение # 46 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| АРСЕНАЛ, я сейчас просматривал тематику изготовления концентрических кольцевых датчиков. Нет ли у Вас описанной технологии, так сказать от АРСЕНАЛа)). Просмотренный мной материал противоречив, и вызывает настороженность. Одни мотают компенсационную обмотку по ТХ, другие по RX, третьи и туды й туды. Одни экранируют только приёмную, другие и передающую, а третьи и корпус тоже...
Расскажите свои секреты, пожалуйста.
Сообщение отредактировал Luk69 - Понедельник, 16.09.2013, 23:04 |
| |
| |
| АРСЕНАЛ | Дата: Вторник, 17.09.2013, 02:17 | Сообщение # 47 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Luk69, К сожалению я еще не написал книгу-инструкцию как делать катушки.Все,что знаю,стараюсь выложить здесь.Нужно только внимательно читать.И делать.И лучше делать так, как советуют!Будут конкретные вопросы - будут такими же ответы.Если хочется самому что то замутить-поэксперементировать - то лучше без меня.
По вопросам:
- компенсационную обмотку в датчиках с резонансной передающей можно размещать и там, и там...., где будет удобнее и проще.А вот в катушках, где передающая обмотка нерезонансная - компенсационную лучше разместить на приемной и включить ее в противофазе с передающей.
Экранировать нужно или обе обмотки, или корпус.О причинах я писал выше.
Сообщение отредактировал АРСЕНАЛ - Вторник, 17.09.2013, 02:17 |
| |
| |
| Luk69 | Дата: Вторник, 17.09.2013, 09:31 | Сообщение # 48 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Цитата (АРСЕНАЛ) в катушках, где передающая обмотка нерезонансная - компенсационную лучше разместить на приемной и включить ее в противофазе с передающей.
Удачи!Добавлено (17.09.2013, 09:31)
---------------------------------------------
АРСЕНАЛ, начальное колличество витков компенсационной катушки как то рассчитывается, или просто методом подбора?
|
| |
| |
| АРСЕНАЛ | Дата: Вторник, 17.09.2013, 10:24 | Сообщение # 49 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Начальное количество витков берется изходя из количества витков приемной и передающей.
|
| |
| |
| yason | Дата: Суббота, 21.09.2013, 20:28 | Сообщение # 50 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Прошу консультации.У меня стоит на полочке уже пару десятилетий катушечка с ПЕЛШО диаметр 0,1.Возможно ли его исполозовать для намотки приемной катушки с каким либо улучшением параметров датчика по сравнению с намоткой проводом ПЕЛ,ПЕВ?
|
| |
| |
| Andrew | Дата: Суббота, 21.09.2013, 20:34 | Сообщение # 51 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Нет.
|
| |
| |
| yason | Дата: Суббота, 21.09.2013, 20:43 | Сообщение # 52 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Еще пожалуйста консультацию.Возможно ли использовать для єкранировки катушек пленку с алюминиевым напылением ,взятую из конденсатора светильника дневного света еще совдеповского?
Заранее благодарен за подсказки.
|
| |
| |
| янукович | Дата: Суббота, 21.09.2013, 20:49 | Сообщение # 53 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| yason, если делаете для себя... и хотите стабильности и хорошей работы, поищите все-же графит.... А так-то оно конечно работать будет, но как себя эта пленка поведет при нагреве, охлаждении, какой там будет контакт с луженкой (ведь к ней подпаяться нельзя).... вот это вопросы....
|
| |
| |
| кОп@ч | Дата: Вторник, 24.09.2013, 23:37 | Сообщение # 54 |
|
Лейтенант
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Януковіч, а чому ви вважаєте, що саме графіт має бути найкращим екраном. Адже в його властивостях немає такого. Так, він токопровідний, але ж не метал, а екрани, як відомо, будують саме з металів. Якщо можете, обгрунтуйте свою репліку.
|
| |
| |
| янукович | Дата: Среда, 25.09.2013, 07:35 | Сообщение # 55 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Шановний кОп@ч, у мене не настільки багато знань, щоб за допомогою формул та теорем щось доводити... Я спираюсь лише на власні, практичні здобутки, та на досвіт світових виробників. Зверніть увагу, Ви не знайдете жодного сучасного приладу (МД) де б був датчик екранований фольгою... Оскільки ми детектором збираємось шукати метал (навіть маленькі, та дуже маленькі шматочки) і хочемо щоб прилад був чутливим (навіть надчутливим), та стабільним... то екранувати потрібно матеріалом, який має захищати від електромагнітних хвиль, і водночас не повинен бути металом. Тепер давайте звернемо увагу на сам принцип роботи МД... це індуктивно-БАЛАНСНИЙ. А що таке баланс, і як ми його "знаходимо"... Ми від одного електромагнітного поля віднімаємо інше. Тобто компенсуємо і приводимо до "нуля" значення напруги в приймальній котушці. Внесення металу в ці "поля" призведе до викривлення, та унеможливить точного балансування. Сам електронний блок детектора можна екранувати хоч бляхою, хоч чугуном і це буду добре, оскільки там нема "випромінюючих" електромагнітні хвилі, та приймальних елементів...
Окремо можна було б зупинитись на "механічних" аспектах будови датчика, на проникненні смоли між проводом в обмотках, і якщо "відділити" їх від основної заливки екраном... Як це вплине на "втримання" балансу з часом (старіння смоли), вплив температур (нагрівання, охолодження). Також можливо було б розібрати різницю в екрані із фольги, та з лавсанової плівки (з конденсаторів)... Але то дуже довга тема і до "спільного знаменника" ми не прийдемо.
Хоча це тільки мої думки і не обов'язково до них прислухатись.
Ось, придумав алегорію... Екранувати датчик фольгою - це все одно що робити презервативи з калош (або з автомобільних шин)... Захист надійний, але кайфу не отримаєш...
|
| |
| |
| кОп@ч | Дата: Среда, 25.09.2013, 09:42 | Сообщение # 56 |
|
Лейтенант
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Вибачте, Ви звісно теж шановний. Якщо брати до уваги світові бренди, то покажіть мені будь ласка, у яких саме використано графітовий екран. Що ж стосується екрану з немагнітного металу, в даному разі алюмінієва фольга, то Ваш наголос саме на ІВ нічого не доводить, так як екран у даному випадку буде вже частиною контуру, а на баланс вже буде впливати зовнішня динамічна ціль. Фахівці іноді, для зведення того самого балансу, кладуть до котушок металеві фольки, ще й мало того, з різних металів. Хоча, на баланс впливають і інші чінники, як у даному разі температура повітря.
Що ж стосовно «графітового екрану», то мабудь коректніше це звучало б як радіо поглинаюче покриття. Звісно, важко уявити, як саме таке покриття захистить від випромінень в ефірі, але якщо приймати таке покриття за «екран Фарадея», то можливо, він зможе в деякій мірі захистити від статичних розрядів під час руху пошукової системи.
Ви говорите, що електронний блок не має випромінюючих чи приймальних елементів… Помиляєтесь. Процесор має генератор, який можливо почути в межах кімнати на звичайний УКВ приймач, налаштувавши його на частоту 96МГц. Тобто, вімкнений блок без датчика. Спробуйте. Про інше, таке як генератор ТХ, я мовчу. Якщо мова про приймальні складові, то навіть провідники (дорожкі) на платі, вже є елементи приймальної системи. Навіть нерозривний контур плати авторського варіанту може вплинути на роботу схеми.
А свої алегорії залиште для свого статевого датчика.:)
|
| |
| |
| янукович | Дата: Среда, 25.09.2013, 10:28 | Сообщение # 57 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата (кОп@ч) Ви говорите, що електронний блок не має випромінюючих чи приймальних елементів… Цитата (кОп@ч) Якщо брати до уваги світові бренди, то покажіть мені будь ласка, у яких саме використано графітовий екран.
На форумах є дуже багато фотокарток де розібрані датчики різних виробників... Спробуйте пошукати і самі все побачите... Якщо мені не вірите, запитайте у інших форумчан, які мають більше практичних знань ніж у мене (наприклад у Арсенала). Він не один десяток "фірмових" катух розібрав і бачив їхнє начиння. А що до "магнітного" і "немагнітного" екрану, то я навіть собі і уявити не можу екран з заліза (тобто магнітний)....
|
| |
| |
| кОп@ч | Дата: Среда, 25.09.2013, 11:00 | Сообщение # 58 |
|
Лейтенант
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Саме з заліза і винайдений був екран Фарадея. І уявити його не важко, його навіть можливо побачити. Погляньте на любу підстанцію – металева огорожа і є той самий екран. Добре, це не є важливо.
Ми з вами пішли різнобіч… Ви вже мотаєте 3 шари фольки, а я навпаки, міркую про те, а навіщо там екран взагалі? Ви говорите про фото брендів, хотілось би, щоб саме Ви їх представили. На мою думку, бренди взагалі не екранують свої датчики. Можливо я помиляюсь, але мав би впевнитись у цьому. Який сенс екранувати ТХ?
|
| |
| |
| X3 | Дата: Среда, 25.09.2013, 11:03 | Сообщение # 59 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| делаю первую катушку,хотелось бы получить пару советов.
приобрёл корпус Бабочка. 300х250 мм (12х10 дюймов) http://s017.radikal.ru/i439/1207/e0/b7ba0c97b2d9.jpg

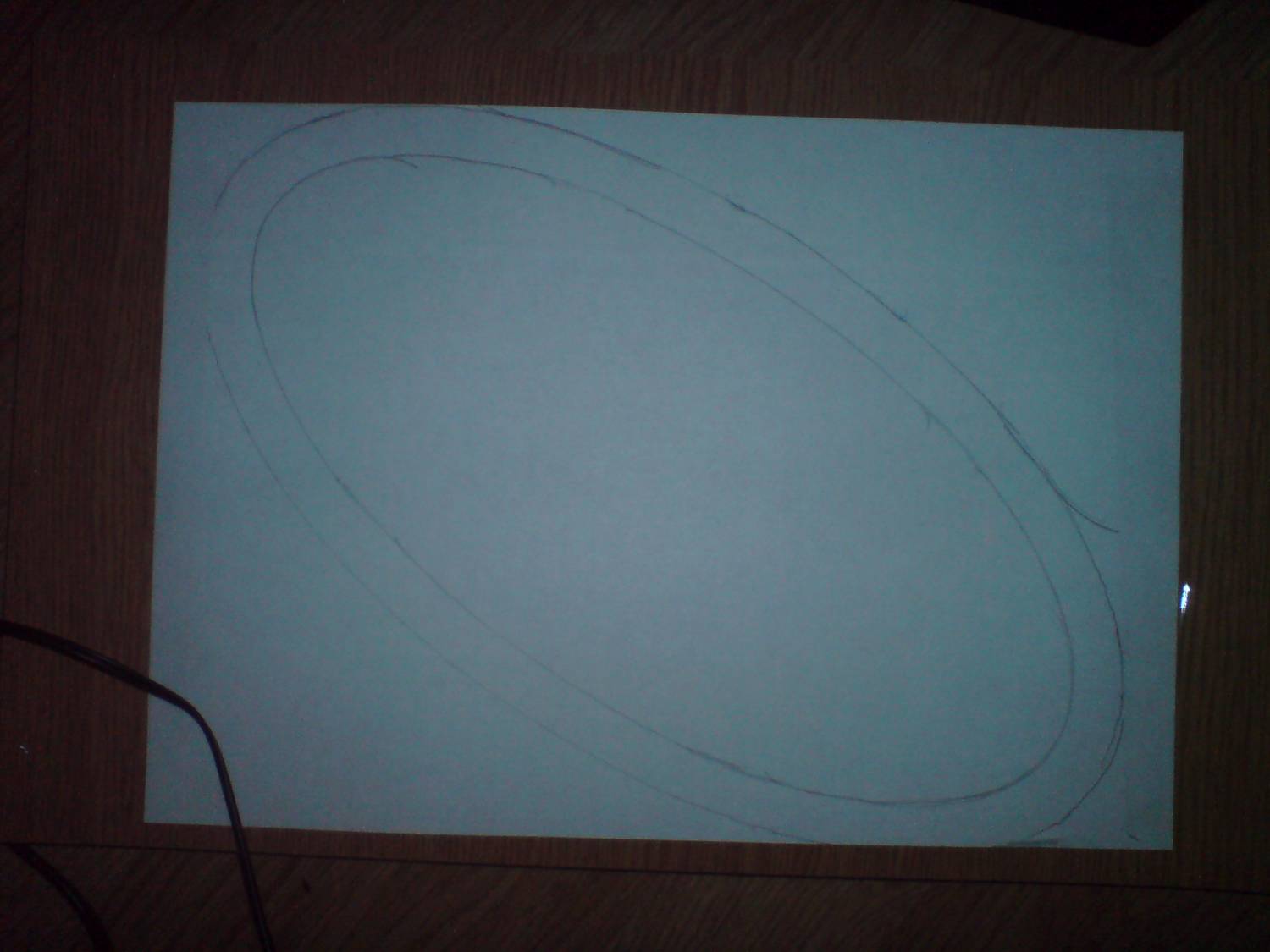

взял кусок дсп, наклеил наверх лист А4 , приложил один овал этой бабочки и срисовал его и дообводил.
дальше планирую вбить гвозди по внутреннему овалу и откусить головки как здесь http://www.fotolink.su/pic_m/b102df58e9f1e8cd0ea18a57eb93d585.jpg
после надеть кембрики и намотать катушку. но вот дальше стопор, надо же будет резонанс подогнать, отматывая\доматывая витки, но не будут ли сдвигать частоту гвозди на которые будет наматываться катушка?
второй вопрос, чем пропитать катушку? искал в городе лак пф-170 все разводят руками и предлагают замену пф-157 говорят одно и тоже. так ли это?
видел ещё клей дракон, хуже\лучше в сравнении с лаком ? (при пропускании провода через пробку от газировки с клеем)
ну и видел НЦ лак, но некоторые говорят , что он может растворить эмаль. поэтому побаиваюсь использовать его..
третий вопрос про экранировку. фольгу многие не советуют так как и от температуры может повести и фазу поганит, думаю попробовать графит. на рынке порошка ни у кого вроде не нашёл, тогда вариант с троллейбусных щёток наточить или с карандашей , подойдёт ли?
с каким лаком смешивать? тот же пф-157 подойдёт?
|
| |
| |
| янукович | Дата: Среда, 25.09.2013, 11:31 | Сообщение # 60 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата (X3) второй вопрос, чем пропитать катушку?
Цитата (X3) надо же будет резонанс подогнать Цитата (X3) третий вопрос про экранировку |
| |
| |
|
|
