Самодельные катушки ІВ металодетекторов.
|
|
| янукович | Дата: Понедельник, 13.04.2015, 17:19 | Сообщение # 496 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Anko, все правильно написал... "Удлиняйте" подстроечную петлю, скрутите на ней "бублик" (мотайте в одном направлении, если баланс не будет падать, мотайте в другую сторону) и так балансируйте.
|
| |
| |
| real | Дата: Понедельник, 13.04.2015, 18:24 | Сообщение # 497 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата Andrew (  ) Возможно это нормально. Смотря какие края и как у вас проводки токо-проводящие были расположены..
Грубо гороря между точкой в центре и любой дальней от нее точке 250 ом. 4 дня после заливки было все в норме 750 ом. При этом клей давно засох еще в конце первого дня. А потом без видимых причин на 6-й день стало 250 ом. Не знаю почему.
Может кто-то знает какой-то более активный спирт? Типа изопропилового или еще какой-то. Потому как тряпка с простым спиртом только слегка темнеет.
Сообщение отредактировал real - Понедельник, 13.04.2015, 18:25 |
| |
| |
| Demonos | Дата: Понедельник, 13.04.2015, 19:11 | Сообщение # 498 |
 Подполковник
Группа: Пользователи
Сообщений: 108
Статус: Offline
| Цитата янукович ( ) Anko, все правильно написал... "Удлиняйте" подстроечную петлю,
Спасибо. Буду пробовать.
|
| |
| |
| fedya_valki | Дата: Понедельник, 13.04.2015, 20:15 | Сообщение # 499 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Ребята, не майтесь вы дурью с подстроечными петлями. ИМХО эта петля нужна исключительно для датчика типа "кольцо", где тонкий баланс не получается из-за того, что обычно в компенсирующей не выходит целого числа витков для тонкого баланса. Вот и приходится мудрить. Гаррет даже подстроечник для этого кинула в датчиках для Асек. А обычная DD сводится легко и непринуждённо безо всяких колец, чисто механически (пространственно). Если после заливки баланс уплыл - не беда, кусочки феррита в помощь. Можно, конечно и монетками там всякими, кусочками фольги. Но я считаю - феррит наиболее приближённый к грунту материал. А при реальном копе по грязи грунта налипает на датчик ого-го!
|
| |
| |
| pur | Дата: Понедельник, 13.04.2015, 20:25 | Сообщение # 500 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Цитата АРСЕНАЛ ( ) Самого интересного,что такого маленького разбаланса,как она имеет, я давно не видел...

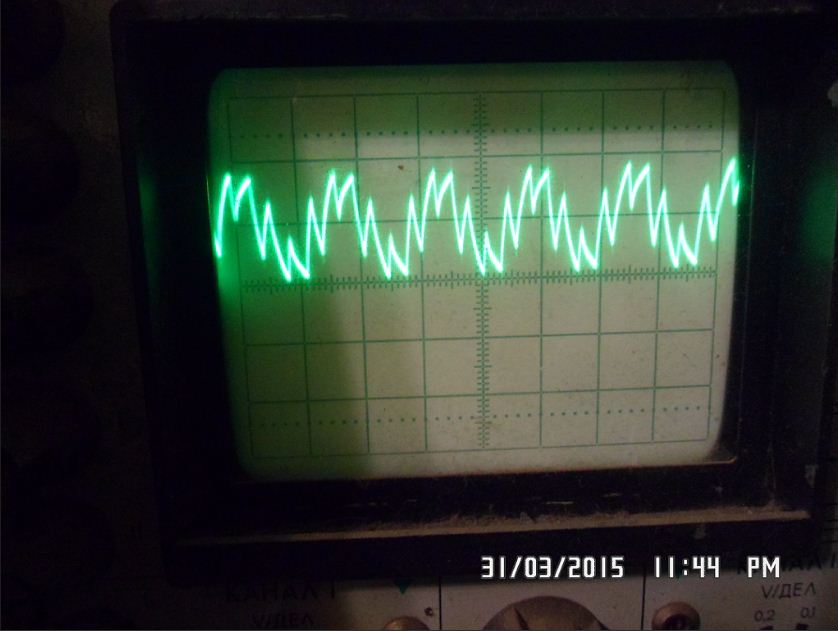

На сколько мне не изменяет память на вайтсах с TX идет не чистый синус, возможно данная петля уменьшает амплитуду в предусилителе RX, что как правильно замечено делают либо докидкой монет в датчик, либо уменьшением КУ приемника
|
| |
| |
| de-si-gn | Дата: Четверг, 16.04.2015, 20:26 | Сообщение # 501 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

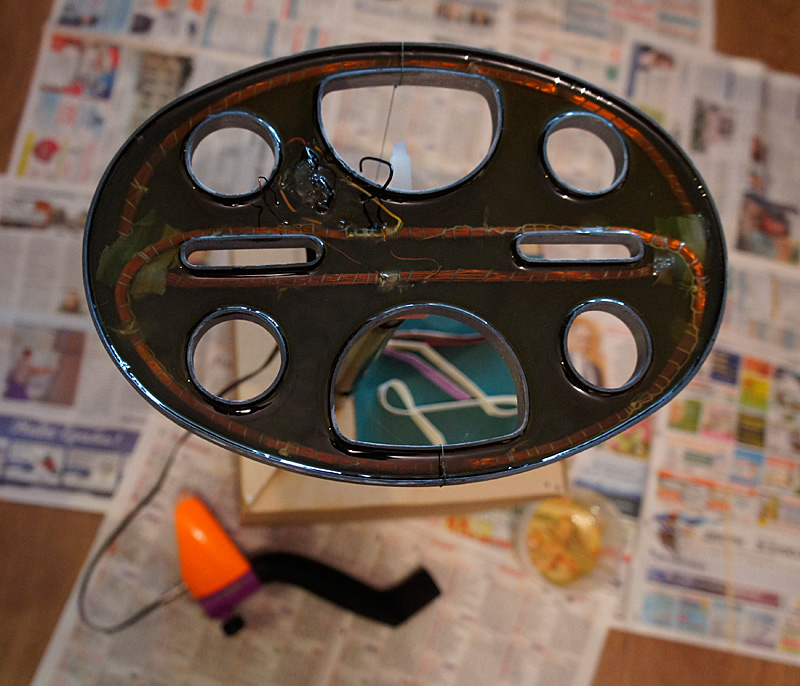

| Наконец залил катушку, с С1=0,33 частота была 9,6 кГц, но под последнюю прошивку понизил до 8 кГц с С1=0,47. TX=45 витков 0.5 мм, TX=200 витков 0,18 мм.
Доделаю, буду пробовать в деле...
 …
Сообщение отредактировал de-si-gn - Четверг, 16.04.2015, 20:50 |
| |
| |
| янукович | Дата: Четверг, 16.04.2015, 20:38 | Сообщение # 502 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| de-si-gn, последняя прошивка будет хорошо работать на частоте 8 кГц. А вот в заливочную смолу, я бы добавил армирующего материала... стекловолокна, стеклоткани.
|
| |
| |
| Andrew | Дата: Четверг, 16.04.2015, 22:01 | Сообщение # 503 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я последнее время пропагандирую частоту ~10 Kгц для этого в передатчике конденсатор ставиться 220n, а в приемнике 15n
|
| |
| |
| АРСЕНАЛ | Дата: Четверг, 16.04.2015, 22:45 | Сообщение # 504 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Цитата pur ( ) На сколько мне не изменяет память на вайтсах с TX идет не чистый синус, возможно данная петля уменьшает амплитуду в предусилителе RX, что как правильно замечено делают либо докидкой монет в датчик, либо уменьшением КУ приемника
|
| |
| |
| real | Дата: Воскресенье, 19.04.2015, 11:24 | Сообщение # 505 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Вопрос.
Покрасил изнутри корпус датчика смесю графита с драконом в несколько слоев. Получилось 850 ом между ножкой GND разъема и любой дальней точкой экрана. После заливки катушек положу второй слой (крышку).
Так вот собственно вопрос в чем. Если просто положить слой, он соединится с экраном корпуса по стенкам и понять какое сопротивление у слоя крышки будет не возможно. Как это правильно делается?
|
| |
| |
| Andrew | Дата: Воскресенье, 19.04.2015, 12:54 | Сообщение # 506 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Для второго слоя тоже нужно проводки протягивать соединенные за ранее с экраном...
|
| |
| |
| real | Дата: Воскресенье, 19.04.2015, 15:09 | Сообщение # 507 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата Andrew ( ) Для второго слоя тоже нужно проводки протягивать соединенные за ранее с экраном...
Непонятен момент, что второй слой экрана (крышка) соединится с первым слоем по стенкам датчика (стенки корпуса тоже графитом покрашены). Получу 2 параллельных сопротивления. И явно вывалюсь из рекомендованных минимальных 300ом от экрана до самой дальней точки.
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 19.04.2015, 17:48 | Сообщение # 508 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| real, Не заморачивайтесь такими вопросами.Я это сопротивление вообще никогда не меряю.
Катушка будет работать и без экрана... правда будет ложнить даже от сухой травы...
|
| |
| |
| real | Дата: Воскресенье, 19.04.2015, 18:35 | Сообщение # 509 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Так как бы экран для этого и надо, чтоб не ложнила.
Я датчик с помощью покраски корпуса делаю в первый раз. По форумам пишут что слишком низкое сопротивление экрана - плохо, как и слишком высокое. Хотелось бы нюанс с замыканием крышки и экрана корпуса выяснить.
Как говорил мой старый учитель - постарайтесь сделать хорошо, а плохо оно само получится.
|
| |
| |
| boroda | Дата: Воскресенье, 19.04.2015, 23:48 | Сообщение # 510 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Добрый вечер, может быть и повторюсь....

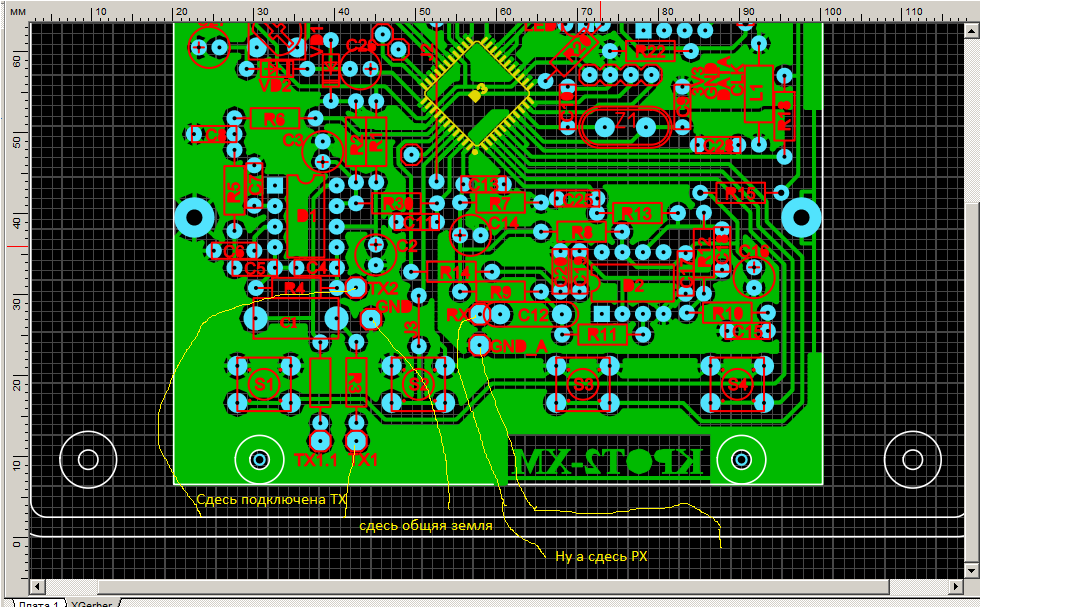

Но собрав крота 2хм с 09 прошивкой все как указано в докумнтации, не могу свести катушки в 0, подключаю тх к кроту, рх к миливольтметру, двигаю их друг относительно друга, на вольтметре получаются значения в 15 мВ. Подпаиваю к кроту разбаланс за 1000??
В чем моя проблема??
Заранее спасибо.
|
| |
| |
