| Troll | Дата: Среда, 03.07.2019, 15:39 | Сообщение # 2221 |
 Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Да просто тему читаю сначала (сейчас 92 страничка), там резонансные описывались, поначалу. И в голове только их настройки устаканились.
С12 у меня штатный, я параллельно приемной на 15 нФ поставил.
Вроди бы так много кто делал. Просто первый датчик хотел ближе к классике сделать.
То есть, просто сводить баланс, не заморачиваясь с частотами RX TX?
Настраивать минимальный разбаланс на нужной частоте и все?
|
| |
| |
| Andrew | Дата: Среда, 03.07.2019, 18:49 | Сообщение # 2222 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Troll (  ) Два на RX и один на ТХ.
Лучше наоборот!
|
| |
| |
| Troll | Дата: Среда, 03.07.2019, 18:52 | Сообщение # 2223 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Почему, если ТХ допустимо вообще без экрана? Добавлено (03.07.2019, 19:19)
---------------------------------------------
Я же витков мотнул как для резонансной - 40 и 200, есть смысл такую делать безрезонансной?
|
| |
| |
| Andrew | Дата: Среда, 03.07.2019, 19:49 | Сообщение # 2224 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Troll ( ) Почему, если ТХ допустимо вообще без экрана?
Вы пустили сигнал (ток) по экрану, это не рекомендуется.
Цитата Troll ( ) витков мотнул как для резонансной - 40 и 200, есть смысл такую делать безрезонансной?
Тем более есть смысл. Вы Крота делаете или Квазара?)
|
| |
| |
| Troll | Дата: Среда, 03.07.2019, 19:56 | Сообщение # 2225 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Есть дофига провода одна многожильная (извеняюсь за тафтологию ) жила, и экран. Как сделать правильно, провода не жалко?
Цитата Andrew ( ) Тем более есть смысл. Вы Крота делаете или Квазара?)
На 15 к Херцах чуйка возросла (без параллельного РХ кондера), но сигнал какой то смазаный. Продолжаю играться  Добавлено (03.07.2019, 19:59)
---------------------------------------------
С настройкой по фериту непонятки. Из фильтров ферит подходит, или искать из антенн?
|
| |
| |
| 4ff5fd2 | Дата: Среда, 03.07.2019, 20:06 | Сообщение # 2226 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата Troll ( ) я параллельно приемной на 15 нФ поставил.Вроди бы так много кто делал.
Это в квазаре так
В Кроте TX в резонанс , RX без резонанса . Сведение на частоте резонанса TX . Частоты резонанса TX для Крота обычно выбирают около 12-13 кгц подбором емкости С1. У вас соотношение витков нормальное.
R5 подберите 12-15ком для увеличения тока до необходимого. Подключите выводы катушки TX к контактам TX1 - GND. Тогда экран будет на общем и будет работать экраном .
Цитата Troll ( ) если ТХ допустимо вообще без экрана?
допустимо для ленивых , но не нужно
Потом оно скажется на результатах .
Два провода в экране на RX . Центральные жилы к катушке RX в датчике . Экраны проводов RX- к графиту. На плате один из проводов и экран - к аналоговой земле.
Провод TX в датчике с графитом не соединяется.
|
| |
| |
| TCB | Дата: Среда, 03.07.2019, 22:38 | Сообщение # 2227 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2174
Статус: Offline
| Цитата 4ff5fd2 ( ) Подключите выводы катушки TX к контактам TX1 - GND. Тогда экран будет на общем и будет работать экраном
Чтобы экран работал "экраном" по нему не должен протекать рабочий ток...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| 4ff5fd2 | Дата: Среда, 03.07.2019, 23:50 | Сообщение # 2228 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата TCB ( ) Чтобы экран работал "экраном" по нему не должен протекать рабочий ток...
для Rx - не должен , так как к полезному сигналу добавится напряжение шумов. Для Tx экран нужно присоединить на общий . Troll, хотел использовать усилитель Tx в режиме с дифференциальным выходом для увеличения тока , с подключением Tx1 - Tx2 . Тогда экран висел бы на выходе усилителя. После уменьшения R5 провод Tx можно подключить по обычной схеме с экраном на общий . Дополнительный шум помех в Tx нам не важен , так как нагрузка резонансная и низкое выходное сопротивление усилителя. А возвратный ток в экране создает поле , которое компенсирует поле , создаваемое центральным проводником. В итоге излучение кабеля Tx незначительное , и гораздо меньше , чем два проводника без экрана .
Сообщение отредактировал 4ff5fd2 - Среда, 03.07.2019, 23:51 |
| |
| |
| Troll | Дата: Пятница, 19.07.2019, 08:28 | Сообщение # 2229 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| мотослет/ивана купала/море/ немного вылетело из головы то, что так кропотливо туда напихивал

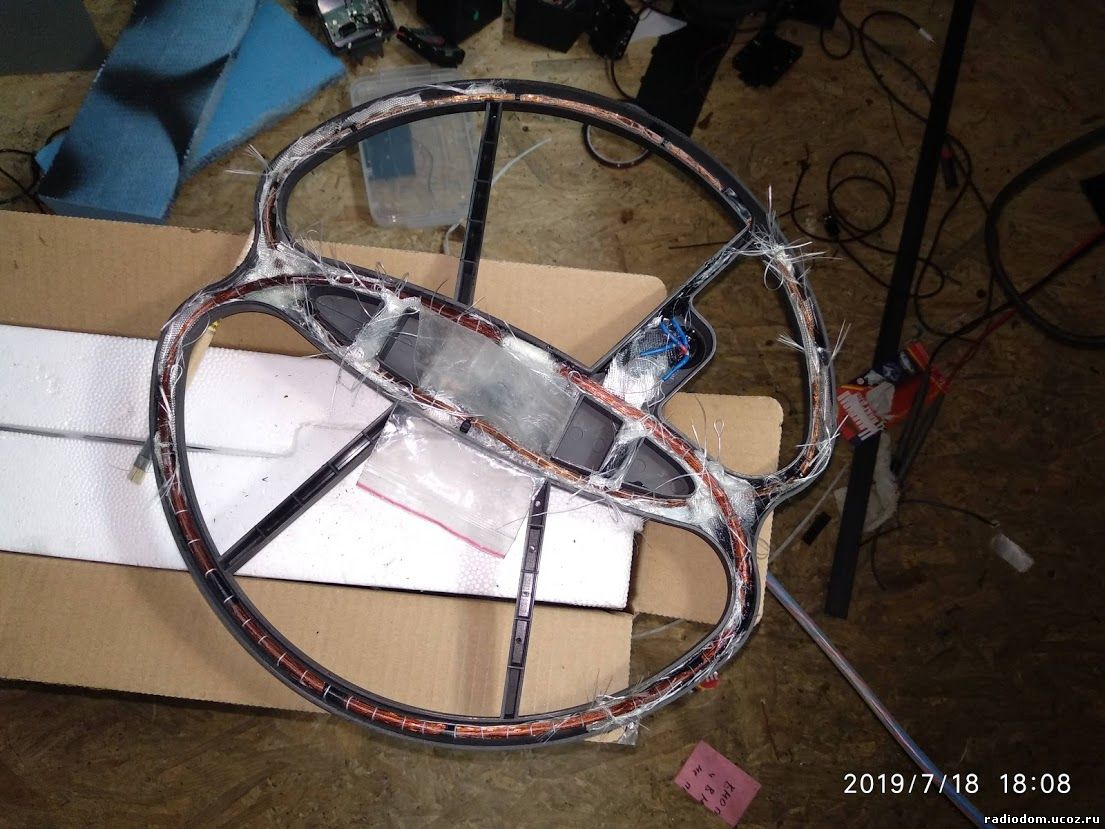

Кабель переделал, была у меня мягкая силиконовая трубка, сделал в ней. Обмотка RX пущена двумя экранированными кабелями, оплетки изолированы друг от друга.
В катушке экраны соединить и на них кинуть графитовый экран, или не соединять, оставить висеть в воздухе, а экран кинуть на холодный RX?
А то изначально делал вариант второй, а дочитывал эту ветку - будто бы по первому делают.
|
| |
| |
| Troll | Дата: Пятница, 19.07.2019, 09:24 | Сообщение # 2230 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| нашел вот:

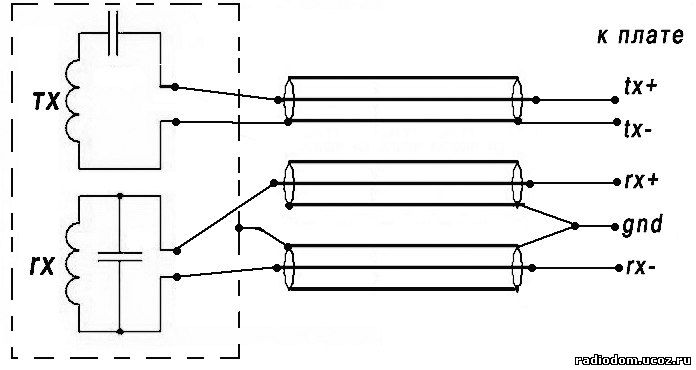

Цитата Andrew ( ) Экран, тот где две жилы px должен одним концом на экран Фарадея катушки , другим на землю в приборе. ТХ отдельными не экранированными 2-мя жилами. Именно так у меня в кабеле, что на видео.
но тут две жилы в одном экране
нашел еще вот:
здесь один экран заглушен, а экран холодного конца RX идет на графит.
Цитата de-si-gn ( ) Экран катушки собираюсь подключать к экрану холодного провода RX.
блин, наверное это я сам выдумал, что графитовый экран цеплять на холодный конец RX :-(
Сообщение отредактировал Troll - Пятница, 19.07.2019, 09:55 |
| |
| |
| 4ff5fd2 | Дата: Пятница, 19.07.2019, 14:51 | Сообщение # 2231 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата Troll ( ) блин, наверное это я сам выдумал, что графитовый экран цеплять на холодный конец RX :-(
http://www.radiodom.org/forum/7-36-30356-16-1562177189
внизу
|
| |
| |
| Troll | Дата: Пятница, 19.07.2019, 17:32 | Сообщение # 2232 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Это ссылка на эту же страницу :-)
Уже "прооперировал", так как успел немного прилить эпоксидной. Вывел проводом экран от холодного конца PX. Блин, плохое начало :-(
|
| |
| |
| Troll | Дата: Понедельник, 22.07.2019, 17:59 | Сообщение # 2233 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

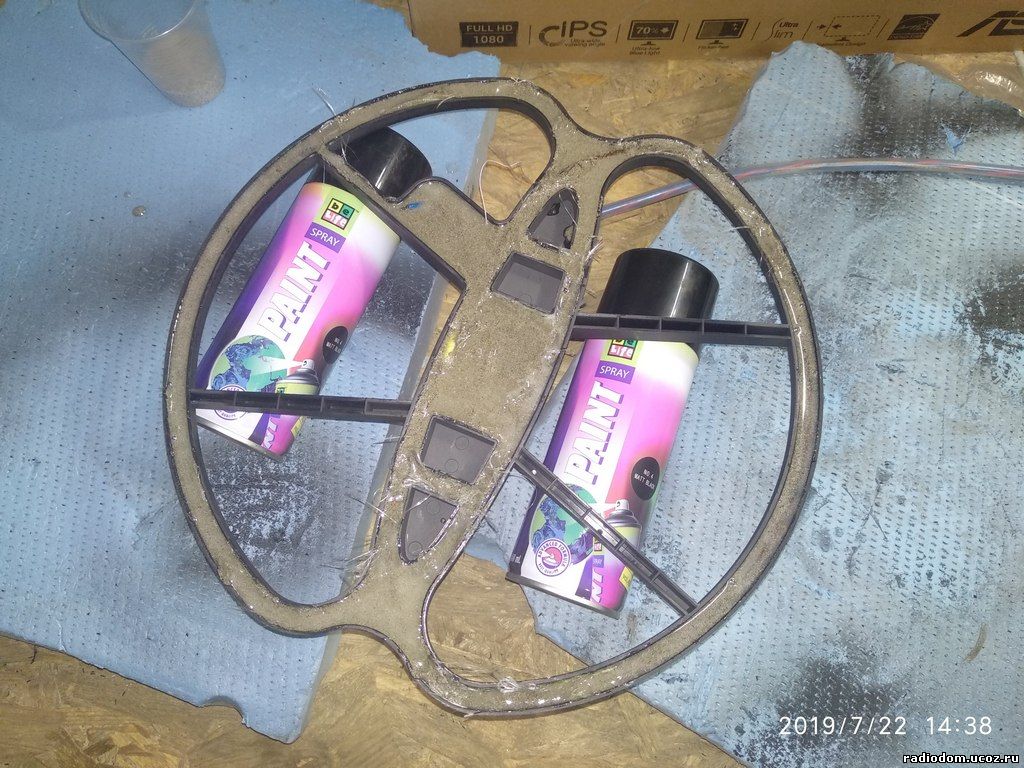

| Залил позавчера вторую порцию заливки. Сегодня проверил балланс - 80 мВ
После первого термо удара до 70 градусов на 4 часа, когда катушка остыла - 1000 мВ.
Куском феррита легко сводится до 100 мВ
Залил еще, дальше экран и защитный слой (надеюсь)
Стеклоткань не аккуратно уложил, предстоит немного гровером поцугыкать
|
| |
| |
| Troll | Дата: Вторник, 06.08.2019, 17:46 | Сообщение # 2234 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
|

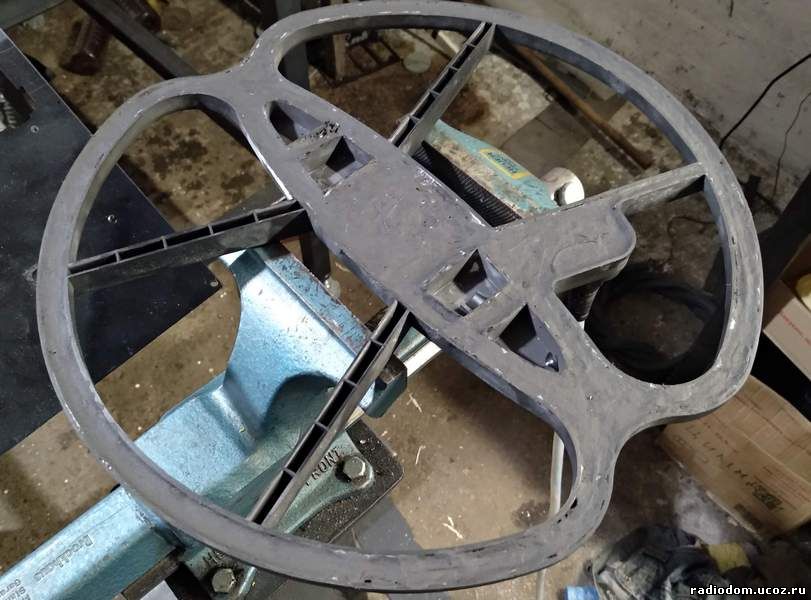

Нанес графит на основе жижи из дракона и спирта.

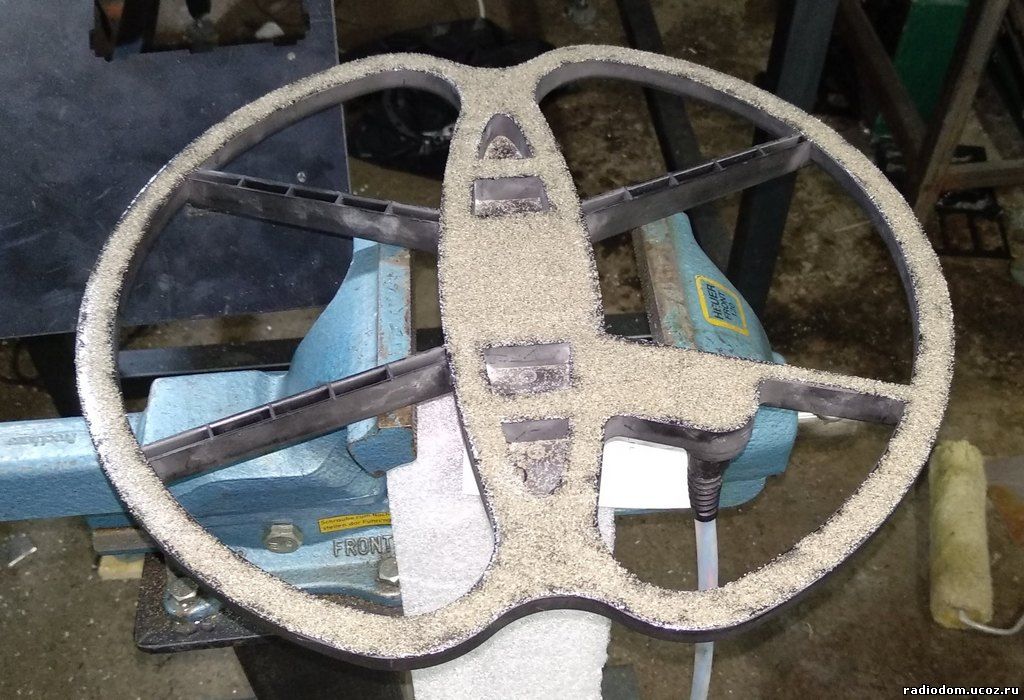

Сегодня нанес защитный слой и присыпал микросферами.
Розбаланс кусочком феррита сводится меньше сотни без проблем.
|
| |
| |
| Mermen | Дата: Вторник, 13.08.2019, 19:09 | Сообщение # 2235 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| графитовый экран нижний и верхний должен быть монолитным без разрывов ?
Сообщение отредактировал Mermen - Вторник, 13.08.2019, 19:25 |
| |
| |
