Вопросы и ответы по КРОТу-2
realmДата: Суббота, 18.06.2016, 18:01 | Сообщение # 4546
Полковник
Группа: Пользователи
Сообщений: 179
Награды: 0
Репутация: -3
Статус: Offline
Вообще хотелось бы наверняка знать, а то тащить, если что, на горбу лишний килогамм ну не хочется.
Соленая вода это считай к катуше примотан здоровый такой кусок феррита, грубо говоря. Грозит постоянным перегрузом.

Вопрос номер 2, то же по этой теме - кто как заматывает прибор? Можно соорудить длинный целофановый пакет. Грубо говоря паяльником пошить из целофана.
А может кто-то нейлон пользовал? Типа такого. http://inter-composite.com/products/plenka-polietilenovaya/
Он, пишут, классно растягивается. А вот на счет того, как он между собой склеивается информации не нашел.

P.S. Как-то писал, что фазу можно мерять компаратором. Попробовал. Работает. И вычисление размаха делается всего 2-мя отсчетами АЦП, хотя можно и одним. Но надо 2 не зависимых 16 разрядных таймера.

ооссррДата: Воскресенье, 19.06.2016, 11:39 | Сообщение # 4547
Майор
Группа: Пользователи
Сообщений: 98
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте.У меня вопросик возник,можно в схеме крота вместо шунтирующих конденсаторов 0,1мФ применить 0,2мФ,просто у меня их много,с плат повыпаивал?

TCBДата: Воскресенье, 19.06.2016, 12:21 | Сообщение # 4548
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата ооссрр ()
вместо шунтирующих конденсаторов 0,1мФ применить 0,2мФ
Да кто же запретит...
Конечно ставь.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

PitonДата: Понедельник, 20.06.2016, 15:51 | Сообщение # 4549
Подполковник
Группа: Пользователи
Сообщений: 116
Награды: 0
Репутация: 2
Статус: Offline

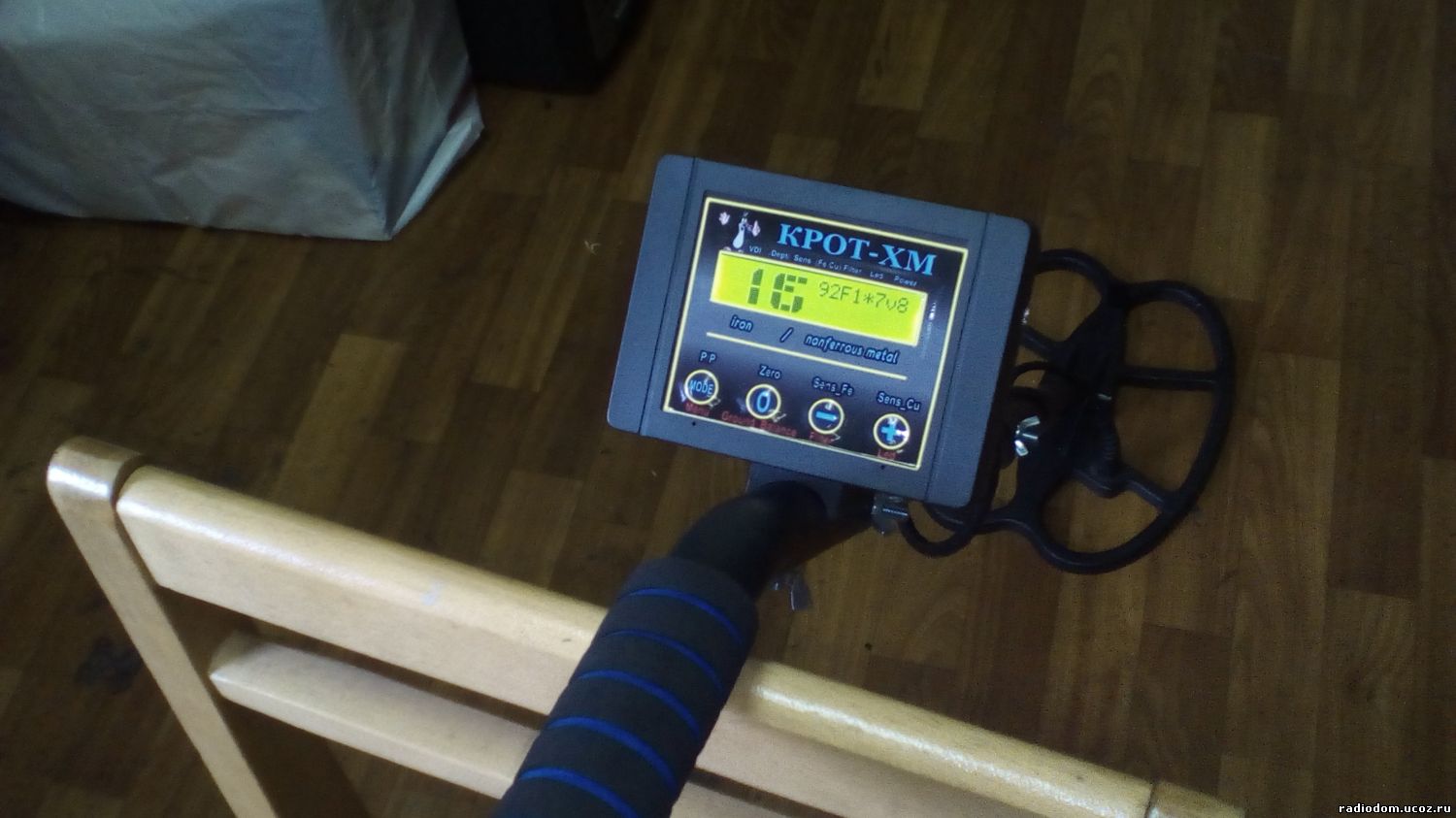

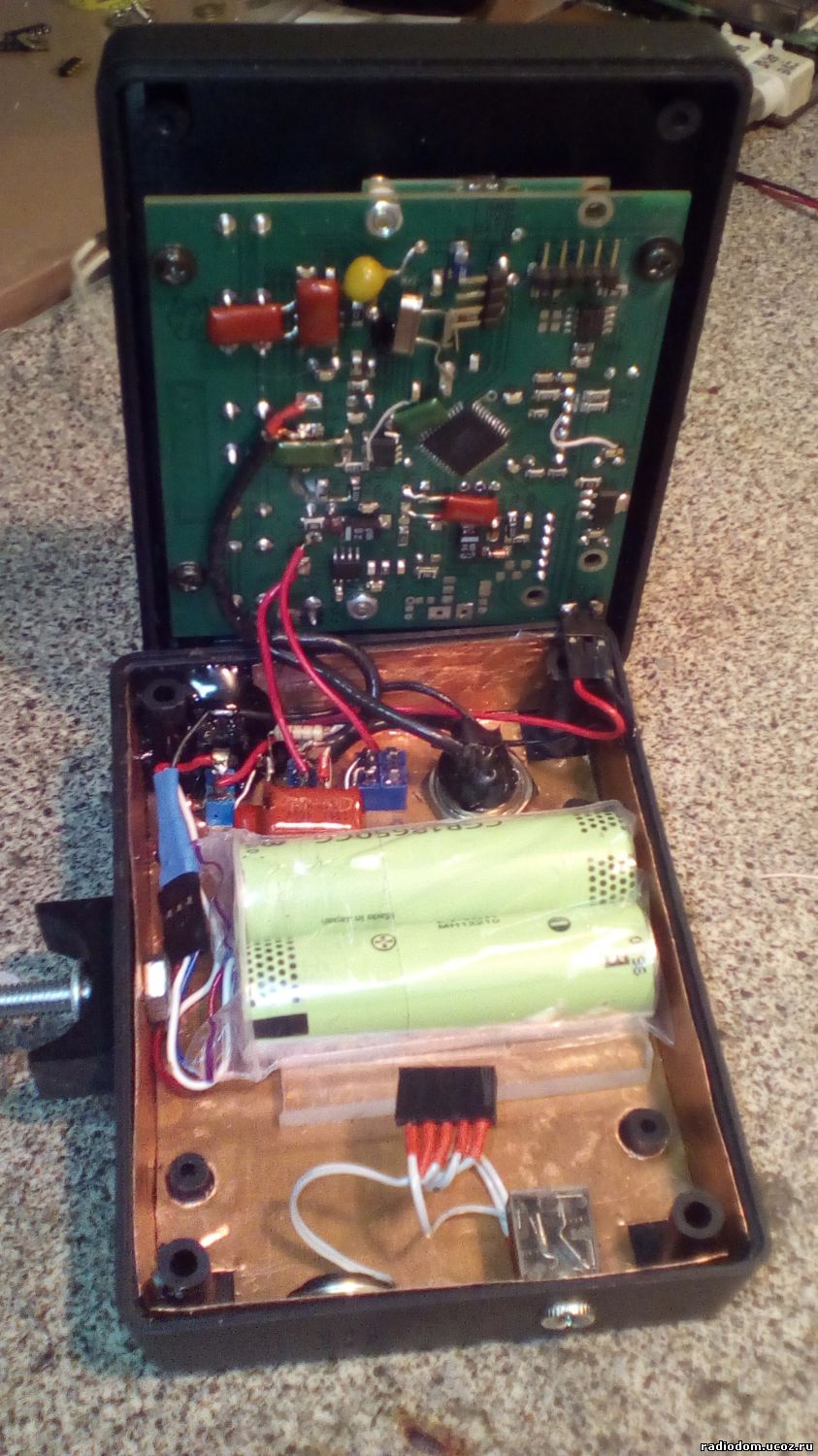

Всё, закончил. Аккумуляторы влезли впритык, пришлось переместить кварц и вырезать окно под габаритные размеры дисплея. Перекинул, также, подсветку  на 3,3в., так как при таком питании она, естественно, не отключается, меняется только яркость. Заряжать пока буду напрямую, м/х-ма для зарядного на 7.4в в пути из Китая.
Прикрепления: 2750457.jpg (86.1 Kb) · 4041689.jpg (165.0 Kb)

януковичДата: Понедельник, 20.06.2016, 16:17 | Сообщение # 4550
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Награды: 19
Репутация: 61
Статус: Offline
Piton, красиво получилось, аккуратно.  thumbup Теперь на копЪ!  smile

PitonДата: Понедельник, 20.06.2016, 17:06 | Сообщение # 4551
Подполковник
Группа: Пользователи
Сообщений: 116
Награды: 0
Репутация: 2
Статус: Offline
Спасибо, на следующие выходные планирую пробный выезд.

andrey050305Дата: Понедельник, 20.06.2016, 20:26 | Сообщение # 4552
Лейтенант
Группа: Пользователи
Сообщений: 42
Награды: 0
Репутация: 0
Статус: Offline
Цитата andrey050305 ()
Спаял себе второго крота, наче всё нормально роботает, но когда начел проверять оказалось что в контрольных точках (на 1 и 44 ноге микропроцессора) нет напряжение 1,6в там оно 0,2-04в, хотя на d2 приходит напряжение 3,3в. Уже перепаял всю обвязку d2 и сам d2 поменял но напряжение все нет. Может кто подскажет в какую сторону копать?

Цитата TCB ()
Цитата andrey050305 ()
оказалось что в контрольных точках (на 1 и 44 ноге микропроцессора) нет напряжение 1,6в там оно 0,2-04в
Напряжение на 1 ноге проца устанавливается делителем R8-R7. Т.к. у вас напряжение притянуто к 0, то проверять надо элементы R7, С14, С13 - отпаивать по одному и смотреть, так же дорожку идущую к 1 ноге - нет ли где сопли или непротрава на землю. Поднять перемычку J3 посмотреть что под ней - и сразу будет видно с какой стороны коротит на землю. Просмотрите все узкие места между дорожкой и землей, можно сразу процарапать вокруг дорожки идущей к 1 ноге.


Что то не ладное с этим кротом wacko
Как и писал все работало нормально и в точках напряжение тоже было в приделах нужного(44 нога - 1,7в , 1 нога - 1,65в)
Полежал два дня, сегодня начал проверять , а напряжение в точках 0,9 и 0,8в, не понимаю как так. Начал резисторами R7, R8 пытатся добится 1,6в, но стало только хуже(
Напряжения на первой ноге минялось от 0,6в и до 3,3в, а на 44 ноге постоянно неугамонно скакало от 0,9 в и до 3,3в
Взял все проверять и заминил все компоненты опять, что бы наверняка- но не тут-то было
В результате на постоянное напряжение на 44- 0,1в и на 1 ноге 2,8 в
Что делать с этой бедою?
wacko uhm help help

PitonДата: Понедельник, 20.06.2016, 20:51 | Сообщение # 4553
Подполковник
Группа: Пользователи
Сообщений: 116
Награды: 0
Репутация: 2
Статус: Offline
ujosvec, сложнее, но можно. Я накрыл сверху плату ламинированным экраном(на фото не видно), у меня такие остались от старых мониторов. Можно заэкранировать  только дисплей снизу( возможна наводка  от  него).

Сообщение отредактировал Piton - Понедельник, 20.06.2016, 20:52

andrey050305Дата: Понедельник, 20.06.2016, 21:52 | Сообщение # 4554
Лейтенант
Группа: Пользователи
Сообщений: 42
Награды: 0
Репутация: 0
Статус: Offline
Цитата andrey050305 ()
Спаял себе второго крота, наче всё нормально роботает, но когда начел проверять оказалось что в контрольных точках (на 1 и 44 ноге микропроцессора) нет напряжение 1,6в там оно 0,2-04в, хотя на d2 приходит напряжение 3,3в. Уже перепаял всю обвязку d2 и сам d2 поменял но напряжение все нет. Может кто подскажет в какую сторону копать?

Цитата TCB ()
Цитата andrey050305 ()
оказалось что в контрольных точках (на 1 и 44 ноге микропроцессора) нет напряжение 1,6в там оно 0,2-04в
Напряжение на 1 ноге проца устанавливается делителем R8-R7. Т.к. у вас напряжение притянуто к 0, то проверять надо элементы R7, С14, С13 - отпаивать по одному и смотреть, так же дорожку идущую к 1 ноге - нет ли где сопли или непротрава на землю. Поднять перемычку J3 посмотреть что под ней - и сразу будет видно с какой стороны коротит на землю. Просмотрите все узкие места между дорожкой и землей, можно сразу процарапать вокруг дорожки идущей к 1 ноге.


Что то не ладное с этим кротом wacko
Как и писал все работало нормально и в точках напряжение тоже было в приделах нужного(44 нога - 1,7в , 1 нога - 1,65в)
Полежал два дня, сегодня начал проверять , а напряжение в точках 0,9 и 0,8в, не понимаю как так. Начал резисторами R7, R8 пытатся добится 1,6в, но стало только хуже(
Напряжения на первой ноге минялось от 0,6в и до 3,3в, а на 44 ноге постоянно неугамонно скакало от 0,9 в и до 3,3в
Взял все проверять и заминил все компоненты опять, что бы наверняка- но не тут-то было
В результате на постоянное напряжение на 44- 0,1в и на 1 ноге 2,8 в
Что делать с этой бедою?
wacko uhm help help

Добавлено (20.06.2016, 22:52)
---------------------------------------------
Извиняюсь, телефон постоянно по два раза сообщение отправляет
Задолбал wacko


TCBДата: Понедельник, 20.06.2016, 22:33 | Сообщение # 4555
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата andrey050305 ()
Что делать с этой бедою?
Для начала: какая версия платы? какой стоит операционник? Очень хорошо бы фото этого места платы.
Перед настройкой проверь чтобы был выключен автобаланс (А=0).
Твои действия - выставляешь делителем R7-R8 половину напряжения питания (~1,6В) и больше его не трогаешь (конечно если оно не изменяется).
Дальше смотришь что на выходе операционника - должно быть также около 1,6В. Если это не так, то выпаяй R13 и С19 (по очереди), этим ты определишь нет ли влияния проца.
По результату видишь какую часть схемы копать. Проверяешь питание, целостность дорожек, отсутствие коротышей и целостность компонентов.
В общем надо локализовать проблему - найти какой узел выделывается.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

andrey050305Дата: Понедельник, 20.06.2016, 22:55 | Сообщение # 4556
Лейтенант
Группа: Пользователи
Сообщений: 42
Награды: 0
Репутация: 0
Статус: Offline

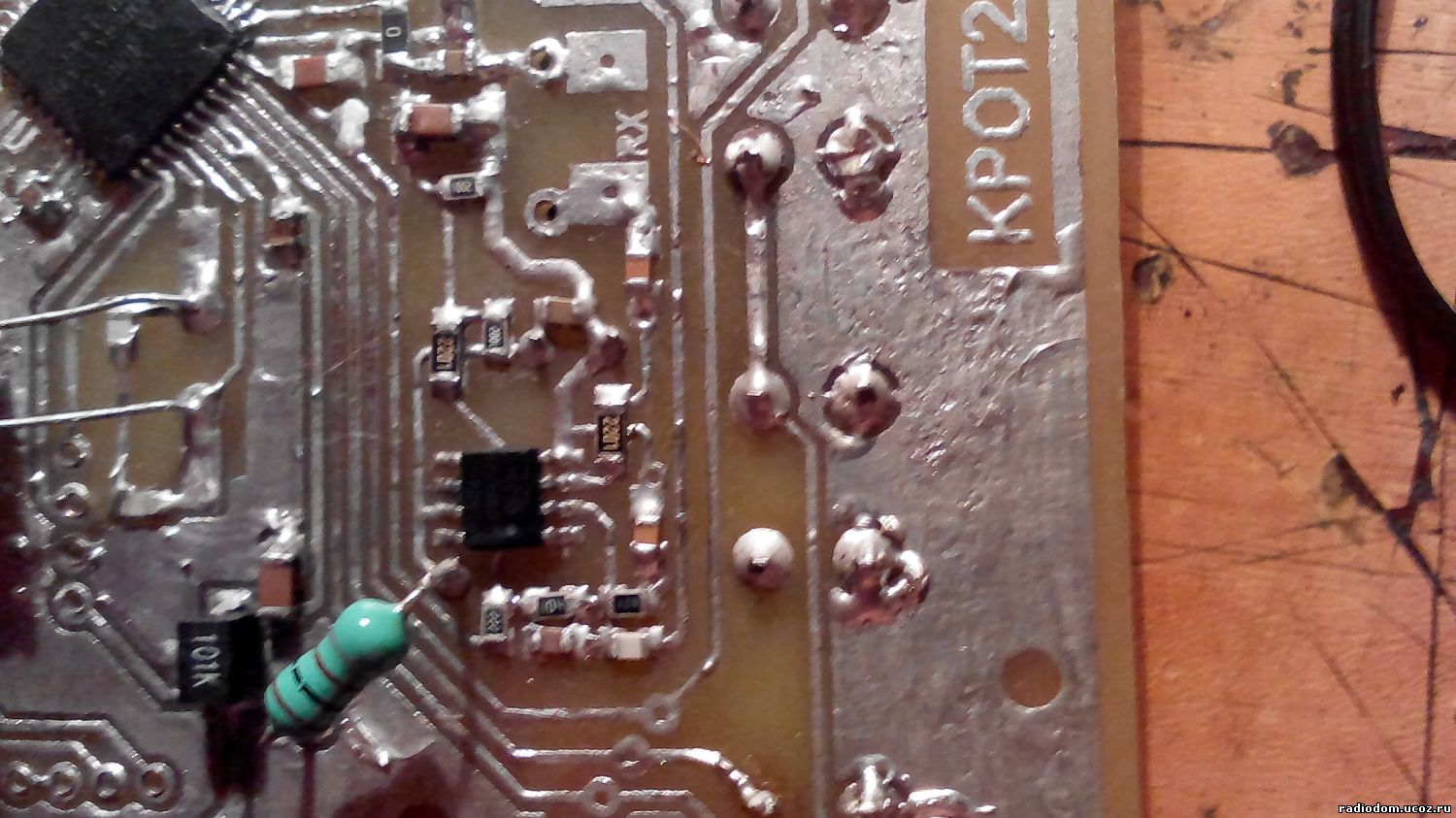

Вот фото
Прикрепления: 3419552.jpg (152.4 Kb)

tirДата: Понедельник, 20.06.2016, 23:16 | Сообщение # 4557
Сержант
Группа: Пользователи
Сообщений: 38
Награды: 0
Репутация: 0
Статус: Offline
Там где вход рх вроде как сопля висит внизу или это перемычка? между дорожками

Добавлено (21.06.2016, 00:16)
---------------------------------------------
43 и 44 нога тоже что-то непонятно проверьте прибором,я делал на этой плате завелась с пол-оборота


TCBДата: Понедельник, 20.06.2016, 23:21 | Сообщение # 4558
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Награды: 7
Репутация: 54
Статус: Offline
Цитата andrey050305 ()
Вот фото

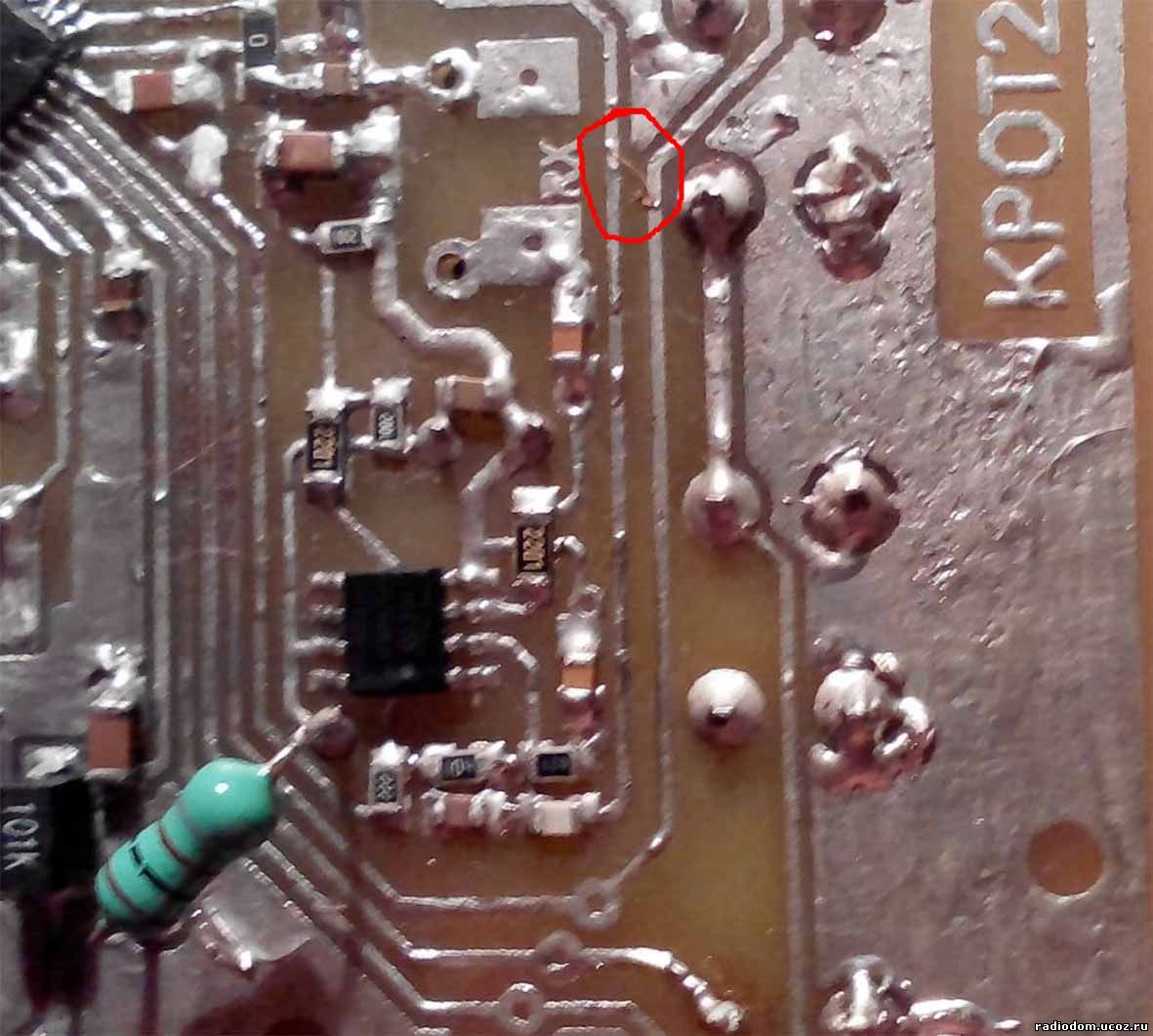

Проверь отмеченное место
Прикрепления: 2825957.jpg (130.0 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

tirДата: Вторник, 21.06.2016, 00:07 | Сообщение # 4559
Сержант
Группа: Пользователи
Сообщений: 38
Награды: 0
Репутация: 0
Статус: Offline
Проверьте сколько на выходе опера отпаяв резистор который идет на 44 ногу там должно быть половина напряжения питания если все нормально то смотрите проц на 44 ноге если мне не изменяет память без резистора 0.65в где-то будет

Добавлено (21.06.2016, 01:07)
---------------------------------------------
посмотрите где с первой ноги проца выходит нулевик и рядом два кандера  свертесь с шаблоном печатки может быть непротравленый участок,я смотрю по фото там как бы похоже на соединение 44 и первая нога через нулевик


andrey050305Дата: Вторник, 21.06.2016, 00:17 | Сообщение # 4560
Лейтенант
Группа: Пользователи
Сообщений: 42
Награды: 0
Репутация: 0
Статус: Offline
Вот

Добавлено (21.06.2016, 01:17)
---------------------------------------------

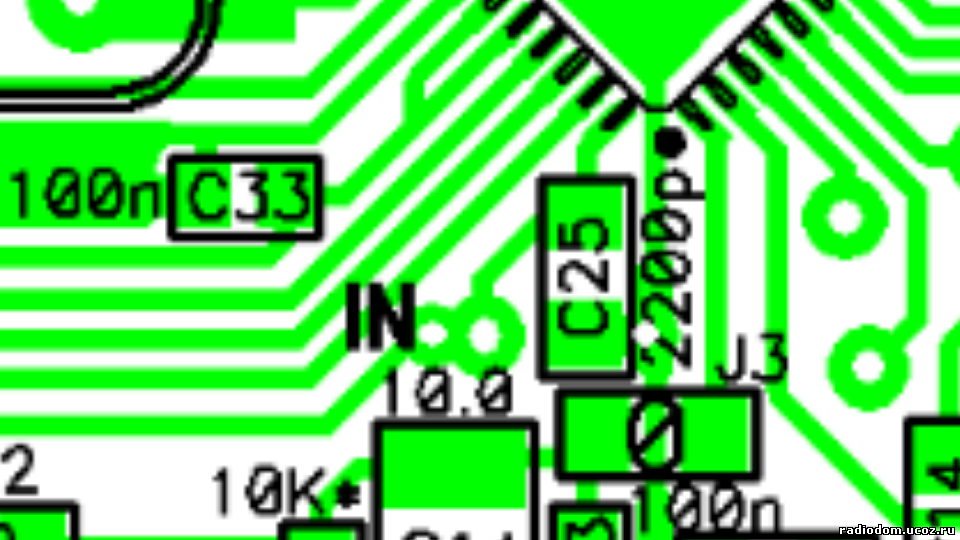

И фото

Прикрепления: 2575734.png (225.0 Kb)
