Вопросы и ответы по КРОТу-2
|
|
| fedya_valki | Дата: Вторник, 07.10.2014, 18:51 | Сообщение # 2431 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович (  ) Калибровать АЦП при любом Power и закороченном входе.
Спасибо! Откалибровал при незакороченном входе и Power на нуле, щас 0мВ показывает. Делаю рабочий Power - 225мВ. Попробовал калибровать при закороченном - то же самое, 0 и 225мВ Проводки лень отпаивать, может в следующий раз как разбирать буду и что-то там перепаивать - попробую. Вопрос ко всем - у кого сколько показывает Крот при отключенном датчике и рабочем Power?
Цитата real ( ) У нас тут все по бедному. Ни ярморок ни базаров. Нифига короче. Тока античность
Н-у-у-с, батенька, не прибедняйтесь  , антику копать - это же высший пилотаж, как и допетровскую чешую.
Цитата real ( ) след в след шел по пляжу за хлопцем с аской250, развлекался в общем, вся глубина ну сантиметров 5-10 от силы. Насобирал себе на пиво. У чувака глаза по 5 копеек стали когда увидел.
Была и у меня Аська когда-то с неловской катушкой - довольно приятные воспоминания остались. Иногда даже жалею что продал. Но в Вашем случае хлопцу просто не повезло, не фартовый день выдался ему
|
| |
| |
| янукович | Дата: Вторник, 07.10.2014, 20:12 | Сообщение # 2432 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата fedya_valki ( ) Вопрос ко всем - у кого сколько показывает Крот при отключенном датчике и рабочем Power?
У меня, с проводками и разъемом показывает 60 мв. Если отпаять проводки, то что-то около 10-15мв.
|
| |
| |
| real | Дата: Вторник, 07.10.2014, 20:47 | Сообщение # 2433 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Без датчика (просто выдернул из разъема) = 16mV. КУ RX = 86.
Сообщение отредактировал real - Вторник, 07.10.2014, 20:59 |
| |
| |
| уц6сс | Дата: Вторник, 07.10.2014, 20:57 | Сообщение # 2434 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real ( ) Без датчика 16mV. КУ RX = 86.
у меня с конденсатором на плате и мах токе 2мв а без конденсатора рх 69
|
| |
| |
| real | Дата: Вторник, 07.10.2014, 21:06 | Сообщение # 2435 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата уц6сс ( ) антику копать - это же высший пилотаж
Добавлено (07.10.2014, 21:06)
---------------------------------------------
Цитата уц6сс ( ) тх и есть ли конденсатор рх на плате
Перекройте питание TX и RX конденсаторами. Прямо сверху микросхемы, между ногами. Должно попустить.
Сообщение отредактировал real - Вторник, 07.10.2014, 21:11 |
| |
| |
| уц6сс | Дата: Вторник, 07.10.2014, 21:15 | Сообщение # 2436 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real ( ) Перекройте питание TX и RX конденсаторами. Прямо сверху микросхемы, между ногами. Должно попустить.
когда отключаю провода рх то падает до едениц мв
по питанию усилителя рх стоит тантал 100мкф вместо с16 1000мкф разницу не заметил
Сообщение отредактировал уц6сс - Вторник, 07.10.2014, 21:18 |
| |
| |
| fedya_valki | Дата: Вторник, 07.10.2014, 21:47 | Сообщение # 2437 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович ( ) У меня, с проводками и разъемом показывает 60 мв. Если отпаять проводки, то что-то около 10-15мв.
А проводки длинные? К меня где-то 5см экранированные
Цитата real ( ) Без датчика (просто выдернул из разъема) = 16mV. КУ RX = 86.
Да, круто! Придётся мне опять Крота разбирать и проводки отпаивать, дабы найти причину наводок. Были сначала витые проводки - было 250мВ.
Цитата real ( ) Перекройте питание TX и RX конденсаторами
Бум пробовать. Спасибо всем отписавшимся и за советы спасибо.
Ещё вопрос - какое питание используете? У меня на плате преобразуй стоит, но я думаю из-за него такой наводки не должно быть. Хотя хз. Пробовал и без преобразуя питать - разницы не заметил в работе, а вот напряжение на входе не запомнил
|
| |
| |
| Andrew | Дата: Вторник, 07.10.2014, 22:34 | Сообщение # 2438 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Цитата янукович ( ) Цитата fedya_valki ()Вопрос ко всем - у кого сколько показывает Крот при отключенном датчике и рабочем Power?
У меня, с проводками и разъемом показывает 60 мв. Если отпаять проводки, то что-то около 10-15мв.
У меня 1,2 мВ )
|
| |
| |
| TCB | Дата: Вторник, 07.10.2014, 23:16 | Сообщение # 2439 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2197
Статус: Offline
| Цитата fedya_valki ( ) У меня на плате преобразуй стоит
Сейчас делал замеры при Power на максимуме, KU=61.
Так что тебе надо искать откуда наводка.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 07.10.2014, 23:17 |
| |
| |
| fedya_valki | Дата: Среда, 08.10.2014, 08:07 | Сообщение # 2440 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Много однако..
Так то не у меня, то у Януковича, у меня ещё больше...
Цитата Andrew ( ) не забывайте экранировать разъем!
Разъём экранирован
Цитата TCB ( ) У меня тоже на плате преобразователь.
Так я по Вашей разводке и делал. Как к автору платы вопрос - у Вас плата односторонняя, или двусторонняя с экраном?
Цитата TCB ( ) Так что тебе надо искать откуда наводка.
Да, надо, буду искать.
|
| |
| |
| TCB | Дата: Среда, 08.10.2014, 10:56 | Сообщение # 2441 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2197
Статус: Offline
| Цитата fedya_valki ( ) вопрос - у Вас плата односторонняя, или двусторонняя с экраном?

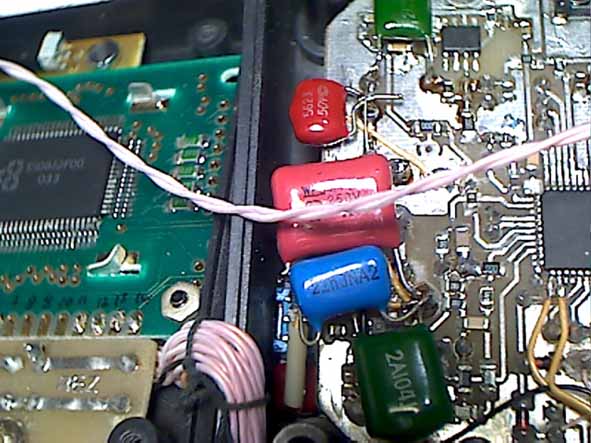

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| real | Дата: Среда, 08.10.2014, 11:11 | Сообщение # 2442 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата TCB ( ) Да, надо, буду искать.
У мня при замкнутом RX = 0mV, при разомкнутом = 16mV. И провода отплаты до разъема, даже не экранированные, хотя это следовало сделать.
|
| |
| |
| Andrew | Дата: Среда, 08.10.2014, 13:52 | Сообщение # 2443 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Еще один момент у меня С0 стоит на плате потому он как бы замыкает по высокой частоте, если не стоит на плате то конечно может быть и более 2 мВ..Провода РХ нужно экранировать от платы до разьема "земля" разъема на экран этого же кабеля!
|
| |
| |
| fedya_valki | Дата: Среда, 08.10.2014, 15:39 | Сообщение # 2444 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата TCB ( ) Плата односторонняя.
Цитата real ( ) провода отплаты до разъема, даже не экранированные, хотя это следовало сделать. Цитата Andrew ( ) Еще один момент у меня С0 стоит на плате потому он как бы замыкает по высокой частоте, если не стоит на плате то конечно может быть и более 2 мВ..Провода РХ нужно экранировать от платы до разьема "земля" разъема на экран этого же кабеля!
Подозреваю где-то у меня севший электролит по питанию скорее всего. Я их надёргал из отслужившего свой срок компьютерного DVD привода - там стояли пузатенькие и невысокие, как раз для компоновки в корпус Z-79, и ложить их плашмя не нужно. Хотя с другой стороны - выход Tx не нагружен, ток мизерный, вроде и наводок быть не должно
-------------------------------------------------
Короче, разобрался. Электролиты не при делах. При делах С0 в датчике. Если я с отключенным датчиком вход кидаю на землю через конденсатор 15Н Крот показывает 12мВ. А у меня в датчике что-то 33Н по-моему. Так что стоял бы он на плате - было бы ещё меньше, чем 12мВ. Кто что теперь посоветует?
Сообщение отредактировал fedya_valki - Среда, 08.10.2014, 16:39 |
| |
| |
| real | Дата: Среда, 08.10.2014, 16:52 | Сообщение # 2445 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Да! кстати. Пока не забыл. Пробовал шунтировать датчик по RX резистором 2k. Если посмотреть по схеме - вместо конденсатора С0 (кондер понятное дело внутри датчика стоит).
Так для эксперимента (увидел в схеме какого-то аналогового прибора). Короче решил дабротность RX подгадить, посмотреть что выйдет. Ничего не поменялось, тока прибор в квартире замолчал полностью. Ни звука не издает лишнего. А чувствительность вообще не изменилась.
|
| |
| |
