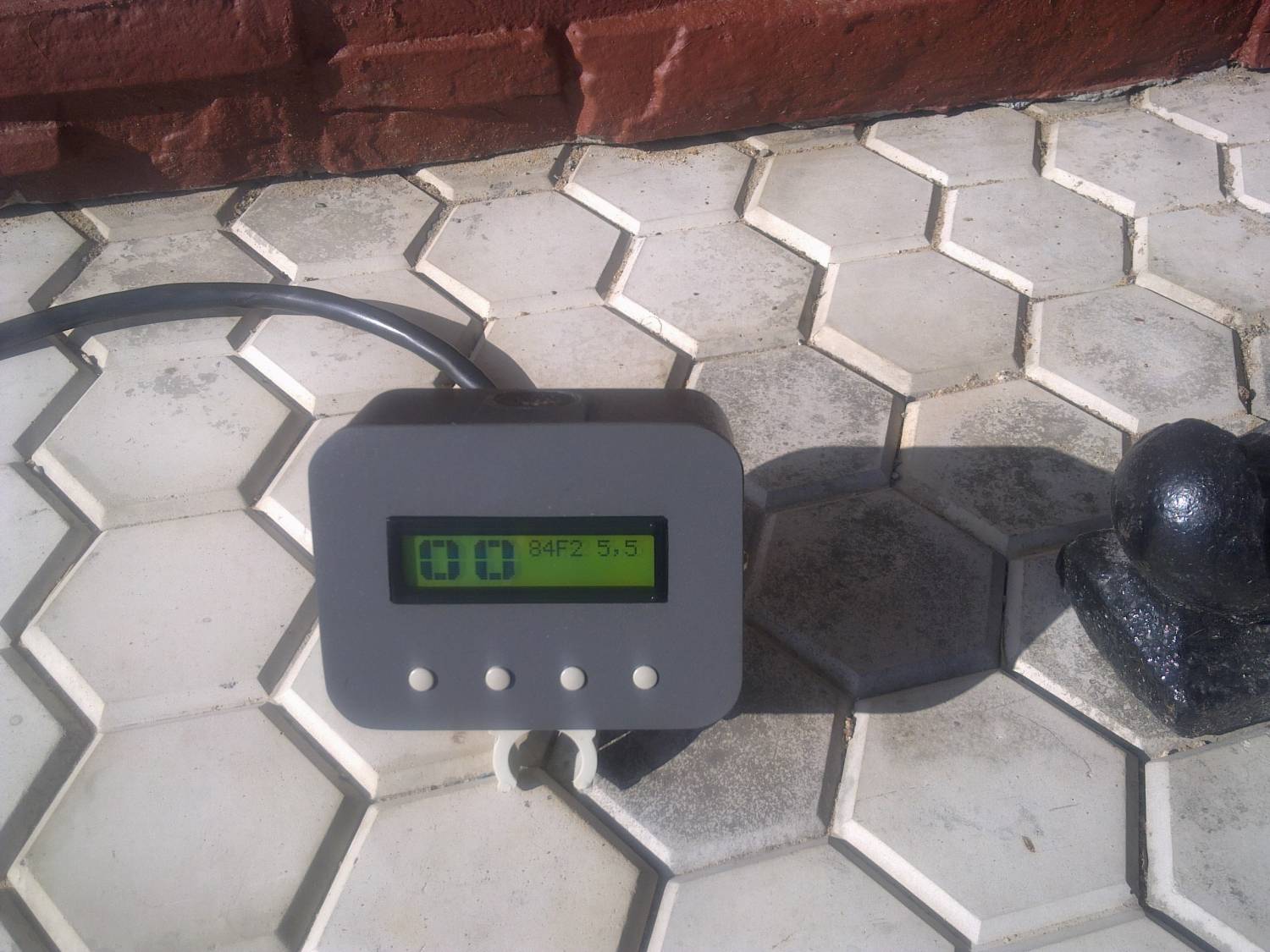

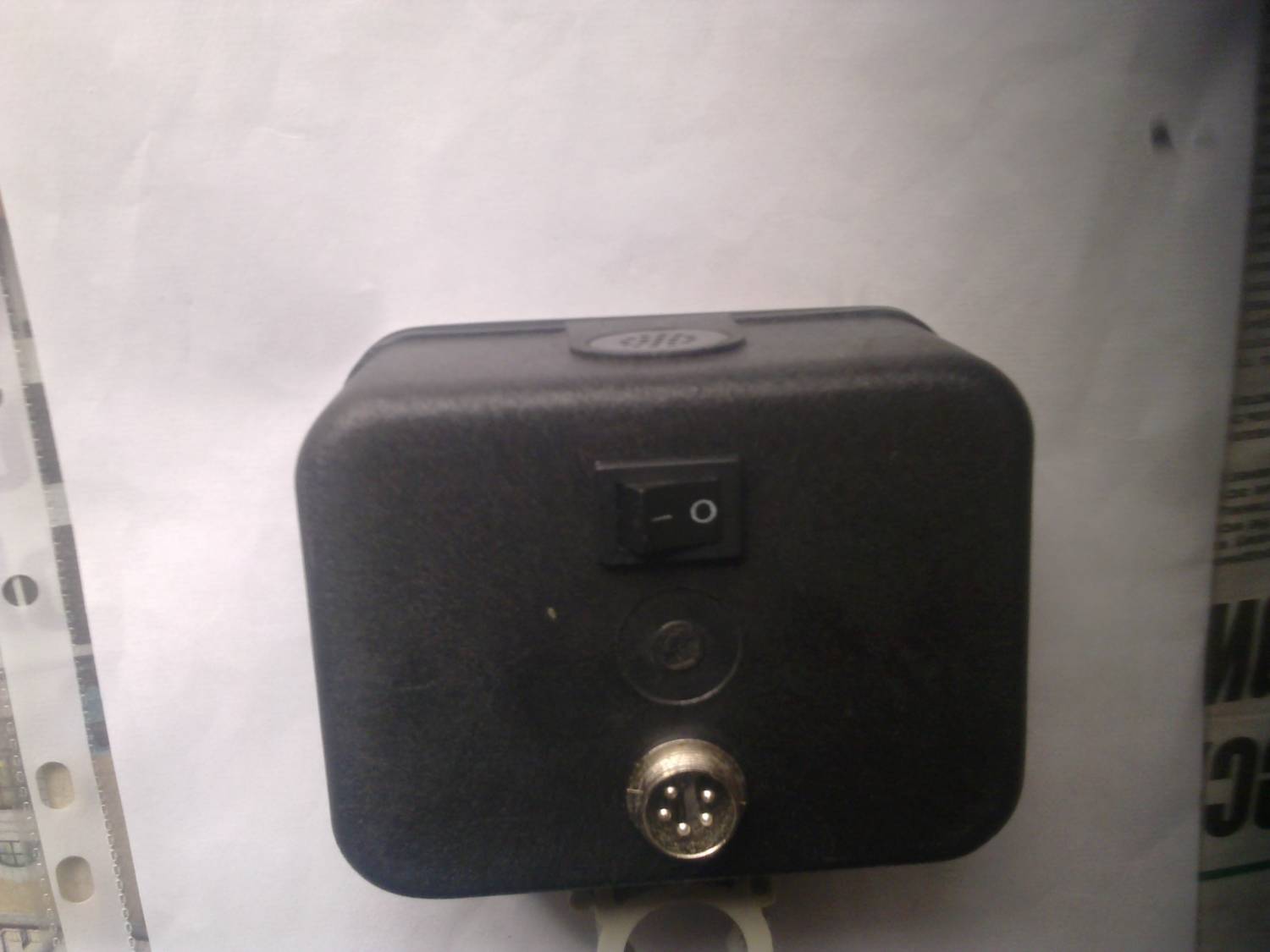

Вопросы и ответы по КРОТу-2
|
|
| уц6сс | Дата: Суббота, 04.10.2014, 19:19 | Сообщение # 2416 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline

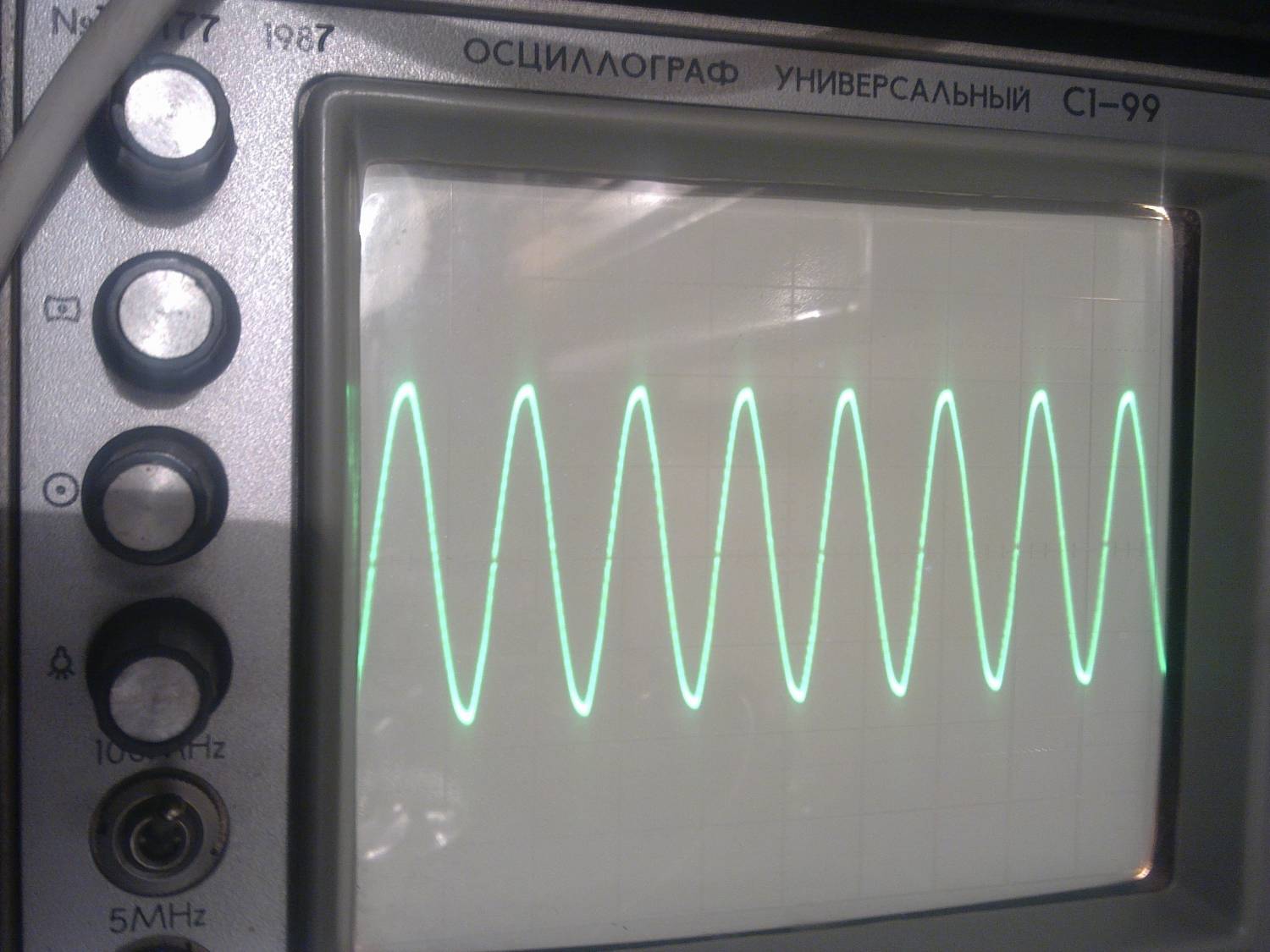

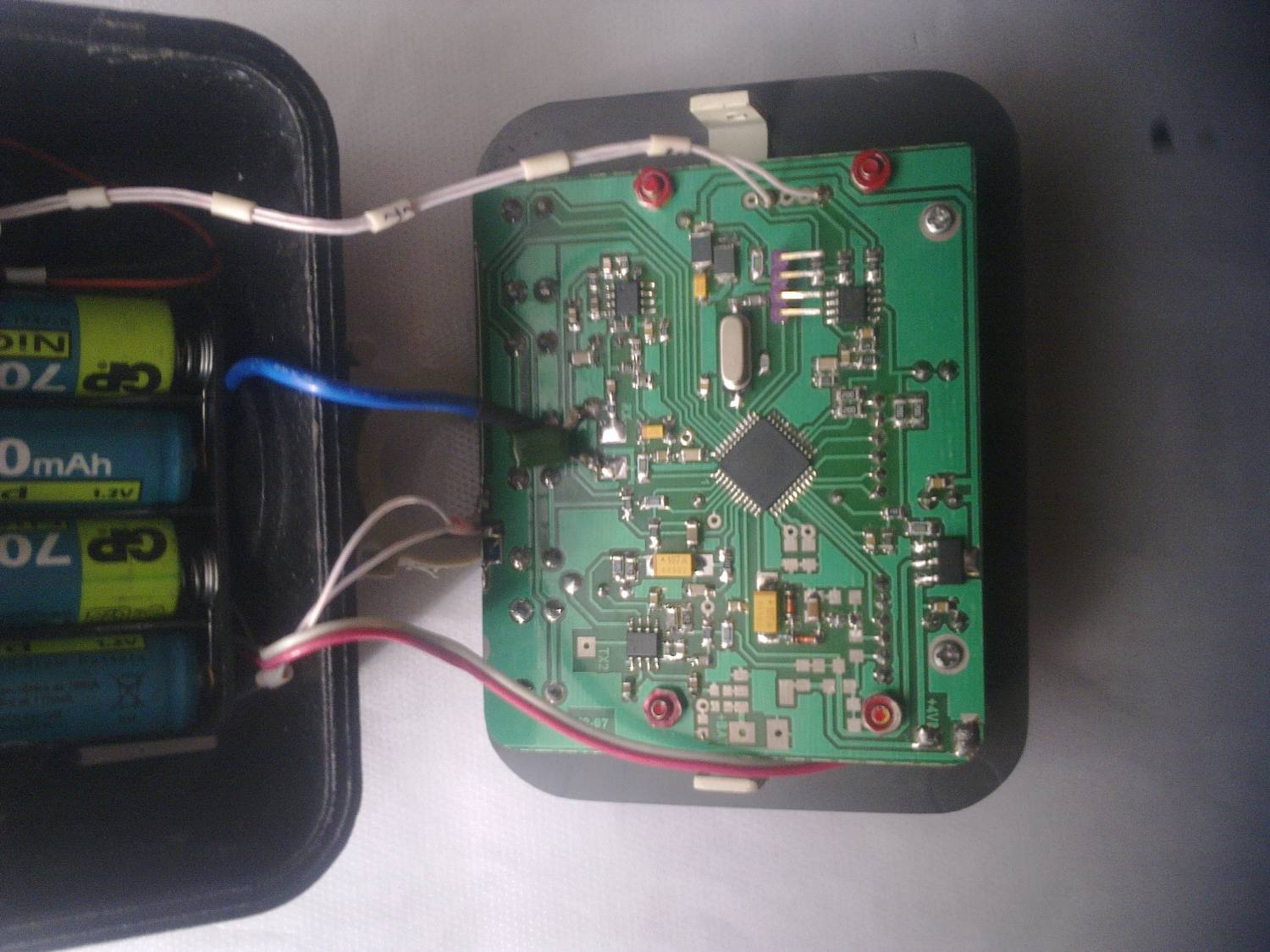

| посмотрел у себя на выходе микросхемы на мах. токе тх выброс не обнаружил синус и у нас в Белоруссии синус думаю полосы 100мгц с1-99 должно было хватить чистую плату и контроллер брал Andrew без катушки и с незакароченым входом рх 2мВ
извините качество не ахти фоткал телефоном
Сообщение отредактировал уц6сс - Суббота, 04.10.2014, 19:37 |
| |
| |
| real | Дата: Суббота, 04.10.2014, 23:29 | Сообщение # 2417 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Возможно то вообще был глюк осциллографа. Хотя у человека ATTEN - вроде не плохой китайский цифровой осциллограф.
Ну в общем я увидел аномалию и посчитал нужным сообщить.
|
| |
| |
| Andrew | Дата: Воскресенье, 05.10.2014, 00:30 | Сообщение # 2418 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Иногда полезно проверить форму сигнала на входе усилителя TX. При максимальной амплитуде, сигнал должен быть синусоидальный без всяких "артефактов" и загогулин. На выходе усилителя без нагрузки сигнал может заходить и в насыщение при котором происходит характерное ограничение сигнала по амплитуде..
Насчет того чтоб "сделать плавнее" там не линейная зависимость нужно подумать как сделать да насколько это нужно..)
PS Вообще возможно есть смысл немного поменять параметры самого усилителя ТХ. Возможно целесообразно увеличить уровень сигнала на входе уменьшив R5 и при этом уменьшить КУ, например уменьшив R4.
|
| |
| |
| real | Дата: Воскресенье, 05.10.2014, 01:22 | Сообщение # 2419 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| У него R5= 10k. По этому и рубит пики. Я ему писал, но человек решил оставить как есть мотивируя что на полном токе не пользует. Добавлено (05.10.2014, 01:22)
---------------------------------------------
Цитата Andrew (  ) Насчет того чтоб "сделать плавнее" там не линейная зависимость нужно подумать как сделать да насколько это нужно.. |
| |
| |
| уц6сс | Дата: Воскресенье, 05.10.2014, 07:44 | Сообщение # 2420 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата Andrew ( ) PS Вообще возможно есть смысл немного поменять параметры самого усилителя ТХ. Возможно целесообразно увеличить уровень сигнала на входе уменьшив R5 и при этом уменьшить КУ, например уменьшив R4. |
| |
| |
| real | Дата: Понедельник, 06.10.2014, 19:53 | Сообщение # 2421 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Так а что вы ожидали. Ну взял зашунтировал фильтр. Ну и какой другой результат ожидался...
Если хотите по правильному - после DAC лепится сглаживающий фильтр на операционнике. А после него хоть раскачивай, хоть гаси, хоть плюсуй хоть дрочи.
А оно Вам надо... Если делать все по правильному, ща схема раздуется на 4 листа форматом A4.
Сообщение отредактировал real - Понедельник, 06.10.2014, 20:00 |
| |
| |
| уц6сс | Дата: Вторник, 07.10.2014, 07:25 | Сообщение # 2422 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real ( ) Если хотите по правильному - после DAC лепится сглаживающий фильтр на операционнике. А после него хоть раскачивай, хоть гаси, хоть плюсуй хоть дрочи.
так зачем по правильному
1.уменшать отношение сигнал щум и вносить нелинейные искажения активными элементами
2.увеличивать потребления прибора
3.увеличивать стоимость прибора
4.уменшать надёжность внося дополнительные каскады и т.д.
Цитата real ( ) Так а что вы ожидали.
увеличив его раскачку
|
| |
| |
| fedya_valki | Дата: Вторник, 07.10.2014, 13:27 | Сообщение # 2423 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата real ( ) Ну в общем я увидел аномалию и посчитал нужным сообщить.
Добавлено (07.10.2014, 13:27)
---------------------------------------------
Цитата уц6сс ( ) без катушки и с незакароченым входом рх 2мВ
У меня на минимальном Power тоже 2мВ Крот показывает, иногда 1мВ. На рабочем 225мВ. Блин, я уже запутался - калибровать 0 АЦП при минимальном Power и разомкнутом входе, или при рабочем и замкнутом? Или на минимальном и замкнутом?
Сообщение отредактировал fedya_valki - Вторник, 07.10.2014, 13:54 |
| |
| |
| янукович | Дата: Вторник, 07.10.2014, 14:01 | Сообщение # 2424 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Калибровать АЦП при любом Power и закороченном входе.
Цитата fedya_valki ( ) На рабочем 225мВ.
Попробуйте отпаять разъем с проводками. Посмотрите тогда сколько милливольтметр Крота покажет.
|
| |
| |
| realm | Дата: Вторник, 07.10.2014, 14:14 | Сообщение # 2425 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата уц6сс ( ) так зачем по правильному
Ну скажу так в звуковых DAC ставят сначала фильтр с управляемой частотой среза, ну а потом уже выходной каскад. Если фильтр хреново работает, частоту на которой квантование делается слышно.
Я так ляпнул от безделия., а щас так подумал - все ж стараются бороться за чистоту сигнала в TX и RX.
А может оно и надо. Фиг его знает...
|
| |
| |
| real | Дата: Вторник, 07.10.2014, 15:15 | Сообщение # 2426 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата fedya_valki ( ) Возможно что он пропадёт при замене резистора с 10к на 20к. Попробую заменить, хотя я хожу при 4 делениях и особого улучшения свойств прибора от этого не предвкушаю
Еще регулируемый КУ RX тоже очень помогает. Можно поигравшисть немного накрутить глубины.
Все это очень классно видно если едешь на место где все интересное лежит глубоко и слоем. А на него уже со временем ветрами земли нанесло. Там буквально лишних 5 см и у тебя куча находок. А без них - только в тех местах где верхний слой дождями подмыт. Короче где пласт подвинут к поверхности.
Если б у крота можно было б подкрутить КУ RX прямо из меню, а не резистором - это было б вообще просто сказка.
Правда и проблема есть - 4 кнопки. А оно все под руками одновременно должно быть. Что-то подкрутил, тут же проверять надо.
Да и вообще. не мне ж учить...
Приехал. Фиг его знает может на месте копа неделю дождь лил. Только с верху корочка сухая. Или наоборот в городе лил а там и капли не упало.
Первые пол часа - приготовления. Выкопал 3 ямки разной глубины, положил в них то что найти ожидаешь.
Крутишь ток, КУ, фильтра, пороги до тех по пока не добьешься максимальной глубины сейчас (через 2 недели эти настройки могут вообще не работать). А потом только поиск начинается.
То есть размер и подход к снаряду имеет значение...
Сообщение отредактировал real - Вторник, 07.10.2014, 16:56 |
| |
| |
| fedya_valki | Дата: Вторник, 07.10.2014, 16:38 | Сообщение # 2427 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline

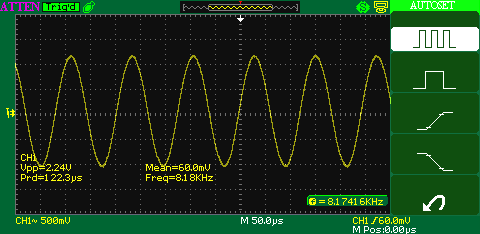

| Поменял 10к на 20к. Синусоида чистая при максимальном уровне. См. скриншот осцилла$IMAGE1$
Субъективно ничего в работе Крота не поменялось
Добавлено (07.10.2014, 16:28)
---------------------------------------------
Цитата realm ( ) Если фильтр хреново работает, частоту на которой квантование делается слышно  У Вас наверное феноменальный слух...
Добавлено (07.10.2014, 16:38)
---------------------------------------------
Цитата real ( ) Первые пол часа - приготовления.
Сообщение отредактировал fedya_valki - Вторник, 07.10.2014, 16:39 |
| |
| |
| real | Дата: Вторник, 07.10.2014, 16:52 | Сообщение # 2428 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата fedya_valki ( ) Неужто 44,1кГц слышно? surprised У Вас наверное феноменальный слух...
Добавлено (07.10.2014, 16:45)
---------------------------------------------
Цитата fedya_valki ( ) или эти вещи вылезли после вспашки, или пропуски мои, моих друзей или приезжих камрадов.
Вообще я не знаю. Вот на днях прямо след в след шел по пляжу за хлопцем с аской250, развлекался в общем, вся глубина ну сантиметров 5-10 от силы. Насобирал себе на пиво. У чувака глаза по 5 копеек стали когда увидел. Хотя вот... буквально прямо за ним шел.
Добавлено (07.10.2014, 16:52)
---------------------------------------------
Цитата real ( ) Я за полчаса обычно уже успевал несколько вещей найти
Сообщение отредактировал real - Вторник, 07.10.2014, 17:38 |
| |
| |
| fedya_valki | Дата: Вторник, 07.10.2014, 17:06 | Сообщение # 2429 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата real ( ) Влажность могла поменяться.
Весной приехал с товарищем на одно поле, обнаруженное нами года три назад и неплохо радовавшее царизмом и советами. А там три чела ходят с клюшками, два рядом а один в сторонке. Ну мой приятель пошёл в сторону того, что в сторонке, поздоровался, минут двадцать о чём-то там беседовали, потом рассказывает что эти товарищи это поле уже лет десять бьют и никак не добьют. В начале поднимали за день по 100 монет и по 40 скифских наков на рыло в день, скифскую металлопластику звериного стиля и т.д. Один пару лет назад пятёрку Николая II нашёл здесь. Смотрим - они потихоньку собрались и поехали. Я пошёл на место, где двое ходили, буквально по ихних следах стал ходить. В результате нашёл два наконечника и солярный амулет скифов, штуки три царицы полей и деньгу АИ. Явные пропуски, плюс после осенней вспашки и весеннего культивирования повылазило скорее всего, раз они по осени это не подняли.
|
| |
| |
| real | Дата: Вторник, 07.10.2014, 17:48 | Сообщение # 2430 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| ЭЭЭхххх где ж такие поля чудес есть...
У нас тут все по бедному. Ни ярморок ни базаров. Нифига короче. Тока античность до которой пока докапаешься, спину сорвешь.
|
| |
| |
