| Andrew | Дата: Суббота, 06.09.2014, 18:59 | Сообщение # 2236 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Стирание еепром есть кнопки + и - при включении, а заводские настройки у каждого свои..
|
| |
| |
| уц6сс | Дата: Суббота, 06.09.2014, 19:51 | Сообщение # 2237 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real (  ) Дальность на 25коп украинских всего сантиметров 20. при токе 104ма. DD 32см.
а коэффициент передачи усилителя рх померили?
|
| |
| |
| real | Дата: Суббота, 06.09.2014, 20:12 | Сообщение # 2238 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата уц6сс ( ) а коэффициент передачи усилителя рх померили? |
| |
| |
| уц6сс | Дата: Суббота, 06.09.2014, 20:27 | Сообщение # 2239 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real ( ) Нет.У меня нет генератора.
Andrew вроде правильно сказал приборы не нужны крот делает всё сам
повторю ещё раз проверял сам на 11 прошивке сравнивал с приборами
используем напряжения авто балансировки катушки так как А=2048=1вольт
то для простоты пересчёта возьмём 10мвольт входное напряжения и получаем коэффициент А=10мвольт умножаем на 2048 и делим на 1000 =20.48
всё делаем с отключённой катушкой
1.заходим в меню ставим А=20 то есть 10 мвольт и выключаем крота
2.выпаиваем R14 по схеме 10ком
3. припаиваем короткий проводник от DAC1 на вход усилителя то есть на конденсатор С12
4 включаем крота и смотрим напряжения разболанса у меня оно получилось около 1000 мвольт делим на 10 мвольт входного напряжения.получаем коэффициент передачи усилителя рх в 100 раз по напряжению или около 40дб
и вся проверка припаять один провод и отпаять резистор
Сообщение отредактировал уц6сс - Суббота, 06.09.2014, 22:09 |
| |
| |
| Andrew | Дата: Суббота, 06.09.2014, 22:46 | Сообщение # 2240 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| уц6сс, молодец! все правильно рассказали. Я попытался это программно реализовать без выпаиваний. Смотрим, что получилось измеряем- критикуем...
|
| |
| |
| Nixoid34 | Дата: Воскресенье, 07.09.2014, 00:33 | Сообщение # 2241 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Доброго всем вечера! Скачал новую прошивку, перегрузился с линуха на винду, прошил новой прошивой и вот о чудо, маски устанавливаются!!!! КУ показало 84.... R10 стоят 2 резистора по 1к параллельно. Сегодня ходил по своему огороду нашел 3 коп совдеповских 77 года. Спасибо Andrew за такой чудесный прибор!!!!
Сообщение отредактировал Nixoid34 - Воскресенье, 07.09.2014, 00:41 |
| |
| |
| real | Дата: Воскресенье, 07.09.2014, 13:11 | Сообщение # 2242 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата Nixoid34 ( ) Я попытался это программно реализовать без выпаиваний. Смотрим, что получилось измеряем- критикуем...
У меня КУ 59.
Сразу несколько вопросов.
Как поступать - Задавить обратную связь, уменьшением номинала R10 или заменить операционник (у меня стоит AD8091A)? Если менять операционник - какой из 3-х предложенных на схеме лучше?
Причина вопроса - задавливая обратную связь резистором R10 прицепом задавится и компенсатор.
Сообщение отредактировал real - Воскресенье, 07.09.2014, 13:26 |
| |
| |
| уц6сс | Дата: Понедельник, 08.09.2014, 18:48 | Сообщение # 2243 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата real ( ) Причина вопроса - задавливая обратную связь резистором R10 прицепом задавится и компенсатор

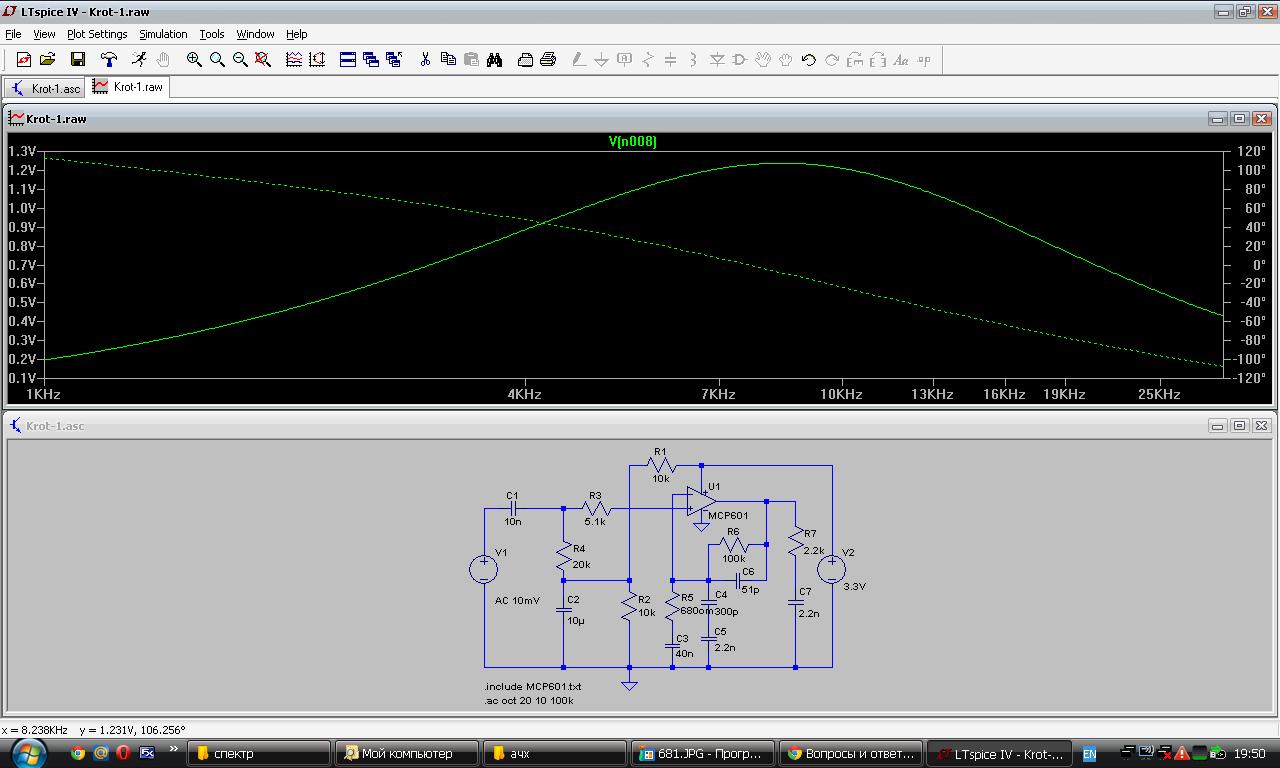

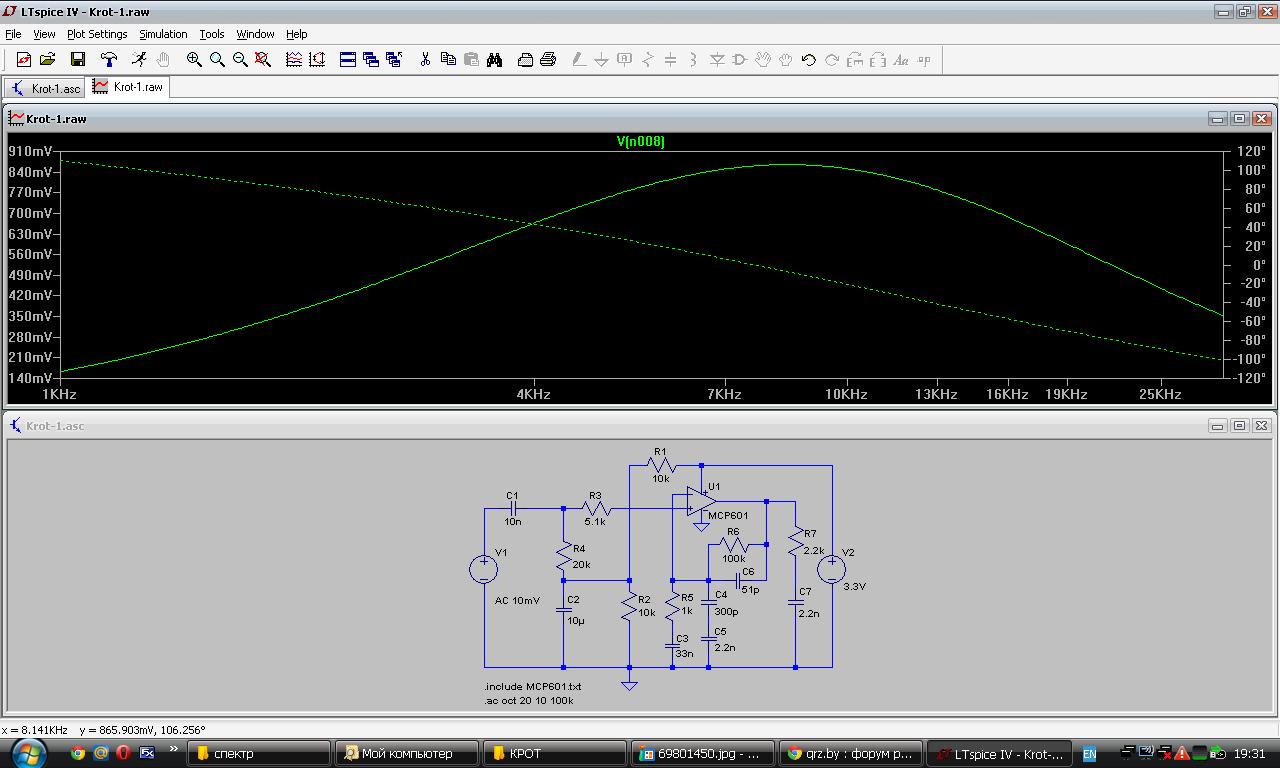

если смоделировать
при 1 ком коэффициент около 90
при 680 ом коэффициент около 120
Сообщение отредактировал уц6сс - Понедельник, 08.09.2014, 19:52 |
| |
| |
| Gri | Дата: Вторник, 09.09.2014, 10:44 | Сообщение # 2244 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| добрый день! у меня такая проблема (уже писал ) при отключенной катушке прибор пищит! установка ацп в ноль 4мв! если вход ацп замкнуть на общий все равно прибор пищит!! помогите пожалуйста
|
| |
| |
| бэтман | Дата: Вторник, 09.09.2014, 19:37 | Сообщение # 2245 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Если прошил нормально и все номиналы соответствуют, тогда где-то косяк на плате , где-то не пропой. Бери схему , тестер и хорошую лупу и начинай по схеме всё проверять , начиная со входа катушки Также проверь пайку выводов микросхем. При правильной сборке и нормальной пайке всё должно работать нормально. Другого быть не может
|
| |
| |
| Andrew | Дата: Вторник, 09.09.2014, 21:22 | Сообщение # 2246 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Цитата Gri ( ) вход ацп замкнуть на общий все равно прибор пищит!! помогите пожалуйста |
| |
| |
| Gri | Дата: Вторник, 09.09.2014, 21:25 | Сообщение # 2247 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| все проверял! пропаивал все детали по второму кругу ! будет возможность скину фото
|
| |
| |
| Andrew | Дата: Вторник, 09.09.2014, 21:28 | Сообщение # 2248 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Кидайте фото платі а лучше видео со звуком.
Попробуйте ток отключить программно...
|
| |
| |
| gurdal | Дата: Среда, 10.09.2014, 08:38 | Сообщение # 2249 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| hi

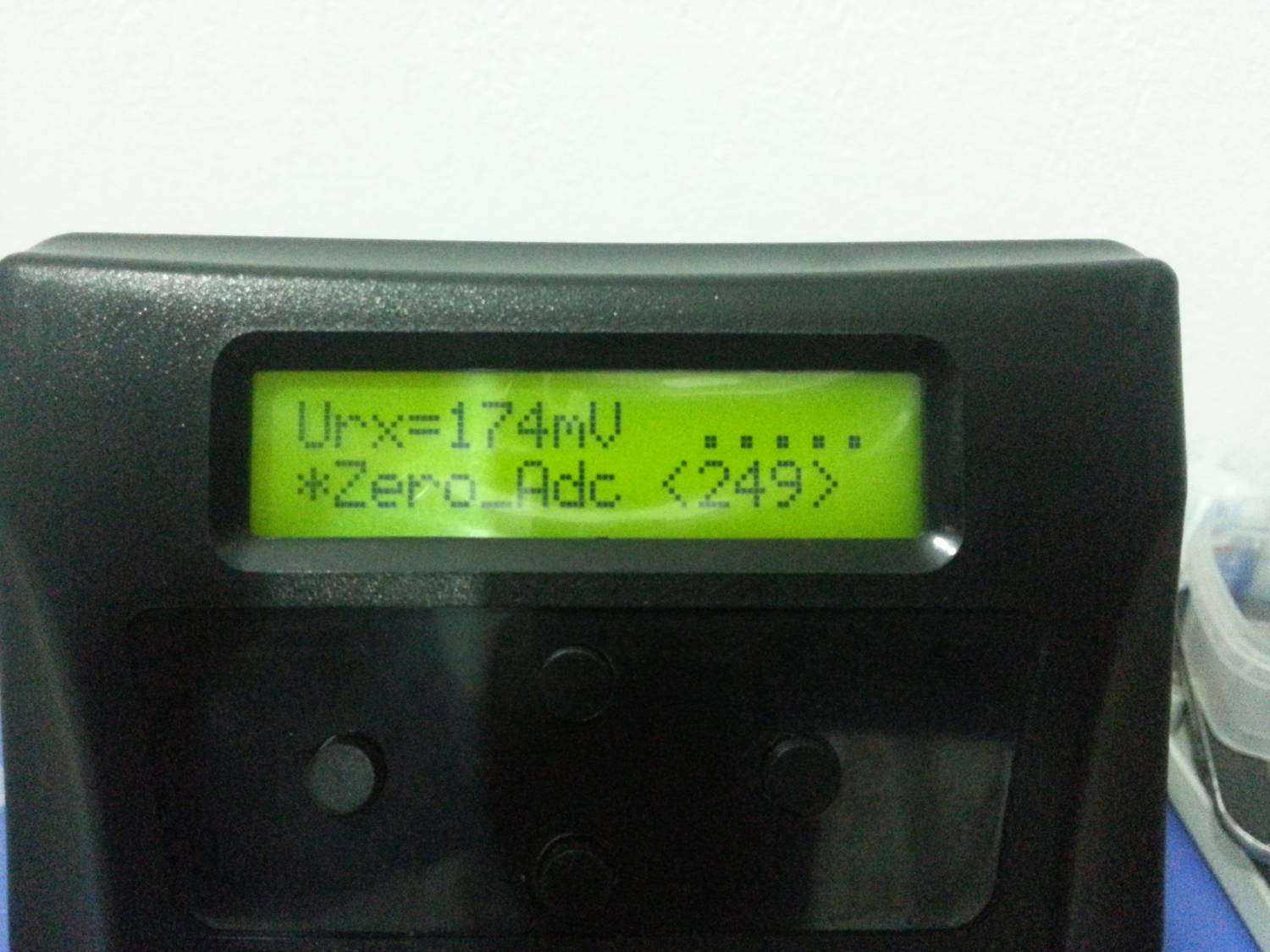

АЦП очень высокие
ATmega pin 44-1.65
TX-8547
Как уменьшить АЦП
|
| |
| |
| fedya_valki | Дата: Среда, 10.09.2014, 09:02 | Сообщение # 2250 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата gurdal ( ) Как уменьшить АЦП
Кнопкой "-".
Что это у Вас за корпус такой красивый? Откуда и как называется?
|
| |
| |
