самодельные штанги
| |
| zazibalo | Дата: Воскресенье, 20.11.2016, 18:38 | Сообщение # 1 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| года полтора назад увлекся металлоискателями, возник вопрос с штангой к ним, покупные мне не подходят, короткие они для моих двух метров, решил делать сам из стеклопластика, было изготовлено несколько вариантов с круглыми трубками, на данный момент делаю с квадратным сечением, по-типу го-файнд, но с возможностью смены верхнего колена на деусоподобное.

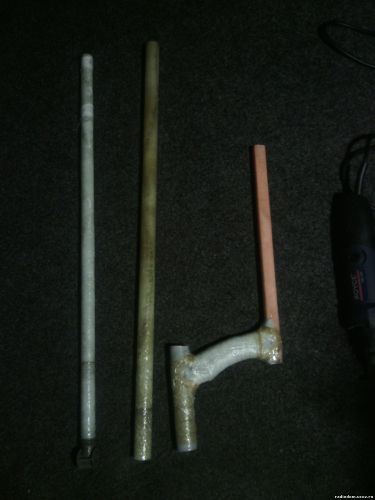

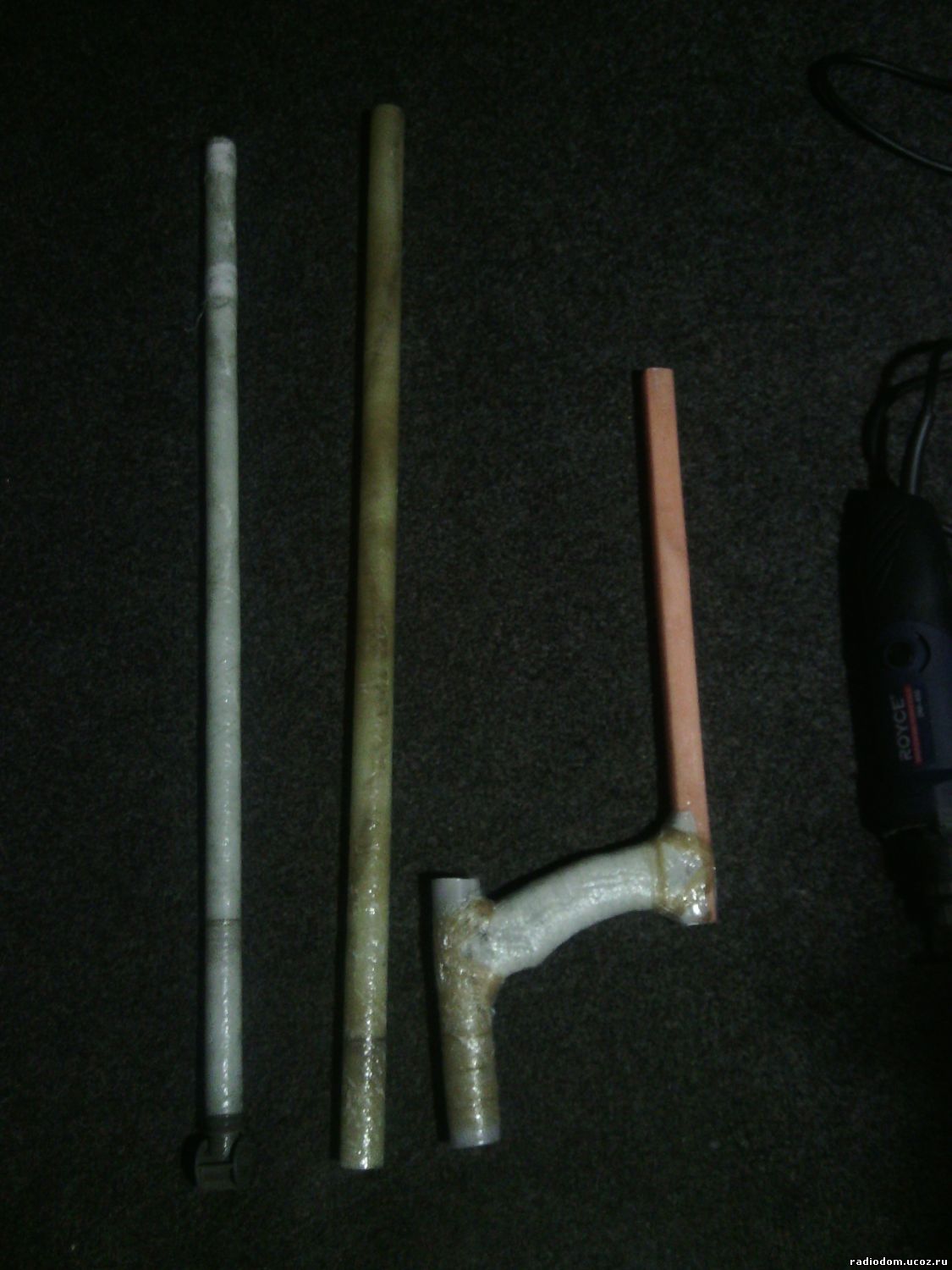

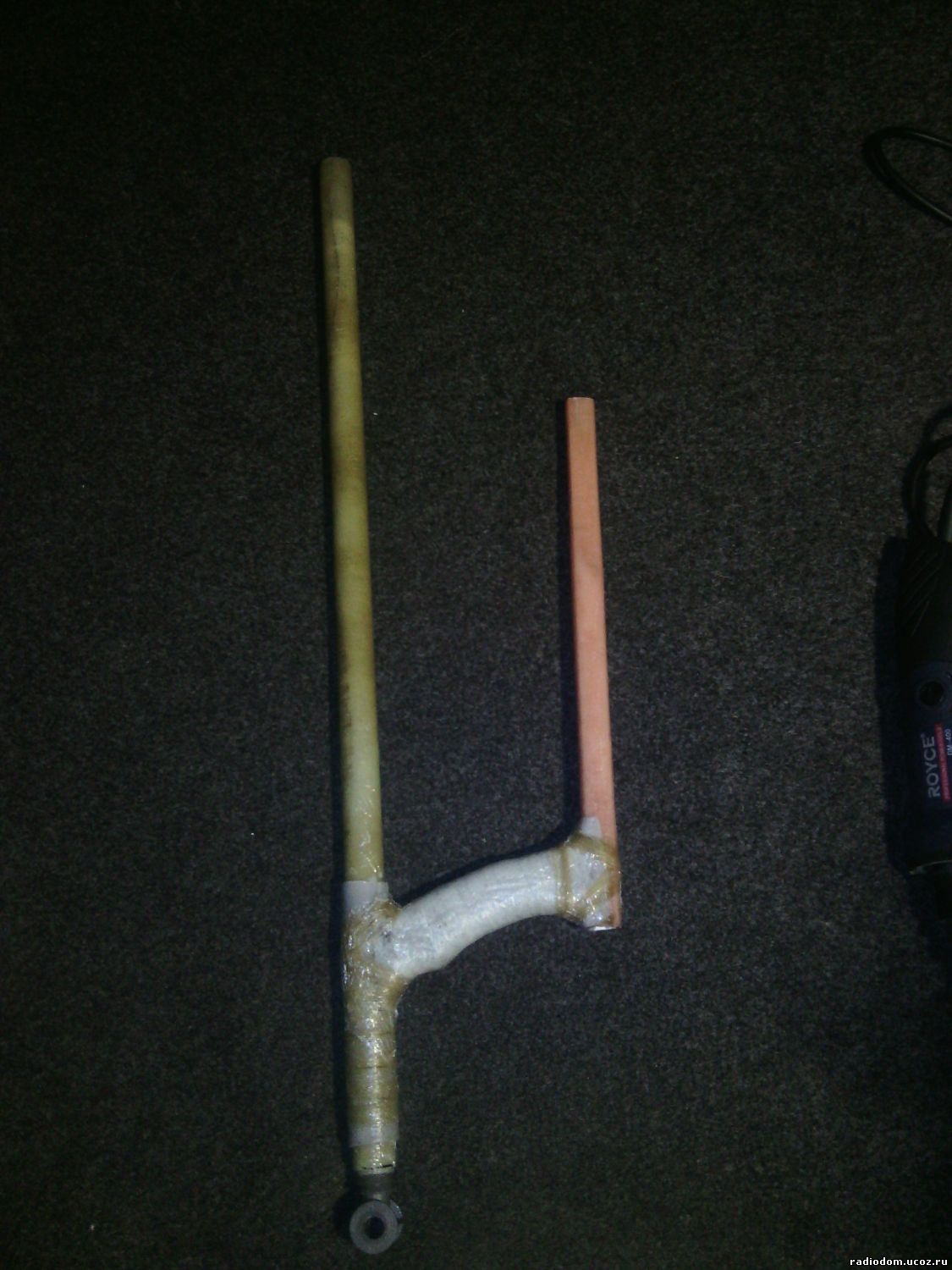

не могу добавить больше двух фотографий, не освоил еще сайт.
процесс изготовления круглых трубок до ужаса прост:
материалы: нужно две трубки, 16мм (советская лыжная) и 20мм(водопроводная пластиковая), скотч широкий, большой моток, литол в тюбике, эпоксидка, стеклоткань, нож, маркер, перчатки медицинские, бинт, наждачка средней зернистости.
сам процесс:
1) берем трубку, с запасом длины, например, хотим 80см стеклопластиковую, значит берем 1.20-1.50 трубы на которой будем мотать, дабы удобно было держатся руками.
труба должна быть с максимально ровной поверхностью, без бугров и дыр.
2)мажем трубу литолом с одного конца и не доходя сантиметров 25 до другого, потом аккуратно обклеиваем трубу скотчем, желательно избежать заминов скотча.
3) место без литола будет местом за которое мы будем держатся при намотке стеклоткани.
4)рассчитываем количество слоев стеклоткани которые хотим намотать, на трубки малого диаметра надо больше слоев, большего-меньше, так как крепость начинает достигаться за счет ребра.
5) отрезаем стеклоткань, взвешиваем или рассчитываем вес, готовим компоненты для эпоксидки, желательно использовать пигмент, так как даже если красить светлую трубку, вид никакой.
6) есть разные методики пропитки стеклоткани, я делаю тупо и просто, на листе фанеры обмотанный пищевой пленкой ложу выкройку стеклоткани, выливаю на нее эпоксидку, а потом немного размазываю её по выкройке, после, складываю в несколько слоев и жмакаю руками до полной пропитки ткани)
7) мотаю ткань на трубу, надо мотать так чтоб не было воздушных пузырей, после намотки можно укатать ткань, одной рукой вращаем трубу, второй стягиваем ткань.
8) берем бинт и обматываем им ткань в натяжку, можно в несколько слоев, этим способом мы выдавливаем лишнюю эпоксидку, сжимаем слои ткани, и при последующей шлифовке мы будем стачивать бинт, а не стеклоткань, что не так вредно.
9) можно также обмотать нашу заготовку в несколько слоев скотча, клеем наружу, при этом мотать в натяжку и перекрещивая слои скотча. Потом берем иголку и дырявим скотч во многих местах, выйдет довольно много лишней эпоксидки, на прочность это влияет как ни странно, в положительную сторону, так же уменьшается вес.
10) после застывания заготовки, снимаем с опоки, снимаем скотч, радуемся.
Сообщение отредактировал zazibalo - Воскресенье, 20.11.2016, 19:04 |
| |
| |
| янукович | Дата: Воскресенье, 20.11.2016, 18:54 | Сообщение # 2 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| zazibalo, нормальненько получается! Зашкурить и покрасить, будет как фирма.  А как они по прочности, не ломаются?
|
| |
| |
| zazibalo | Дата: Воскресенье, 20.11.2016, 19:05 | Сообщение # 3 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| на трубке 2х2см, длиной 50см и толщиной стенки 1.5мм я стоял своими 90кг.
и видео: https://www.youtube.com/watch?v=VRfsybIw_e0&feature=youtu.be
Сообщение отредактировал zazibalo - Воскресенье, 20.11.2016, 19:10 |
| |
| |
| Andrew | Дата: Воскресенье, 20.11.2016, 20:27 | Сообщение # 4 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Держал в руках, легкая и прочная, Мечта поэта!) Жаль технология изготовления сложная...(
|
| |
| |
| zazibalo | Дата: Воскресенье, 20.11.2016, 21:19 | Сообщение # 5 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Andrew ну, сначала я хотел найти готовые и купить, но оказалось что в Украине нет такой номенклатуры, нельзя подобрать, чтоб одна в другую входили, а даже те что есть, тяжелые до ужаса.
приходится выкручиваться. По расходным материалам выходит где-то 30 грн трубка. это при кустарном изготовлении.
Так что цены на потобного рода штанги считаю завышенными. как вот например.
http://andersondetectorshafts.com/products/carbon-fiber-detector-shafts/minelab/
|
| |
| |
| Sleepwalker | Дата: Понедельник, 21.11.2016, 10:19 | Сообщение # 6 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| не любят у нас люди простоту и удобство....удочка те же яйца, но проще)

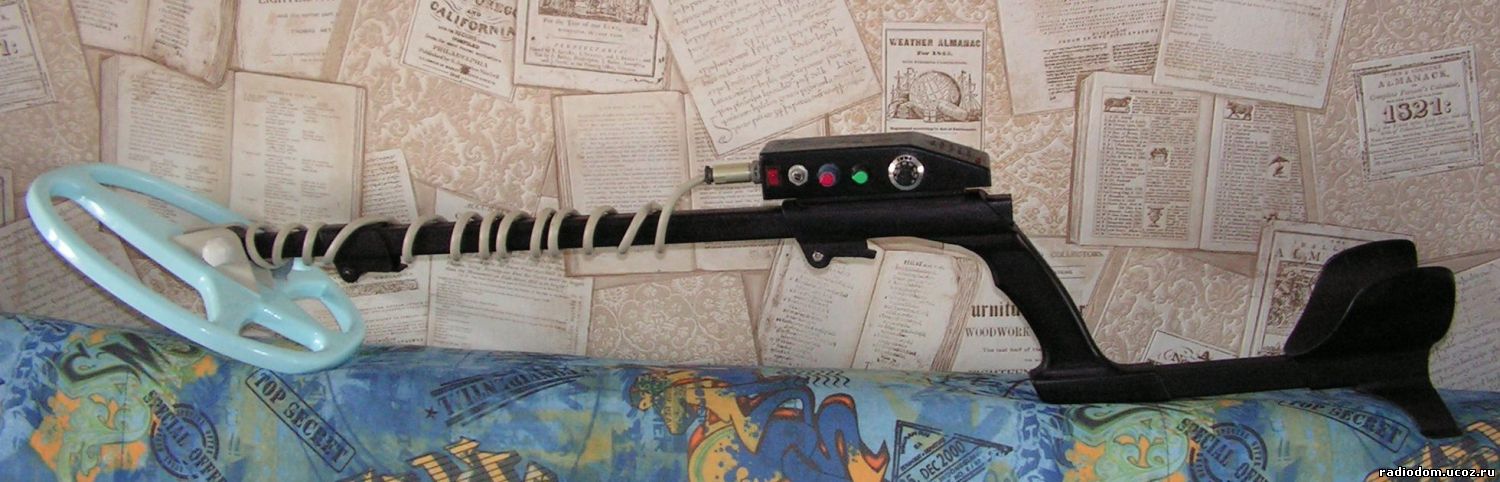

принцип тот же, но вместо изготовления трубок берутся трубки от телескопической удочки. конструкция получается прочная и легкая. уже 3 года хожу с ней без единого намека на поломку...датчик в 900 грамм(был у товарища такой) держит легко
Сообщение отредактировал Sleepwalker - Понедельник, 21.11.2016, 10:28 |
| |
| |
| zazibalo | Дата: Понедельник, 21.11.2016, 19:03 | Сообщение # 7 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| ну, некоторые так и про самодельные мд говорят)
иногда хочется поиграться из любви к процессу.
|
| |
| |
| янукович | Дата: Понедельник, 21.11.2016, 19:15 | Сообщение # 8 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| zazibalo, хотел уточнить... Вы используете стеклоткань, или стекловолокно? Если стеклоткань, то обжиг ее делаете (над огнем), для удаления парафинов?
|
| |
| |
| zazibalo | Дата: Понедельник, 21.11.2016, 19:28 | Сообщение # 9 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| янукович у меня стеклоткань на прямом замасливателе, можно не обжигать, один раз прогрел, чтоб влагу удалить, и храню себе в пакетах.
брал у себя в городе (Винница), вот этот сайт, если что http://эпоксидная-смола.in.ua/
|
| |
| |
| zazibalo | Дата: Понедельник, 21.11.2016, 20:47 | Сообщение # 10 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline

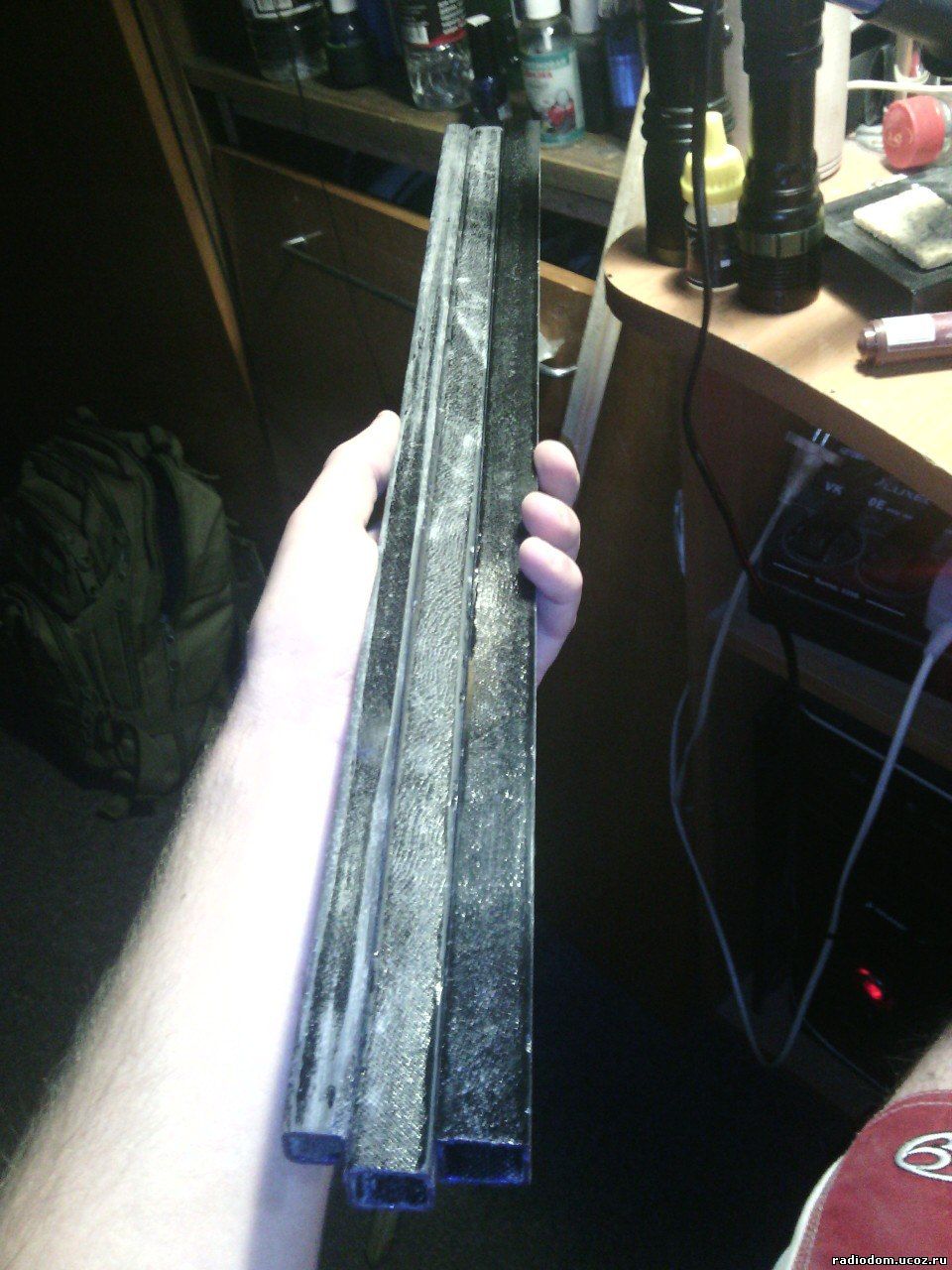

| снял третье колено с опоки, вес колен вышел 90, 90, 100. причем нижнее самое тяжелое, так как стенка там 2.5мм. самая тонкая стенка в верхнем колене, так как жесткость там достигается за счет ребра.
осталось сделать два колена, 15см и 40см для подлокотника. общий вес надеюсь уложить в 500 грамм. максимальная длина штанги будет 145см в разложенном виде.

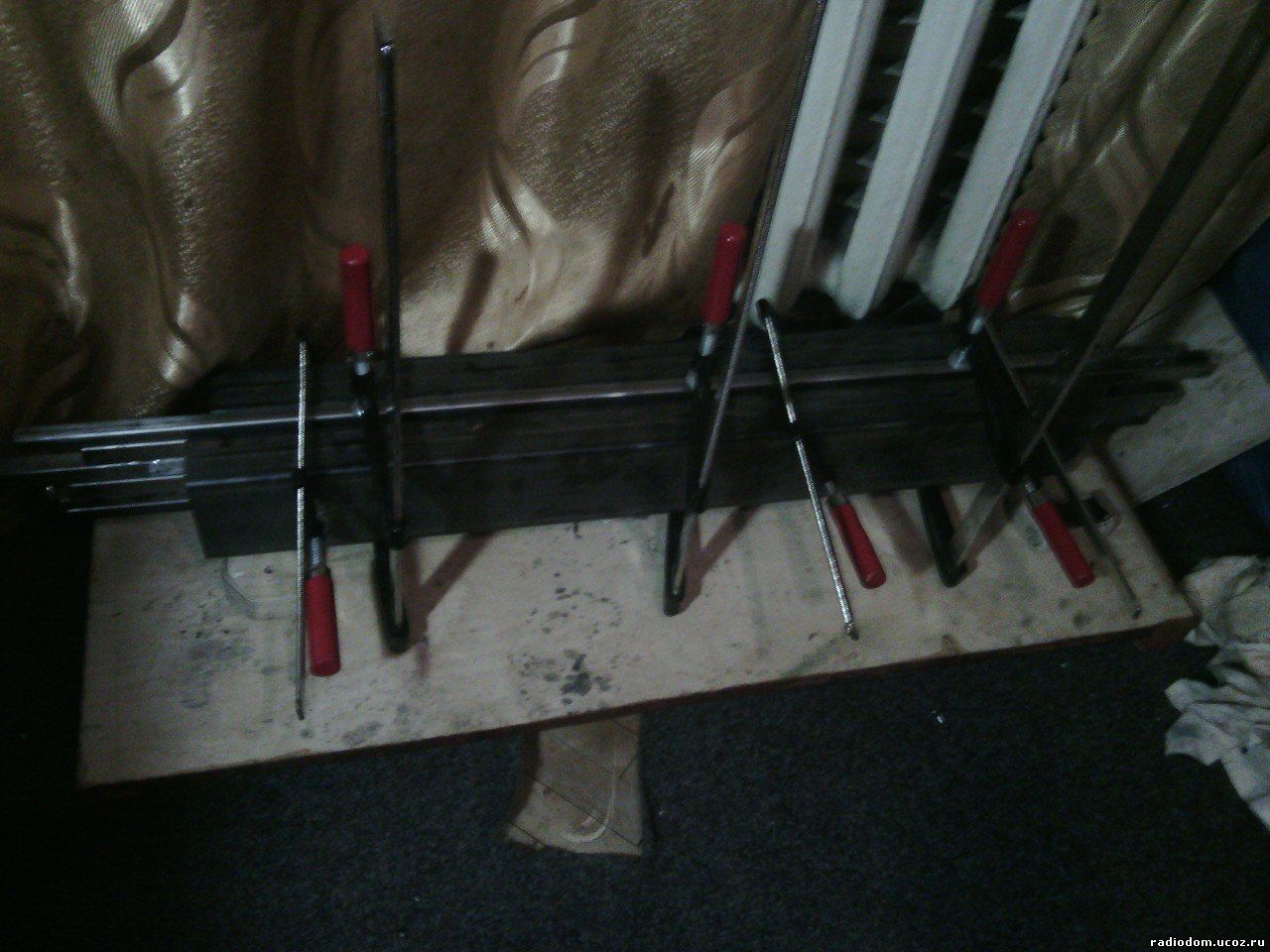

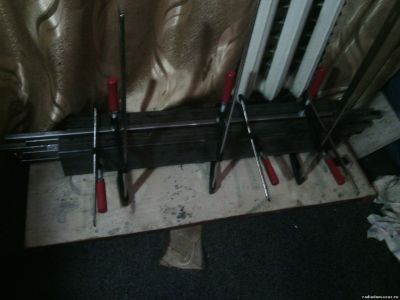

на фото опока в которой формируется квадратное колено.
на видео три колена, процесс складывания.
https://youtu.be/jAEP0sEJ23Q
Сообщение отредактировал zazibalo - Понедельник, 21.11.2016, 21:00 |
| |
| |
| Sleepwalker | Дата: Вторник, 22.11.2016, 00:51 | Сообщение # 11 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата zazibalo (  ) на видео три колена, процесс складывания. |
| |
| |
| zazibalo | Дата: Вторник, 22.11.2016, 20:22 | Сообщение # 12 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| все нормально будет фиксироваться)

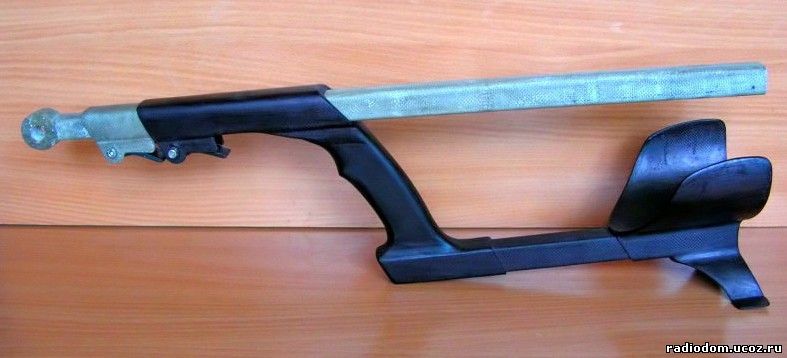

вдохновила меня вот єта штанга, фиксаторы будут такие же.
Сообщение отредактировал zazibalo - Вторник, 22.11.2016, 20:23 |
| |
| |
| zazibalo | Дата: Среда, 12.04.2017, 16:17 | Сообщение # 13 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| выдалось время, доделал.

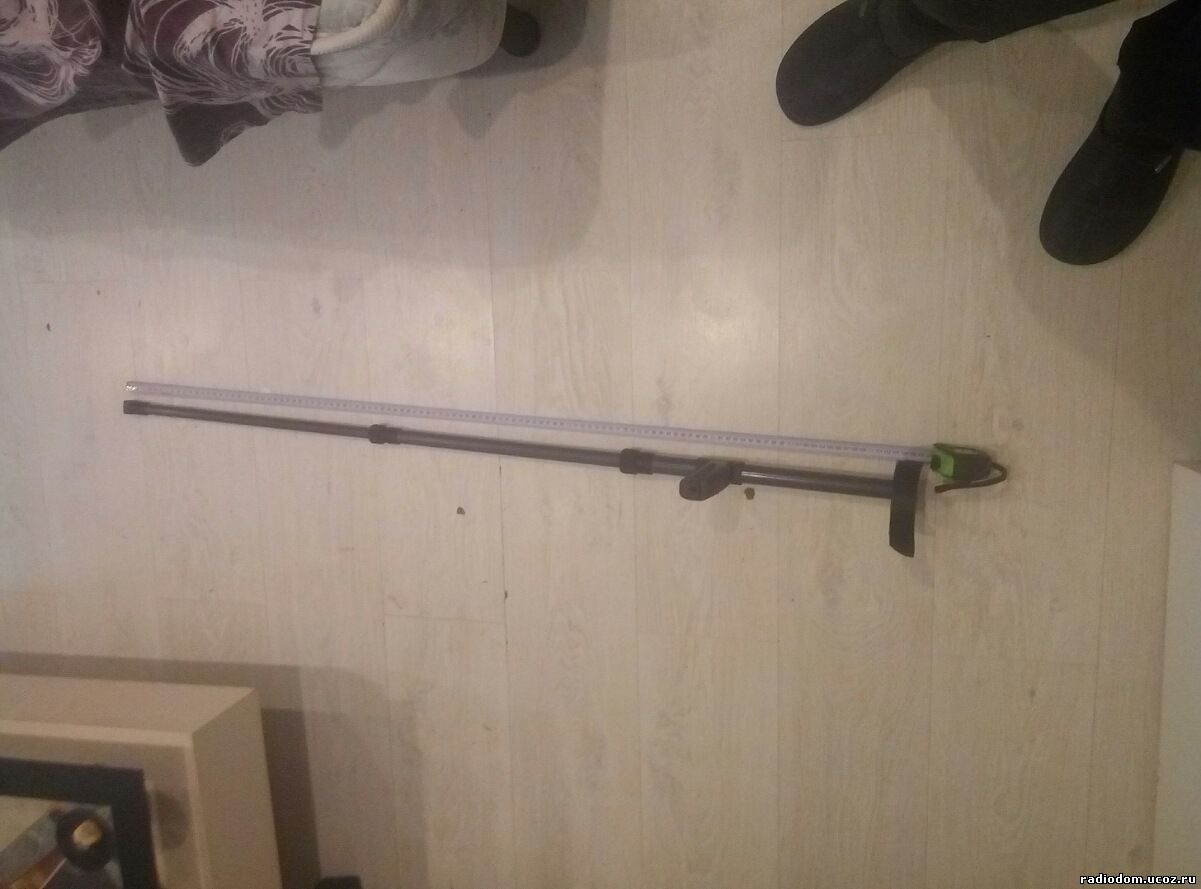

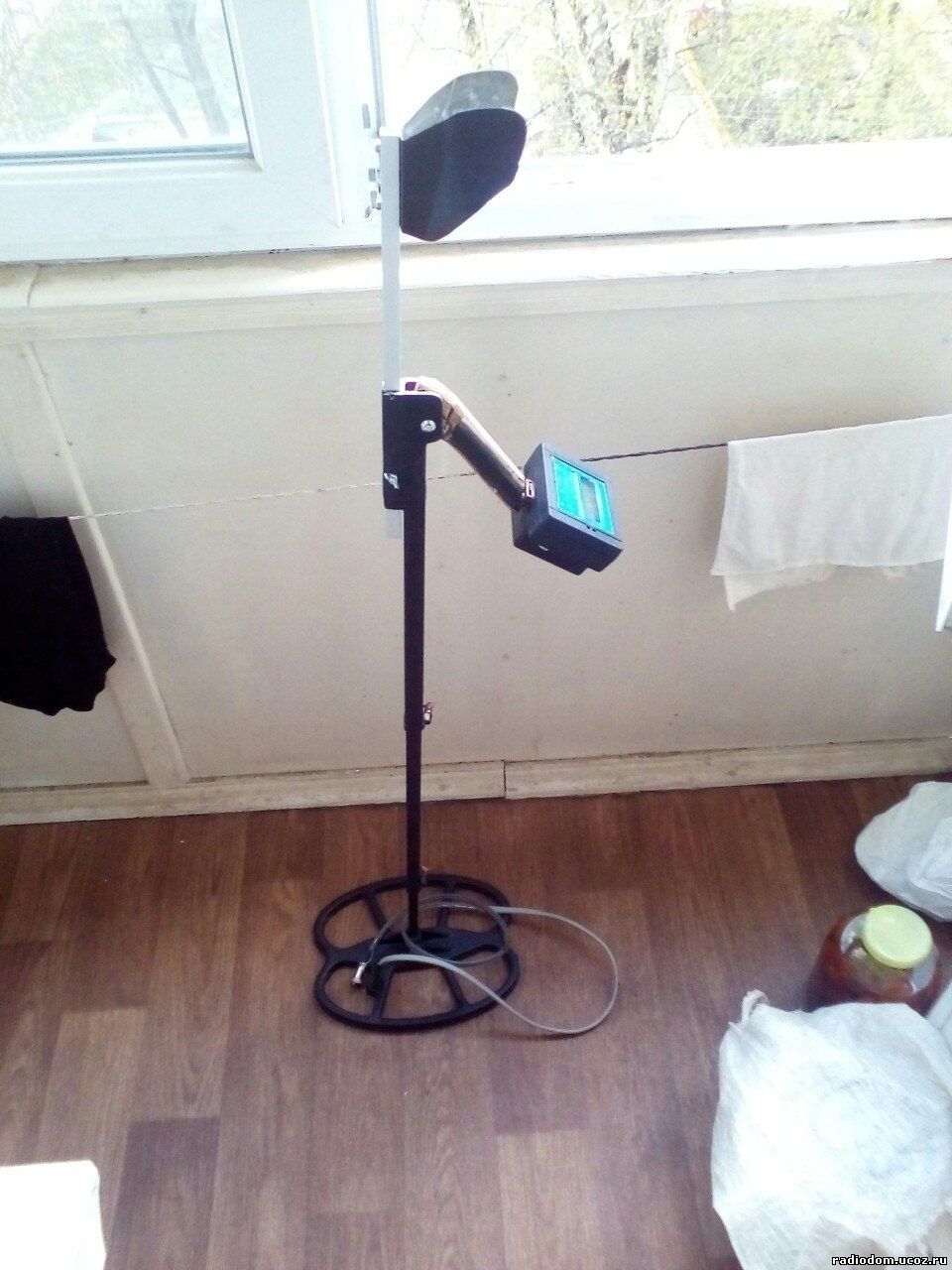

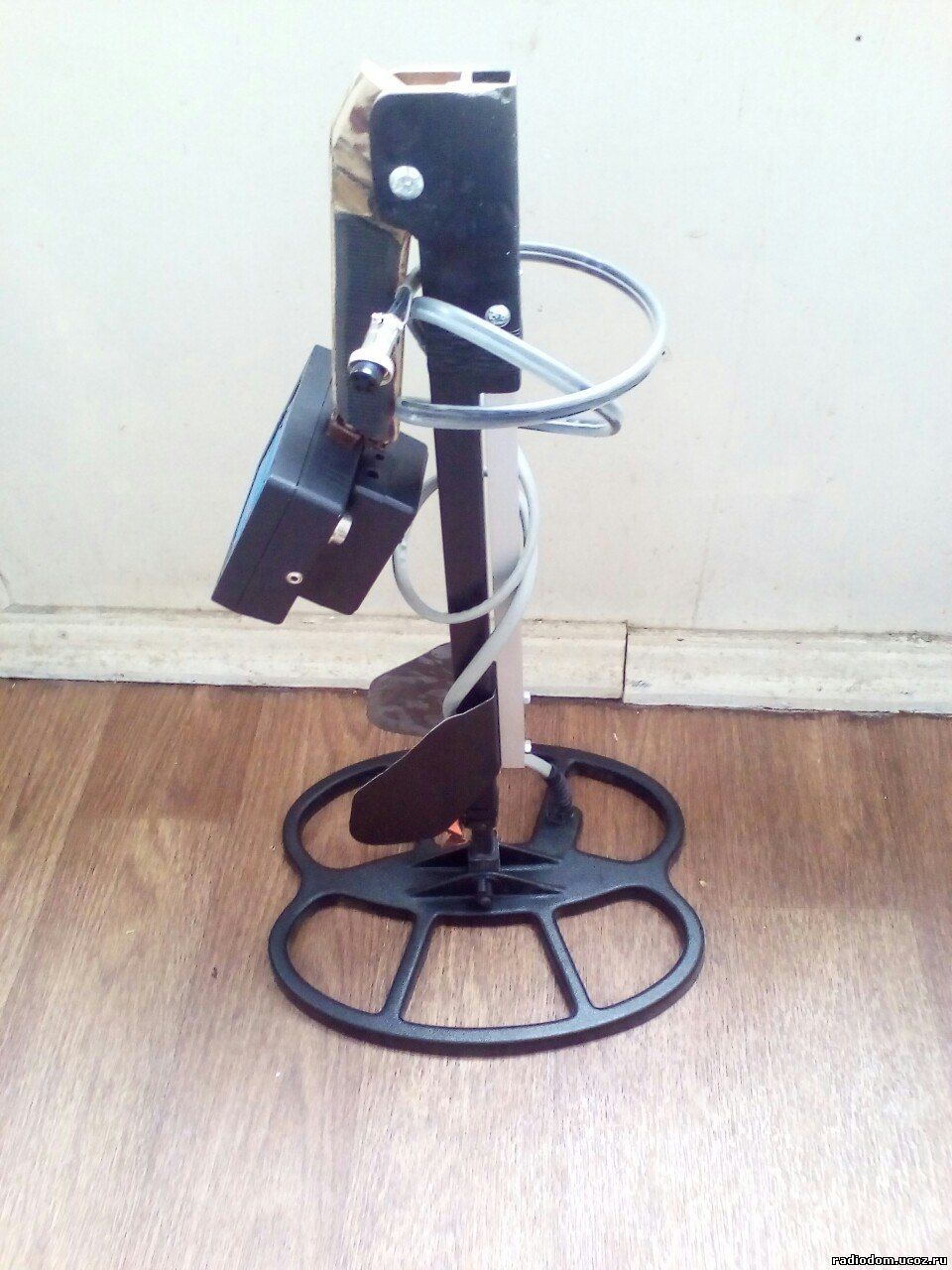

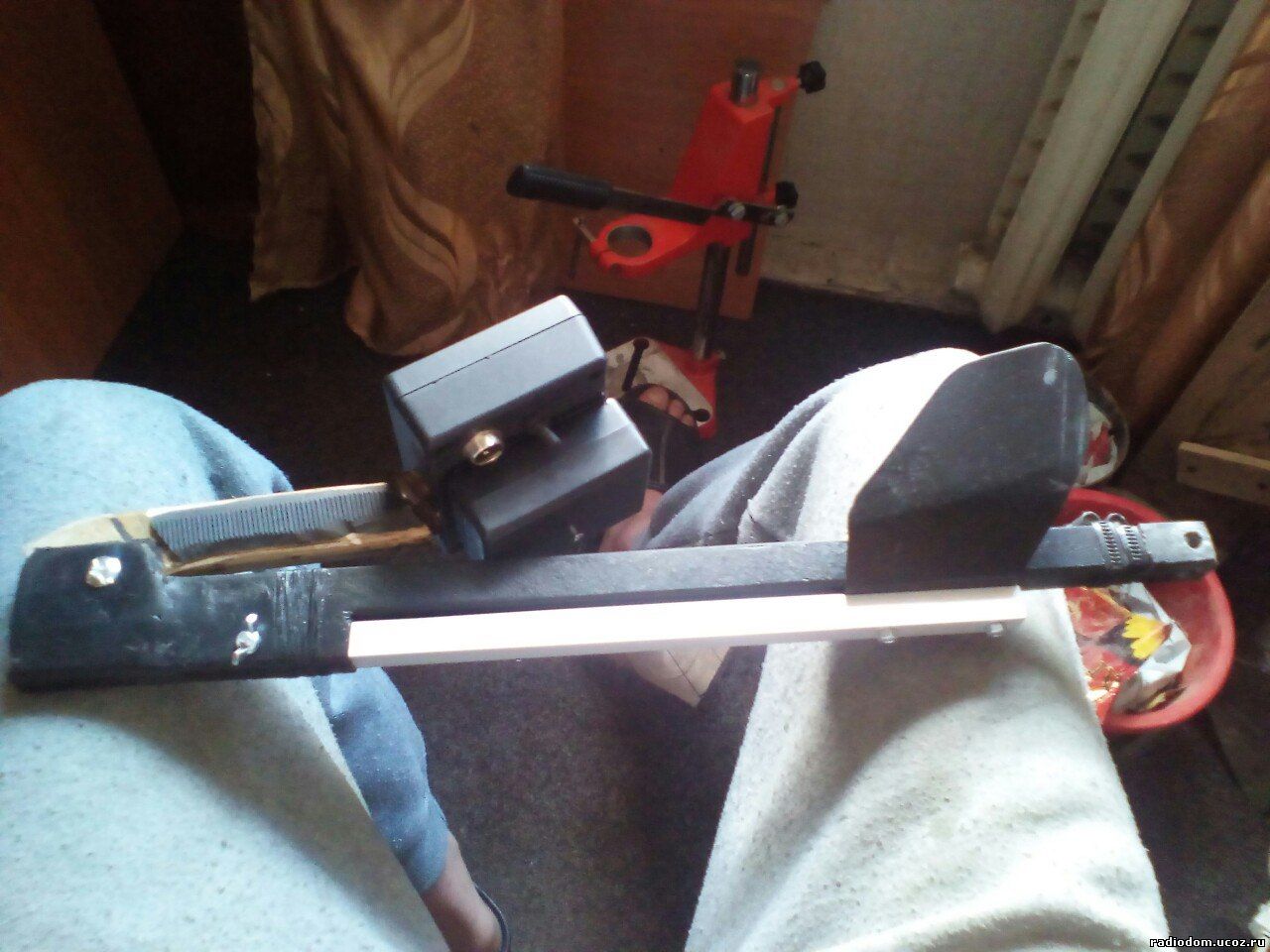

вес 600 грамм, в сложенном состоянии 50см, в разложенном, ну, где-то до 1.4-1.5 метра.
остались визуальные работы (ручку вывести, шпаклянуть кое-где), которые будут делаться после пары выходов на коп.
штанга задумывалась как вольная копия го-файнда, для максимальной компактности. по габаритам получилось меньше, по весу больше, не умею я легкие датчики делать. весь прибор в сборе около полутора кило.
|
| |
| |
| pmcorgua | Дата: Пятница, 24.04.2020, 21:33 | Сообщение # 14 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline

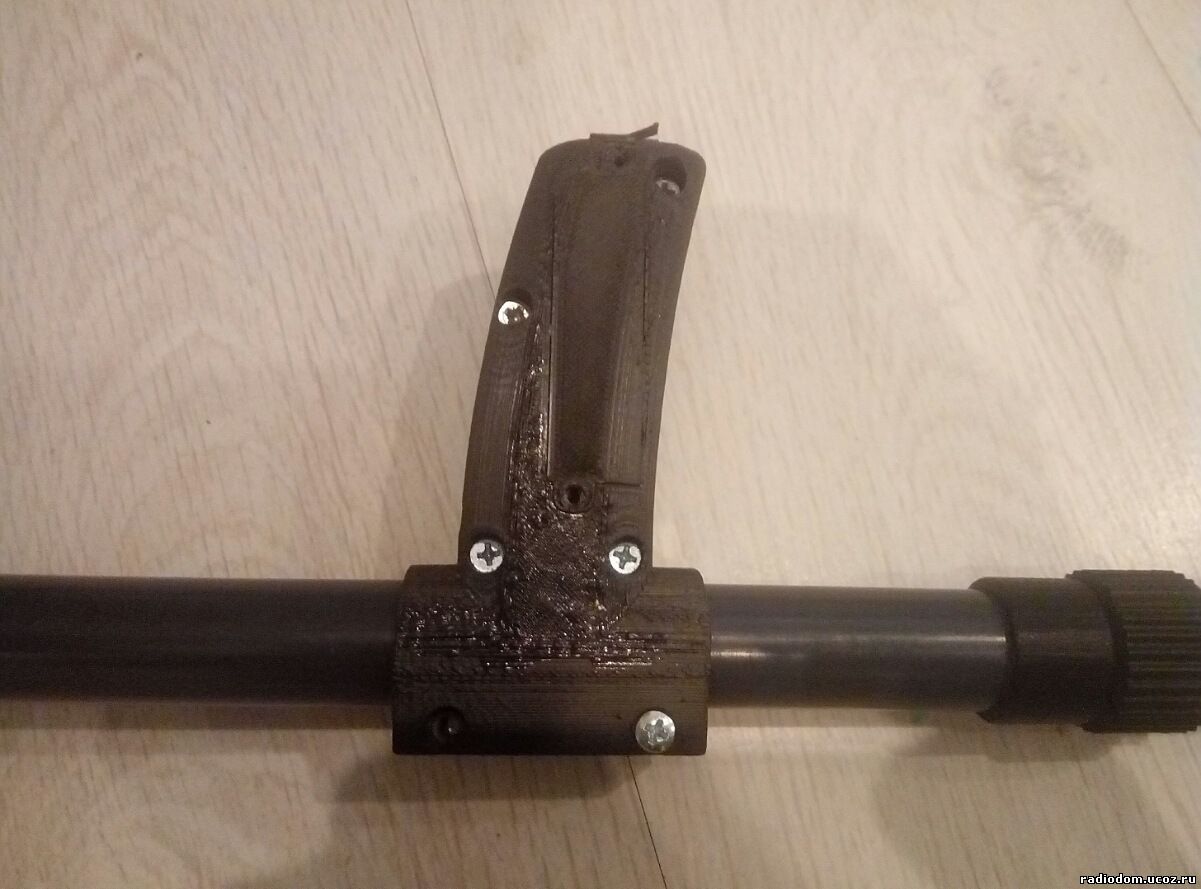

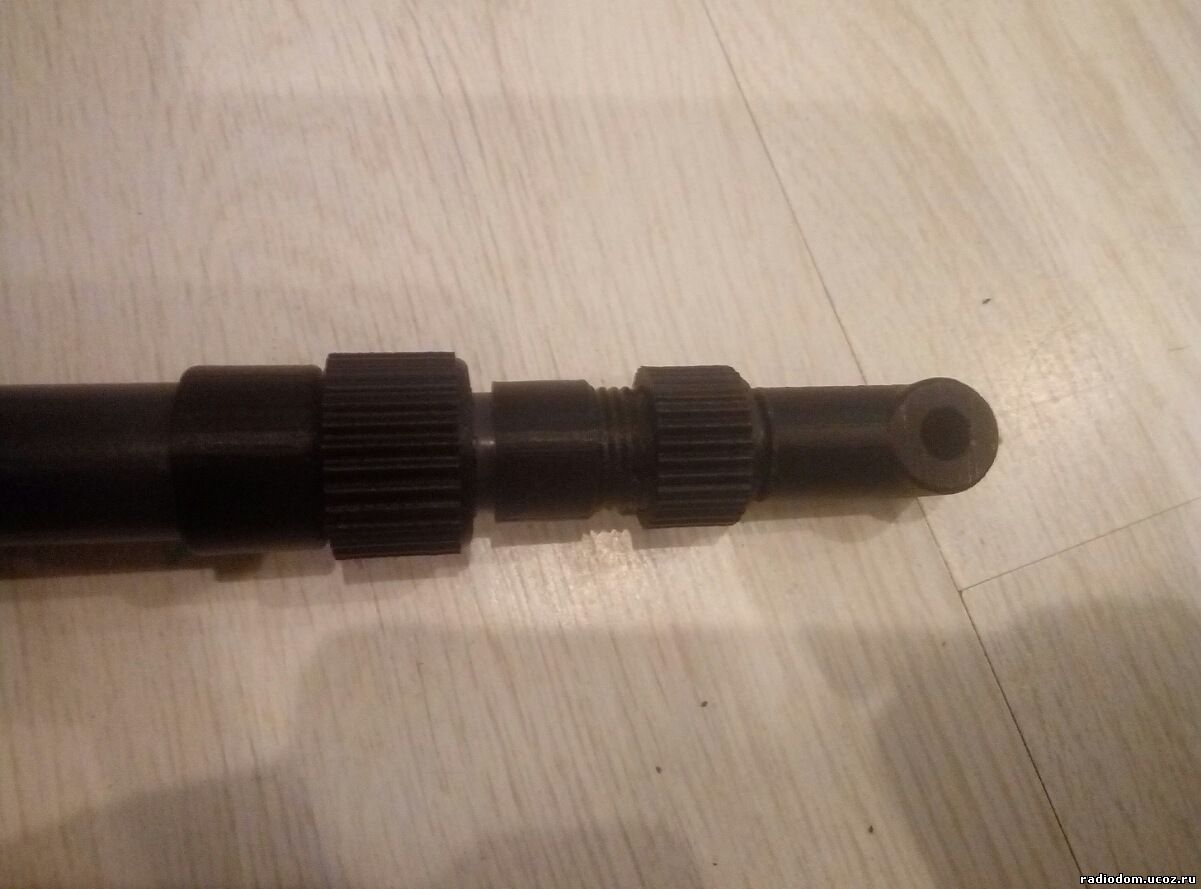

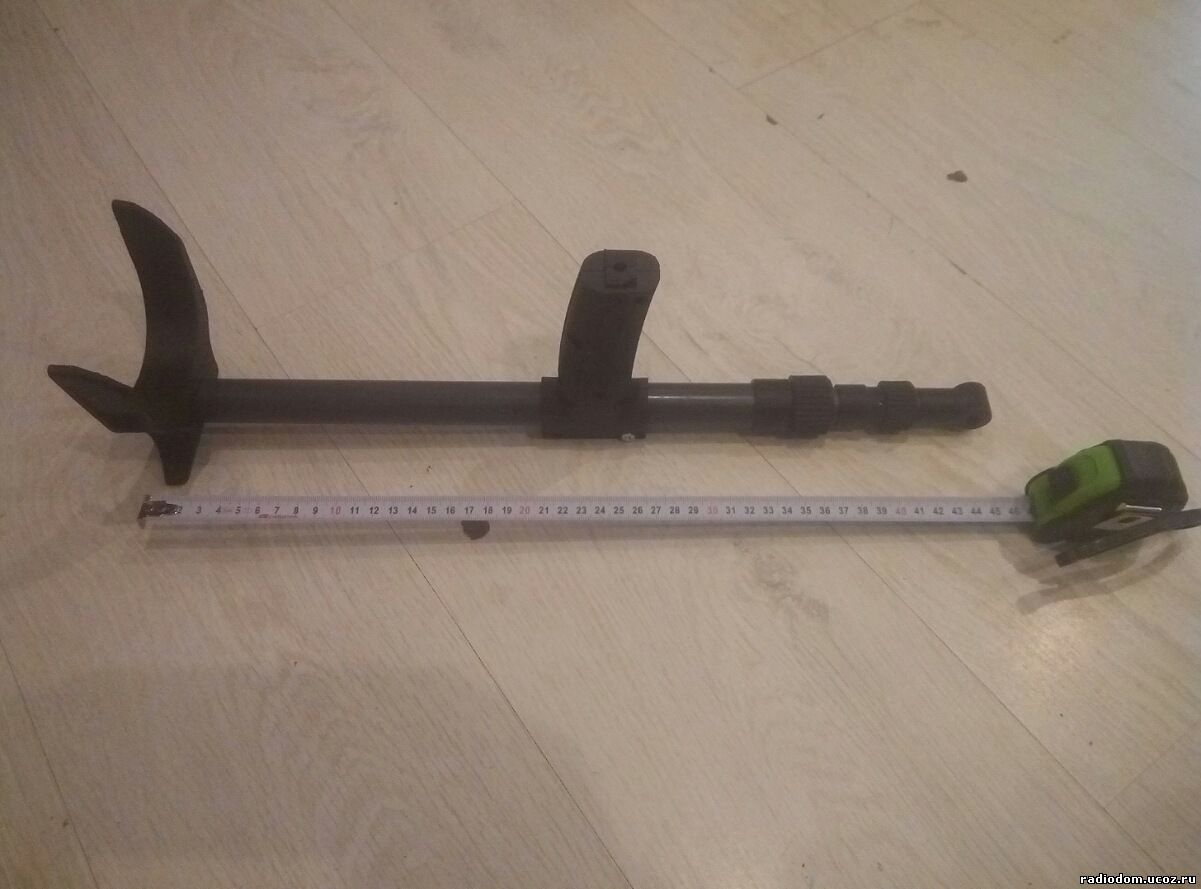

| Добрый день. Пластиковая штанга. 46см в сложенном и 115 в разложенном. 400 грамм вместе с аккумулятором 18650. Аккумулятор, контроллер заряда и повышающий преобразователь в ручке.
Контроллер заряда TP4056 https://aaa.kiev.ua/modul-z....icrousb
Повышающий преобразователь MT3608 https://aaa.kiev.ua/impulsn....-mt3608
Трубы 16, 20, 25 мм.
Печатал на самодельном принтере.
|
| |
| |
