Катушки для "Крота"
|
|
| jo | Дата: Среда, 10.07.2013, 17:18 | Сообщение # 181 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| У меня без пропитки цапонлаком катушка не держала форму. Она была намотана проводом 0.2 по меди и после того, как я снял её с оправки, на которой наматывал, она свернулась в несколько оборотов. Как будто она не из меди, а из какого-то сталистого материала. Разогнул, надел обратно на оправку, помазал кисточкой цапоном, снял - катушка сохранила нужную круглую форму. Вот и думаю, что это за проволока такая упругая мне попалась. По цвету - медь.

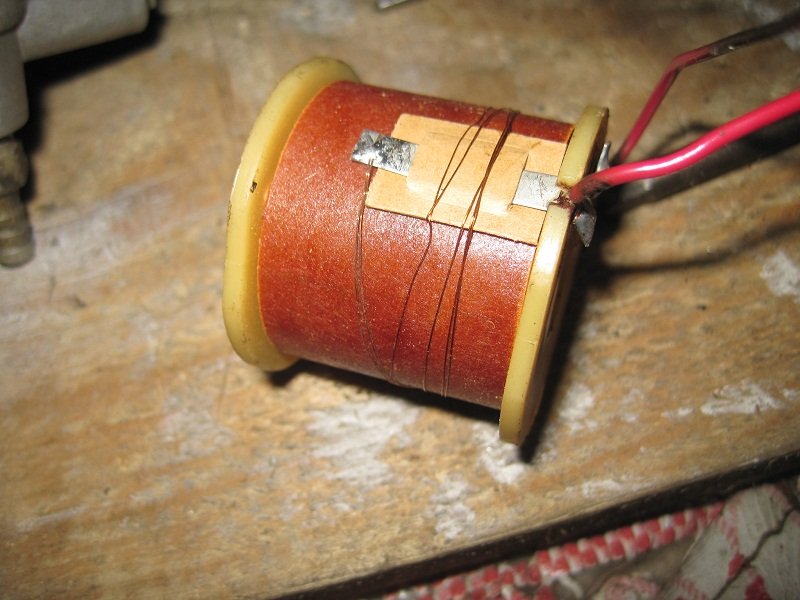

Сопротивление катушки диаметром 22 сантиметра, состоящей из 190 витков, получилось 125 Ом. Это в пределах нормы? Проволока взята с катушки от счётчика электроэнергии. Выглядит так:
Сообщение отредактировал jo - Среда, 10.07.2013, 17:21 |
| |
| |
| TCB | Дата: Среда, 10.07.2013, 19:52 | Сообщение # 182 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата (jo) Это в пределах нормы?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| янукович | Дата: Среда, 10.07.2013, 20:09 | Сообщение # 183 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Вы ее не выбрасывайте. Для приемного контура большое сопротивление, это не плохо. Попробуйте подключить и настроить. Возможно будет лучше чем медная. Потом сможете запатентовать сие изобретение.
|
| |
| |
| jo | Дата: Пятница, 12.07.2013, 07:44 | Сообщение # 184 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| А в каких пределах обычно бывает сопротивление приёмной катушки?
Сообщение отредактировал jo - Пятница, 12.07.2013, 07:45 |
| |
| |
| янукович | Дата: Пятница, 12.07.2013, 09:07 | Сообщение # 185 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| У меня на "кольце" 50Ом.
|
| |
| |
| bliznecvy | Дата: Понедельник, 15.07.2013, 17:08 | Сообщение # 186 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| янукович, к слову о выборе точки настройки разбаланса, мы с Вами обсуждали раньше. Были холодные ночи +10 и я настроил DD-55мв. днем положил катушку на солнце, корпус нагрелся как мне показалось до 36-40 градусов-результат 800мв. Что вполне меня устроило, если учесть, что в резерве еще автобаланс, который я не использовал. Спасибо за внимание.
Сообщение отредактировал bliznecvy - Понедельник, 15.07.2013, 17:08 |
| |
| |
| янукович | Дата: Суббота, 27.07.2013, 14:18 | Сообщение # 187 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| В продолжении нашей с Анатолием дискуссии... О том чтобы в РХ мотать немного витков. Сегодня порывшись у себя в "закромах Родины" я нашел (от чего уже не помню) две половинки ДД 24см, намотанные тонким проводом. Сколько там витков мне не известно (давно мотал... и забыл), но проверив индуктивность (китайским мультиметром) могу сказать ТХ - 1.73мН. РХ - 1.42мН. Там, по всей видимости в РХ, проводом 0.2мм 55 витков, в ТХ - проводом 0.35мм. 60 оборотов... Так вот, подключил я все это к К-2... настроил на частоту 8100гц (конденсатор в ТХ контур получился порядком 250нан, р3 вообще не ставил (хотя можно было и поставить 2ома). Ток накачки вышел максимальный 150-160мА, но я убрал подстройкой к 110мА. В приемнике поднял усиление р10 - 170ом, с15 - 220нан. В контур РХ поставил конденсатор 68нан. Начал балансировать половинки ДД. К моему удивлению все прошло мягко и плавненько. Свел баланс к 20мВ... без подстройки петлей, только двигая половинки... и это при том, что "намотки" не экранированы. Все лежит на столе не закреплено (изолентами, малярным скочем, термоклеем не пользовался). В таком положении баланс стоит на месте как вкопанный! Ничего не уходит. Калибровка по ферриту автоматом стала на 274 градуса... (многовато конечно, но феррит прибор кидает в "нужный" сектор и металлы "стали" по своим местам). Учитывая что сейчас, дома, очень много помех, и датчик не экранирован, объективно чувствительность померить не могу. Но могу сказать что работает (не идеально, не отлично.... но вполне сносно)... пятак около 28см.
Это я к чему.... Нужно вести в этом направлении работу. Есть над чем подумать и по-экспериментировать)... Присоединяйтесь к опытам, и у нас получится термостабильный датчик!
П.С. То что коррекция по ферриту показало 274 градуса... навело на "думку" что я перефазировал датчик. Поменял местами концы в РХ. Баланс тяжелее сводился, но получилось 30мв... только передвигая половинки ДД. Откалибровалось по ферриту на 104 градуса. Чуйка так-же нормальная, металлы на месте....
Сообщение отредактировал янукович - Суббота, 27.07.2013, 14:53 |
| |
| |
| Nuclear | Дата: Воскресенье, 04.08.2013, 14:04 | Сообщение # 188 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| пойдут ли для крота катушки: кольцо, ТХ 60 витков провод 0.4 диаметр 23 см, RX 160 витков провод 0.2 диаметр 11.5 см. DD, диаметр половинок 23 см, ТХ 55 витков провод 0.4, RX 150 витков провод 0.2. И для кольца компенсационную катушку какого диаметра мотать? Как ТХ или как RX, и сколько примерно витков?
Сообщение отредактировал Nuclear - Воскресенье, 04.08.2013, 14:06 |
| |
| |
| янукович | Дата: Воскресенье, 04.08.2013, 14:13 | Сообщение # 189 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Такие датчики подойдут. Частоту на ТХ подберете конденсатором (последовательно) в районе 8000гц. На приемную, измеряйте индуктивность и посчитайте в программке по расчету резонанса... приблизительно на 1000гц ниже частоты ТХ. Компенсацию в датчик "КОТЬЦО" мотайте сверху РХ, или внутри ее, как Вам будет удобней... и подключайте к холодному концу ТХ. Что-бы не промахнуться, сразу накрутите 28-30 витков... сколько останется, потом посчитаете.
|
| |
| |
| Nuclear | Дата: Воскресенье, 04.08.2013, 14:26 | Сообщение # 190 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Спасибо, так компенсационная подключается к ТХ? а я думал к RX в противофазе подключать надо.
Сообщение отредактировал Nuclear - Воскресенье, 04.08.2013, 14:27 |
| |
| |
| янукович | Дата: Воскресенье, 04.08.2013, 15:06 | Сообщение # 191 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Подключайте в противофазе к тх... так проще и надежнее. К рх, вроде у асек подключено... но я так не делал, поэтому посоветовать не могу. К тх... и все будет работать.
|
| |
| |
| Nuclear | Дата: Воскресенье, 04.08.2013, 17:57 | Сообщение # 192 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| окай)
|
| |
| |
| Sergeinedotopa | Дата: Четверг, 15.08.2013, 19:51 | Сообщение # 193 |
 Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline

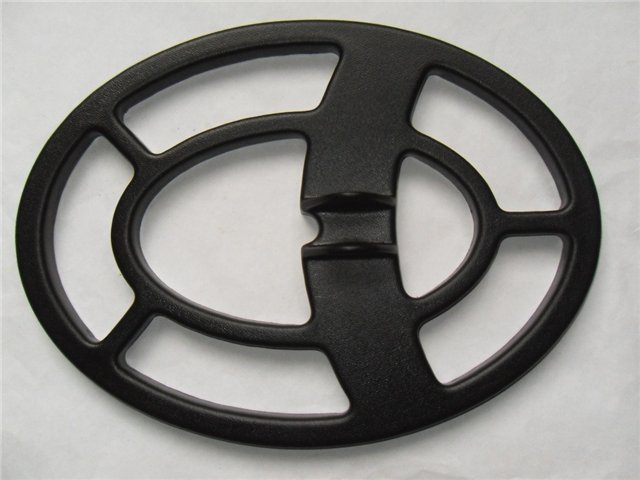

| $IMAGE1$
Сообщение отредактировал Sergeinedotopa - Четверг, 15.08.2013, 19:59 |
| |
| |
| Sergeinedotopa | Дата: Четверг, 15.08.2013, 19:54 | Сообщение # 194 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Какие намоточные данные катушек подойдут для этого датчика:Корпус Mono Размер 30х22см
Сообщение отредактировал Sergeinedotopa - Четверг, 15.08.2013, 19:58 |
| |
| |
| янукович | Дата: Четверг, 15.08.2013, 20:13 | Сообщение # 195 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Я лично, боюсь Вам что-то посоветовать. Сам сейчас нахожусь в поиске оптимального решения по чувствительности и термостабильности. Если по стандарту... так как делают многие, можете мотать витков 45 в передающую (проводом 0.5-0.6мм) и витков 200-220 в приемную (0.2-022мм). Чувствительность будет хорошая, но вот по термостабильности, не скажу... Экраны делайте из графита.
П.С.... забыл дописать.. компенсационной 25-28 витков примерно... потом смотаете...
Сообщение отредактировал янукович - Четверг, 15.08.2013, 20:19 |
| |
| |
