| sparkingsparking | Дата: Вторник, 27.06.2017, 23:23 | Сообщение # 931 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата ganzubas (  ) Приветствую, собрал данный пин по схеме с двумя транзисторами на смену Малышу ФМ, который реагирует на магн. поле земли и используется только для поиска проводки в стенах. Вопрос по поводу настройки: На второй ноге МК у меня 0,6 вольт. Чуйка 1 см на 3 копейки СССР. Хотелось бы немного увеличить. Катушка намотана на ферритовом стержне диам. 10 мм длинной 100 мм 60+200 витков провода 0.25 мм. Конденсатор 33 нф плёнка. Тинька 13 прошивка - ATtiny13 (изменение тона). Питание от Li-Ion аккумулятора. Как можно немного повысить чувствительность прибора?
Параметры катушки с пропорцией 60\200 даны для ферритового фильтра от кабеля монитора.
Для стержня соотношение витков другое.
Как я раньше описал - сначала добейтесь максимальной дистанции с одной обмоткой,та которая 60 витков, подбирая оптимально витки и емкость, а уже затем мотайте вторичку, которая будет увеличивать чуйку в разы.
Сообщение отредактировал sparkingsparking - Вторник, 27.06.2017, 23:25 |
| |
| |
| ganzubas | Дата: Среда, 28.06.2017, 20:39 | Сообщение # 932 |
 Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Цитата sparkingsparking ( ) Параметры катушки с пропорцией 60\200 даны для ферритового фильтра от кабеля монитора.
Сообщение отредактировал ganzubas - Среда, 28.06.2017, 20:42 |
| |
| |
| sparkingsparking | Дата: Среда, 28.06.2017, 22:37 | Сообщение # 933 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

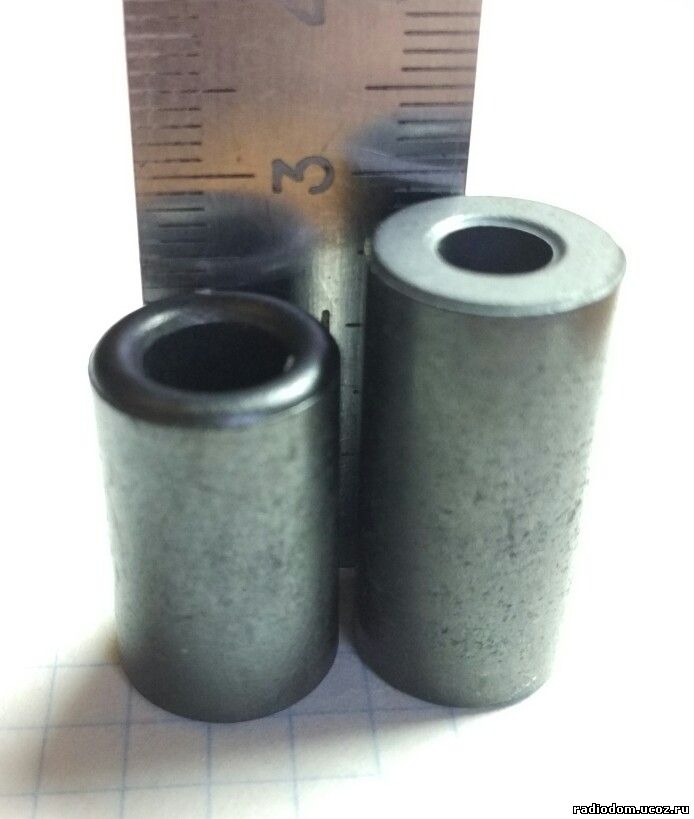

| Правый по длине соответствует
Мотать равномерно распределяя витки по сердечнику, витки внавал.
|
| |
| |
| ganzubas | Дата: Четверг, 29.06.2017, 13:48 | Сообщение # 934 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Намотал 60 витков первый слой - чувствительность по прежнему осталась около 1 см. Индуктивноть катушки получилась 1.7 мГ. Намотал вторую катушку поверх, 200 витков. Ничего не изменилось. Чуйка по-прежнему низкая. Около 1 см. ЧЯНТД?
Сообщение отредактировал ganzubas - Четверг, 29.06.2017, 13:51 |
| |
| |
| radioscaner | Дата: Четверг, 29.06.2017, 17:33 | Сообщение # 935 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Что предпочтительнее использовать в качестве звукоизлучателя - буззер или пьезо? Как к данному пину подключить пассивный буззер? к 6 ножке МС через конденсатор или без? Прошивка одна для разных излучателей?
|
| |
| |
| sparkingsparking | Дата: Четверг, 29.06.2017, 19:12 | Сообщение # 936 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата ganzubas ( ) Намотал 60 витков первый слой - чувствительность по прежнему осталась около 1 см. Индуктивноть катушки получилась 1.7 мГ. Намотал вторую катушку поверх, 200 витков. Ничего не изменилось. Чуйка по-прежнему низкая. Около 1 см. ЧЯНТД?
Она будет в 3-3.5 раза больше чем первая. Все обмотки начинают мотать от минуса, и мотаются в одном направлении.
Вот тогда без проблем получаете то что на видео . Без всякой термозависимости от внешней среды.
P\S я использую провод 0.144 мм Как работать будет на других размерах, я понятия не имею.
Сообщение отредактировал sparkingsparking - Четверг, 29.06.2017, 19:15 |
| |
| |
| Andrew | Дата: Четверг, 29.06.2017, 19:20 | Сообщение # 937 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата radioscaner ( ) Как к данному пину подключить пассивный буззер? к 6 ножке МС через конденсатор или без? |
| |
| |
| sparkingsparking | Дата: Четверг, 29.06.2017, 19:46 | Сообщение # 938 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата Andrew ( ) Пассивный через конденсатор 0.1 -1 мкф |
| |
| |
| radioscaner | Дата: Четверг, 29.06.2017, 20:08 | Сообщение # 939 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Цитата sparkingsparking ( ) максимум 10uf, если больше то микра не потянет, будет перегружаться. |
| |
| |
| sparkingsparking | Дата: Четверг, 29.06.2017, 22:45 | Сообщение # 940 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Бузер 50 ом (от компа) мощный звук!
|
| |
| |
| arthol | Дата: Пятница, 30.06.2017, 01:16 | Сообщение # 941 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| полная заморочка и бесполезным расход материала. че вы себе и людям голову морочите. намотали 2 по 200 витков на ферритовом стержне или дросселе и подбираете кондер. добились чуйки, добивайтесь стабильности без срывов резюками. триндец.
|
| |
| |
| sparkingsparking | Дата: Пятница, 30.06.2017, 15:33 | Сообщение # 942 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Я говорил что параметры подбирал под то что есть у меня. Я не делаю один пин неделю, я неделю потрачу на шаблон, а потом собираю по нему столько пинов сколько треба. Никто не заставляет людей мотать, они сами выбирают то что хотят, а если вопросы задают то я отвечаю.
|
| |
| |
| dumser2 | Дата: Пятница, 30.06.2017, 21:02 | Сообщение # 943 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Здраствуйте! Вот такая проблема. Чуйка хорошая от 4-5 см на 5 коп, но проблема в том что после отведения меттала от пина он либо продолжает работать некоторе время или работает постоянно. Изначально проблема была в плохих батаейках, когда поменял на нормальныерезультат улутшися но не на много. катушку мотаю на феррите 8х60 мм по 200 витков. амплитуду на 2 ножке выставлял от 0,6 до 2 В результат тотже, только чуйка падает. Делаю на Тини25фьюзы как у авоор CKDIV8, SUT0, CKSEL3, CKSEL2. Может прошивка другая нужна.
|
| |
| |
| sparkingsparking | Дата: Суббота, 01.07.2017, 00:14 | Сообщение # 944 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| вибра есть?
Как звук сделан?
Фото платы желательно, провалы по питанию у вас, что то хавает и проседает.
|
| |
| |
| arthol | Дата: Суббота, 01.07.2017, 07:56 | Сообщение # 945 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| надумал собрать по схеме с двумя транзисторами в генераторе http://www.radiodom.org/forum/2-2-36
под данную схему отдельная прошивка есть или подходят от предыдущих версий для тинти 13 ?
Сообщение отредактировал arthol - Суббота, 01.07.2017, 08:04 |
| |
| |
