Простой микроконтроллерный Пинпоинтер
|
|
| sparkingsparking | Дата: Четверг, 24.11.2016, 22:50 | Сообщение # 481 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Термисторы используете?
|
| |
| |
| Andrew | Дата: Пятница, 25.11.2016, 19:10 | Сообщение # 482 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Использую
|
| |
| |
| sparkingsparking | Дата: Вторник, 29.11.2016, 18:06 | Сообщение # 483 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Сделал катушку из большого ферритового фильтра
Что вышло на видео
|
| |
| |
| Andrew | Дата: Суббота, 03.12.2016, 20:51 | Сообщение # 484 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Интересно чувствительность на 5 коп СССР плашмя! И что за феррит у вас?
И еще вопрос какая прошивка?
|
| |
| |
| sparkingsparking | Дата: Воскресенье, 04.12.2016, 16:46 | Сообщение # 485 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Прошивка 4кгц, последняя . Колечки 2000H в стопочку, вот и весь феррит.
Нет 5 коп ссср, я бы снял.
Привлекло ,что монеты видит ребром ?
Сообщение отредактировал sparkingsparking - Понедельник, 05.12.2016, 13:55 |
| |
| |
| pachic44 | Дата: Суббота, 10.12.2016, 16:53 | Сообщение # 486 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Не скачивается Прошивка для излучателя с генератором 17.10.16 Тини 13. Решил с её помощью вибратор подключить. Может кто поможет.
|
| |
| |
| form41 | Дата: Вторник, 13.12.2016, 17:40 | Сообщение # 487 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| В оприсании указано что
Последовательно с R2 рекомендутся ставить терморезистор ПТС.
Я так понимаю что для улучшения термостабильности?
Кто-то пробовал это делать и какой PTC нужен?Добавлено (13.12.2016, 18:40)
---------------------------------------------
http://radiokot.ru/forum/viewtopic.php?f=21&t=132988 - вот тут есть обсуждение термостабильости пинпоинтера. Но какой нужен PTC там так и не выяснили.
|
| |
| |
| sparkingsparking | Дата: Вторник, 13.12.2016, 19:13 | Сообщение # 488 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Выяснить надо самому. Для этого надо при комнатной температуре перемеником выставить на 2 ноге 1 вольт. Замерить сопротивление на переменном резисторе. Положить в холодильник на 1 час плату, и опять выставить 1 вольт на 1 ноге, замерить сопротивление. Выяснить разницу в сопротивлении. Взять терморезистор и замерить его сопротивление, затем засунуть в холодильник и замерить снова. Посмотреть разницу. Таким способом подобрать нужное добавочное сопротивление.
|
| |
| |
| form41 | Дата: Вторник, 13.12.2016, 19:30 | Сообщение # 489 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Так там по ссылке указано для R3
+30 - 5,27 кОм,
-20 - 4,25 кОм.
Какой PTC лучше всего подойдет?
|
| |
| |
| sparkingsparking | Дата: Вторник, 13.12.2016, 19:34 | Сообщение # 490 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Ну вот настраивать надо будет при -20 , а потом сопротивление при повышении температуры будет расти.
Ща подумаю....какой.
|
| |
| |
| form41 | Дата: Среда, 14.12.2016, 13:04 | Сообщение # 491 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

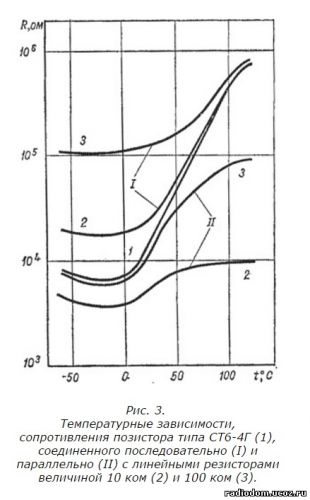

| Вобщем похоже что СТ6-4Г надо искать, мерять что у него там по температуре получается в разных точках. И последовательными и паралельными сопротивлениями подгонять под нужный диапазон. Добавлено (14.12.2016, 14:04)
---------------------------------------------
Вот таких еще 3штуки могут подойти http://www.chipdip.ru/product/kty81-110/
Правда ограничение по току 2ма - 10ма(+25С) хватит ли...
|
| |
| |
| sparkingsparking | Дата: Среда, 14.12.2016, 20:27 | Сообщение # 492 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Генератору на 1 транзюке хватит, для его перестройки и нужно в цепь питания вводить термистор.
|
| |
| |
| form41 | Дата: Четверг, 15.12.2016, 16:23 | Сообщение # 493 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| померял сопротивление на R2
Получается
при +25 - сопротивление нужно 4,10кОм
при +7 - сопротивление нужно 3,92кОм
т.е на 18 градусов перепада - 180 ом сопротивления
Примерно по 10 ом на грудус нужно вобщем.
померять напряжение было нечем - мерял по пищанию. Andrew, может у тебя есть данные поточней?
у KTY81/221 по 15 ом на градус что вполне подходит.
а у KTY81/110 по 7,5 ом на градус что тоже может подойти и даже паралельно не надо будет сопротивление вешать только последовательно еще одно.
|
| |
| |
| sparkingsparking | Дата: Суббота, 17.12.2016, 00:01 | Сообщение # 494 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Думаю надо с любым надо начать пробовать, в цепь с R2 впаять последовательно и провести испытания. Добавлено (17.12.2016, 01:01)
---------------------------------------------
Нашел на 180 Ом РСТ, попробую заморозить
|
| |
| |
| form41 | Дата: Суббота, 17.12.2016, 02:41 | Сообщение # 495 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| sparkingsparking, Если после пары часов в холодильнике будет адекватно работать - уже хорошо... заморозка эт уже перебор.
|
| |
| |
