| seryoga85562514 | Дата: Вторник, 02.01.2024, 21:21 | Сообщение # 331 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| хлопці,подивіться будь ласка,чи вірно розмалював підлючення екрану такого як на фото
|
| |
| |
| seryoga85562514 | Дата: Вторник, 02.01.2024, 21:21 | Сообщение # 332 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline

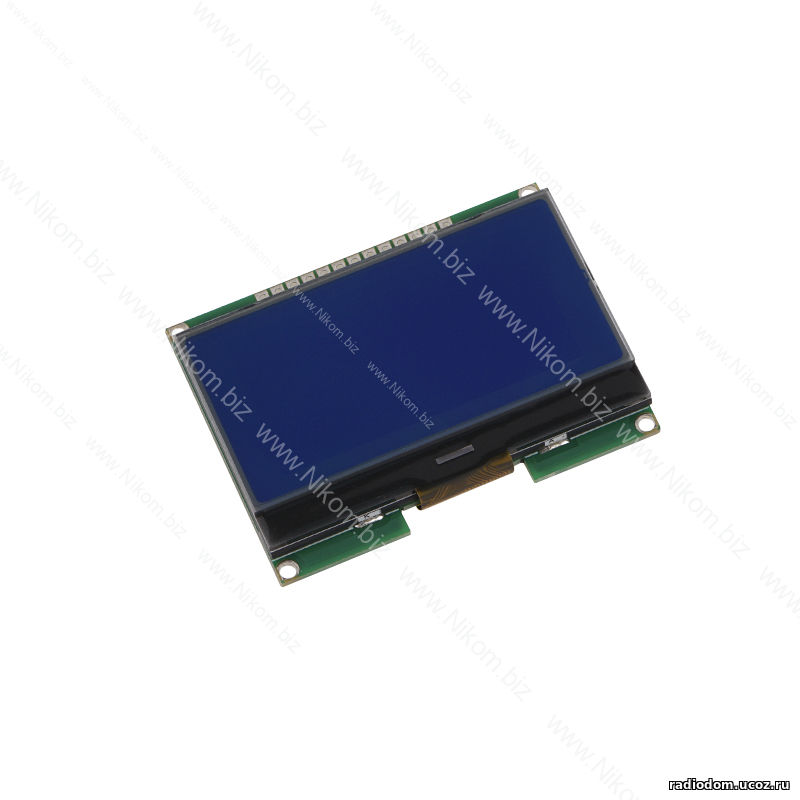

| сам екран
|
| |
| |
| seryoga85562514 | Дата: Вторник, 02.01.2024, 21:22 | Сообщение # 333 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline

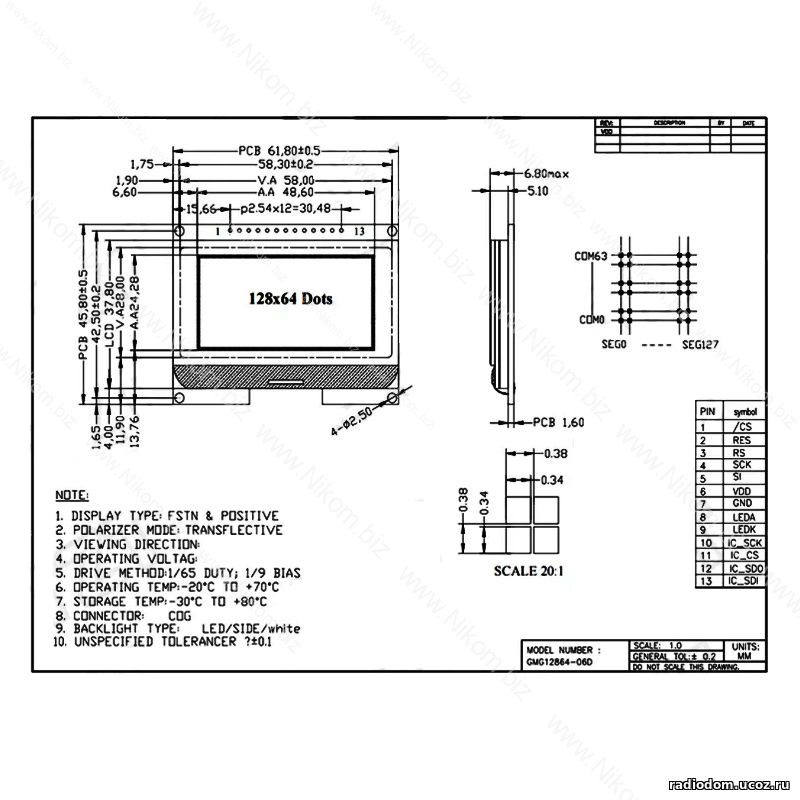

| даташит
|
| |
| |
| no | Дата: Среда, 03.01.2024, 17:58 | Сообщение # 334 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline

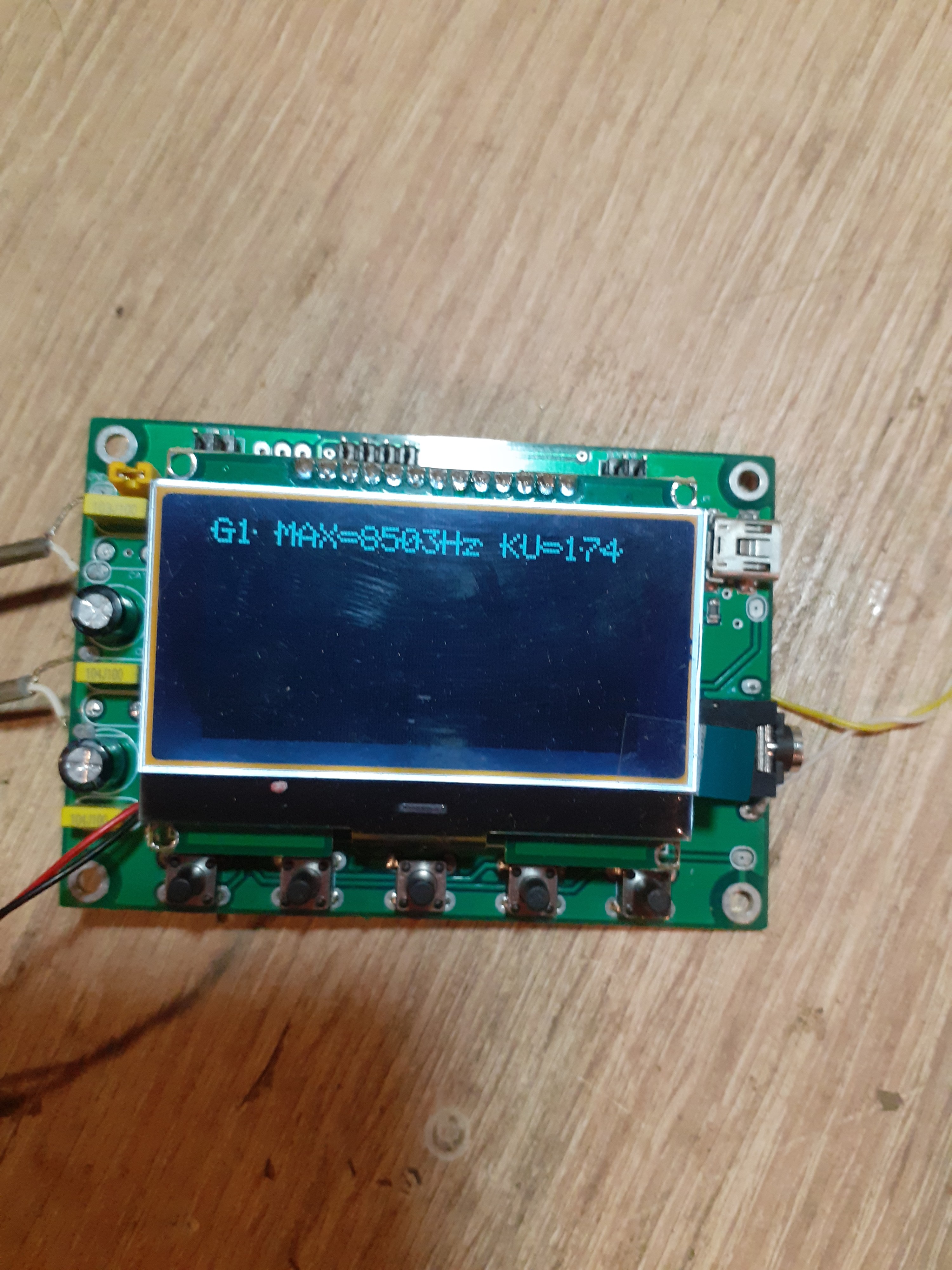

| Всех с новым годом.
Какой КУ должен быть в RX? Непонятки у меня при снятии АЧХ.
Что с катушками что без. Всю плату проверил вроде все норм.
Куда копать?
Ток потребления без катушки 63ма.Напряжение 3.3в
С катушкой 80-130ма,резисторы пока не подбирал.
|
| |
| |
| paunov_d | Дата: Среда, 03.01.2024, 18:48 | Сообщение # 335 |
 Генерал-майор
Группа: Пользователи
Сообщений: 260
Статус: Offline
| no,
На загруженной вами фотографии ничего не видно. Стрелятьпосле поворота катушки.
это должно быть где-то рядом
От 5 до 25 мВ. Без катушки. С уважением.
|
| |
| |
| no | Дата: Среда, 03.01.2024, 20:32 | Сообщение # 336 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| На фото катушки отсоеденены. После подключения катушек на power 1 ток около 50ма.резистор пока не подбирал.катушки сводятся до 70ма минимум.пробовал разные частоты. Чуйка очень плохая, впрытык монету не видит,на большой предмет 10см мах.То что на фото это показания ачх без катушек. Частота вроде сильно низкая? С подключенной катушкой ачх не меняется.
Может моя ad8605 не то. При прикосновении к 3 выводу реакция 0.касаясь 1 вывода петь начинает.
|
| |
| |
| 4ff5fd2 | Дата: Среда, 03.01.2024, 21:23 | Сообщение # 337 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата no (  ) Может моя ad8605 не то. При прикосновении к 3 выводу реакция 0.касаясь 1 вывода петь начинает
И проверите напряжение на выводах 5 , 1 , 3 ,4 DA2
тут http://www.radiodom.org/forum/13-164-43188-16-1673874468
рисунки 2 и 3 сверху ваши ачх без датчика. СА1 не влияет.
Сообщение отредактировал 4ff5fd2 - Среда, 03.01.2024, 21:54 |
| |
| |
| no | Дата: Пятница, 05.01.2024, 14:37 | Сообщение # 338 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Вот напряжения на AD8605 без катушек
1 - 2.92v
3 - 1.64v
4 - 3.29v
5 - 3.29v
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 05.01.2024, 17:35 | Сообщение # 339 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| no,
выключить питание и проверить сопротивление между 4 и 5, с одной полярностью и другой (менять местами щупы).
кроме ошибок монтажа я бы временно припаял навесной конденсатор - керамику 47нф -100нф к выводам 5 и 2 DA2 для устранения возможного самовозбуждения , если ничего не изменится - замена. Но снимать DA2 аккуратно, может она и годная. После демонтажа проверить напряжения на контактных площадках DA2 платы .
расскажете что получается
Маркировка 8605 B3A
Сообщение отредактировал 4ff5fd2 - Пятница, 05.01.2024, 17:46 |
| |
| |
| no | Дата: Пятница, 05.01.2024, 18:12 | Сообщение # 340 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| В одном направлении 1.3м в другом 1м
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 05.01.2024, 19:22 | Сообщение # 341 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| no,
а если закоротить резистор RA6?, получим повторитель напряжения с КУ=1
попробуйте. может что поменяется
|
| |
| |
| no | Дата: Пятница, 05.01.2024, 20:14 | Сообщение # 342 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Перепаял адешку ничего не поменялось да и маркировка в3а но еле видно.может адешка совсем не адешка.сейчас мотаю катушки. Тх расчитывал в коил32 45вит 0,45 индуктивность 1,29 мН, 150n частота совпала там+-. Надо еще резистор подобрать РВ6 ток великоват чуть. Как сделаю приемную подключу проверю результат.
Посоветуйте индуктивность приемной катушки для крота.
У меня получается по расчетам 16.931мН
Спасибо за помощь.
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 05.01.2024, 20:52 | Сообщение # 343 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата а если закоротить резистор RA6?, получим повторитель напряжения с КУ=1

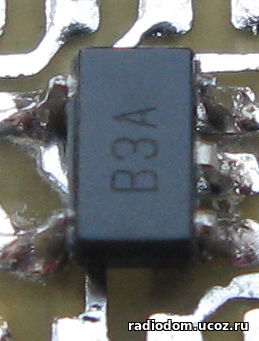

у микросхемы лазерная гравировка
это маркировка после смывки флюса, у новых микросхем она светлее.
Количество витков приемной обычно советуют втрое от передающей.
Хотя я делал ТХ 45втк Rx 180втк. А индуктивность - какая получится .
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 05.01.2024, 22:22 | Сообщение # 344 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline

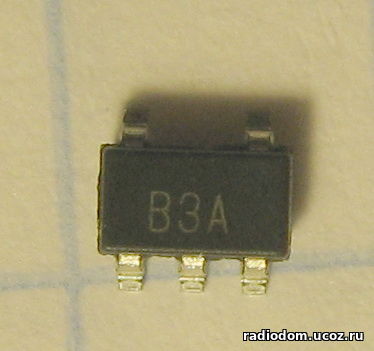

| новая
|
| |
| |
| no | Дата: Пятница, 05.01.2024, 22:57 | Сообщение # 345 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline

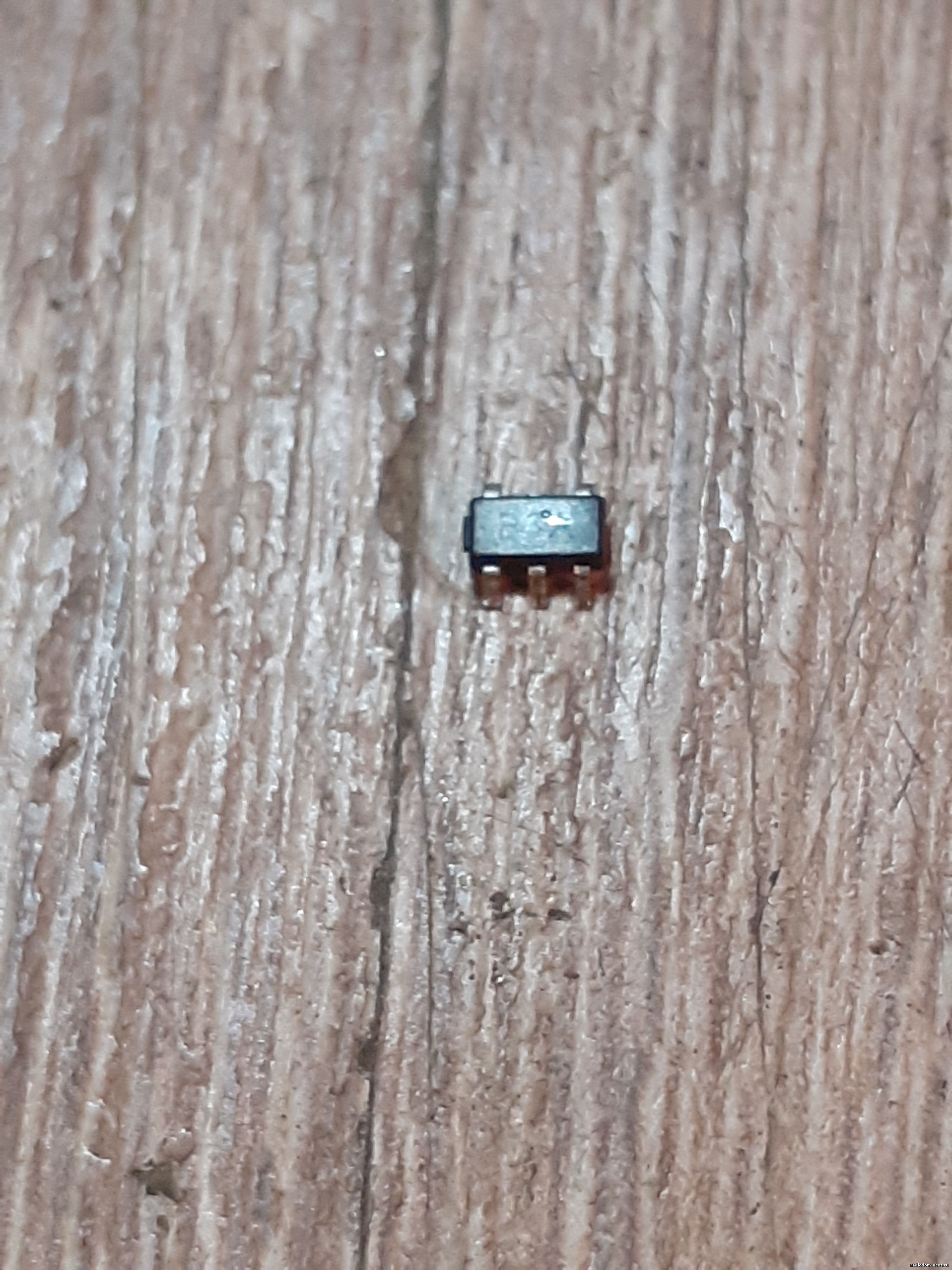

| Вот моя китаеза
|
| |
| |
