Помощь по сборке Крот про
|
|
| TCB | Дата: Пятница, 01.01.2021, 03:30 | Сообщение # 76 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2174
Статус: Offline
| Цитата Блукач (  ) На выходе 5 нога u1 0.8 вольта кнопка не замкнута, и 1.55 вольта когда кнопку держу замкнутой.
Проверьте что на входе (1 нога)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 11:02 | Сообщение # 77 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата TCB ( ) Пока кнопка замкнута на выходе стабилизатора (5 нога U1) должно быть 3,3В
Сообщение отредактировал Блукач - Пятница, 01.01.2021, 11:04 |
| |
| |
| de-si-gn | Дата: Пятница, 01.01.2021, 11:18 | Сообщение # 78 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата Блукач ( ) 5 нога есть 3.3 вольта, на входе первая нога напряжение батареи 4 вольта
Хорошо
Цитата Блукач ( ) но на точках по схеме где 3.3 вольта например на точке контакта программатора падение вдвое, 1.6 вольта, то есть на выходе стаба 3.3 а далее по точках где должно быть 3.3 вольта половина этого
Не может быть. Контакт программатора соединен с выходом стаба.
Цитата Блукач ( ) У меня R6 стоит 1 ом, где то видел что может 8.2 ома можно ставить
Оставьте 1 Ом.
|
| |
| |
| --Zenit-- | Дата: Пятница, 01.01.2021, 12:20 | Сообщение # 79 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Блукач ( ) 5 нога есть 3.3 вольта, на входе первая нога напряжение батареи 4 вольта, но на точках по схеме где 3.3 вольта например на точке контакта программатора падение вдвое, 1.6 вольта, то есть на выходе стаба 3.3 а далее по точках где должно быть 3.3 вольта половина этого. У меня R6 стоит 1 ом, где то видел что может 8.2 ома можно ставить, может это 1 ом резистор садит вдвое?
2) Проверьте с правильной ли полярностью запаян танталовый конденсатор СА6. Танталовые конденсаторы при подключении напряжения обратной полярности ведут себя как диод.При подаче небольшого напряжения например с тестера при прозвонке или при измерении сопротивления ток через конденсатор будет небольшой и вы не обнаружите неисправность.Когда подадите рабочее напряжение 3.3 вольта ток через неправильно подключенный конденсатор многократно возрастет и тут всё будет зависеть от мощности источника питания. Программатор может выдать ошибку,а вот стабилизатор Крота вполне может держать 3.3 вольта,но ток при этом будет огого.Тантал будет сильно греться.
Сообщение отредактировал --Zenit-- - Пятница, 01.01.2021, 12:22 |
| |
| |
| sparkingsparking | Дата: Пятница, 01.01.2021, 12:54 | Сообщение # 80 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Если у него такое падение напряжения с программатора- то надо чип потрогать, греется или нет. Если есть нагрев- то это китайская подделка и хоть что делайте- толку не будет!
|
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 13:01 | Сообщение # 81 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Словом измерениями напряжения усомнился почему на ноге стаба есть 3.3 вольта а на ноге программатора только половина если эти ноги соединены по сути. Путем осмотра пятой ноги стаба не увидел плохой пайки но она была скудновата, решил добавить каплю припоя на ногу и 3.3 вольта появились. Значит непропай но очень не заметный. Далее подключил программатор и замкнув контакты питания прошил. На экране очень тускло но видно запуск крот про, турн коил само собой. Через секунду две мелькает пульсациями сверху код ниже ключ цифры и в самом низу имейл автора, реагирует только на кнопку включения, то есть подержав прибор отключается. Звука то же нет.
Шил этой прошивкой http://www.radiodom.org/forum/12-133-37040-16-1609147639
|
| |
| |
| --Zenit-- | Дата: Пятница, 01.01.2021, 13:22 | Сообщение # 82 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Блукач ( ) Словом измерениями напряжения усомнился почему на ноге стаба есть 3.3 вольта а на ноге программатора только половина если эти ноги соединены по сути. Путем осмотра пятой ноги стаба не увидел плохой пайки но она была скудновата, решил добавить каплю припоя на ногу и 3.3 вольта появились. Значит непропай но очень не заметный. Далее подключил программатор и замкнув контакты питания прошил. На экране очень тускло но видно запуск крот про, турн коил само собой. Через секунду две мелькает пульсациями сверху код ниже ключ цифры и в самом низу имейл автора, реагирует только на кнопку включения, то есть подержав прибор отключается. Звука то же нет.Шил этой прошивкой http://www.radiodom.org/forum/12-133-37040-16-1609147639 |
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 13:27 | Сообщение # 83 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| не питание программатора даже провода нет, три контакта. Питание подавал от акума при закороченным выводам кнопки питания.
|
| |
| |
| --Zenit-- | Дата: Пятница, 01.01.2021, 13:30 | Сообщение # 84 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Блукач ( ) не питание программатора даже провода нет, три контакта. Питание подавал от акума при закороченным выводам кнопки питания.

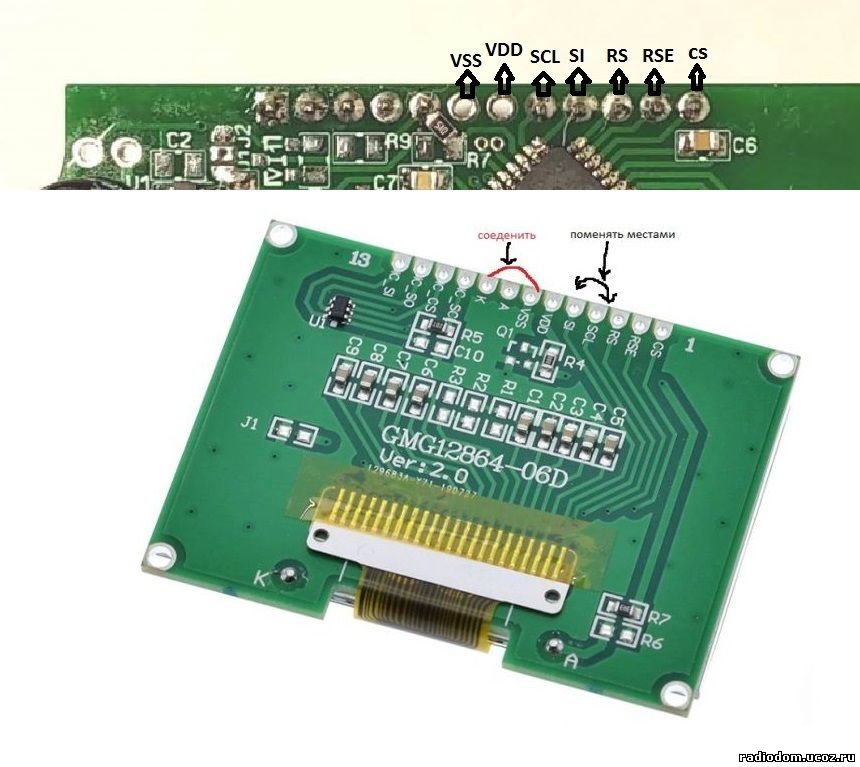

У вас какой экран? Стандартный или большой?
Сообщение отредактировал --Zenit-- - Пятница, 01.01.2021, 13:35 |
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 14:10 | Сообщение # 85 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата --Zenit-- ( ) У вас какой экран? Стандартный или большой?
 Добавлено (01.01.2021, 14:22)
---------------------------------------------
Прошил прошивкой для большого дисплея поначалу очистил девайс а потом эпром, после залил прошивку. Все работает красиво пока, есть звук и вди, очень рад, сниму на видео чуток. Не зря долбался пока люди водочку кушали я над кротом сидел, думал к празднику допаяю будет причина возрадоваться и выпить. Этот непропай на стабе увы не мой, прежний хозяин пайки чуть припоя пожалел, я же паяю канифольным флюсом, там капли припоя у меня ложаться щедро и кругляшками. Не люблю какую то сухую пайку, то и гляди что то оторвется, паять легче чем искать косяки как показало дело.
|
| |
| |
| TCB | Дата: Пятница, 01.01.2021, 14:35 | Сообщение # 86 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2174
Статус: Offline
| Цитата Блукач ( ) Звука то же нет
На сколько я помню, Вы ФМ использовать не собираетесь, тогда 1 ногу можно посадить на землю (правда тогда нельзя будет отключать звук).
Пока писал Вы сами разобрались...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Пятница, 01.01.2021, 14:38 |
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 15:14 | Сообщение # 87 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
|
|
| |
| |
| --Zenit-- | Дата: Пятница, 01.01.2021, 15:31 | Сообщение # 88 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Блукач ( ) Все работает красиво пока, есть звук и вди, очень рад, сниму на видео чуток. Добавлено (01.01.2021, 15:38)
---------------------------------------------
Цитата Блукач ( ) не понимаю назначение резистора r7 если к нему с дисплея ничего не идет |
| |
| |
| Блукач | Дата: Пятница, 01.01.2021, 15:41 | Сообщение # 89 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата --Zenit-- ( ) Поздравляю!
п.с. тема создана не только под меня и мой крот, все паяющие крота можете в теме свободно общаться по сборке оного.Добавлено (01.01.2021, 15:45)
---------------------------------------------
Цитата --Zenit-- ( ) R7 задает максимальную яркость подсветки дисплея и подключается он к 8 ноге дисплея |
| |
| |
| --Zenit-- | Дата: Пятница, 01.01.2021, 17:01 | Сообщение # 90 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Блукач ( ) то есть пока анод не поключен на резистор подсветка с меню не будет работать? |
| |
| |
