| 24D590L | Дата: Среда, 16.12.2020, 19:04 | Сообщение # 16 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| что говорят эти звезды - может изменяться величина при настройке. R7-51 Om - яркость подсветки табло. Ra4-620 Om регулировка усиления входного фильтра (влияет также на полосу пропускания фильтра).
|
| |
| |
| Блукач | Дата: Среда, 16.12.2020, 19:15 | Сообщение # 17 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

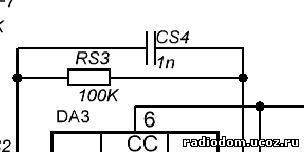

| У меня вопрос, на распечатке платы которую я выше скачал в начале темы, конденсатор CS4 значиться 22pF а в схеме я его вижу как 1n то есть 1 нан, где правда или я дурак и не туда смотрю?
 Добавлено (16.12.2020, 19:17)
---------------------------------------------
Цитата 24D590L (  ) Ra4-620 Om регулировка усиления входного фильтра (влияет также на полосу пропускания фильтра). |
| |
| |
| 24D590L | Дата: Среда, 16.12.2020, 19:33 | Сообщение # 18 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Блукач ( ) можно ставить 620 ом как оптимальный вариант Добавлено (16.12.2020, 19:40)
---------------------------------------------
Цитата Блукач ( ) конденсатор CS4 значиться 22pF а в схеме я его вижу как 1n |
| |
| |
| Блукач | Дата: Среда, 16.12.2020, 19:48 | Сообщение # 19 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

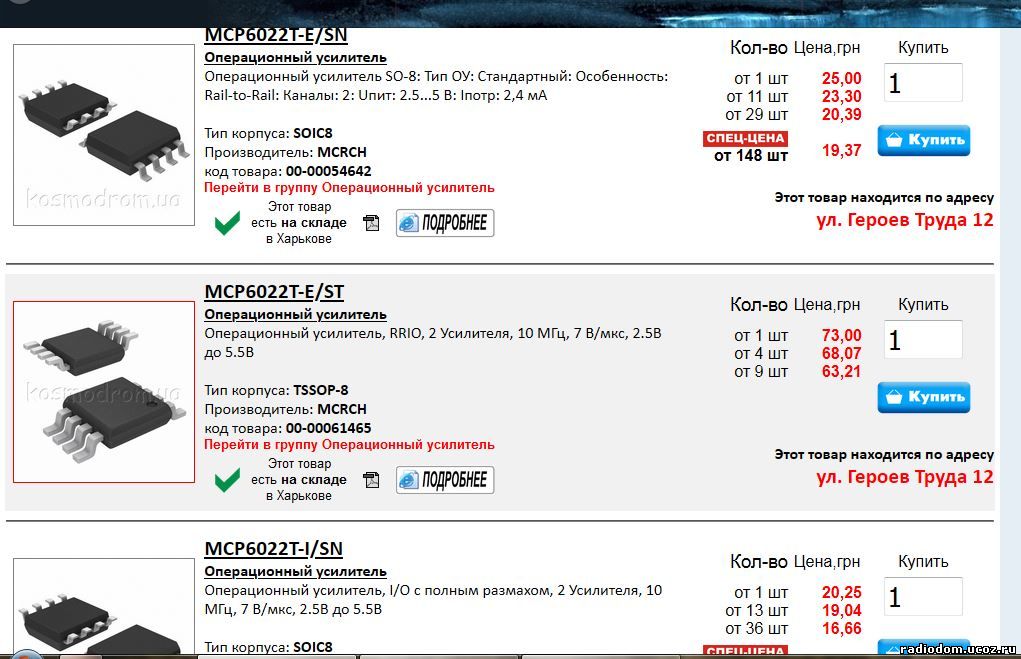

| 24D590L, понял)) а опер какой подойдет с этих?
 Добавлено (16.12.2020, 21:22)
---------------------------------------------
все на космодроме беру, фиг его знает нашо мені резисторов по 100 штук но некоторые марки меньше взять нельзя кроме как сотню. Добавлено (16.12.2020, 22:14)
---------------------------------------------
Замовив верхню мсшку и адшку в добавку, словом майже усе що не хватало окрім пари резюків.
|
| |
| |
| TCB | Дата: Среда, 16.12.2020, 22:16 | Сообщение # 20 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2173
Статус: Offline
| Цитата Блукач ( ) опер какой подойдет с этих?
http://www.kosmodrom.com.ua/el.php?name=MCP6022-I_SN
или этот:
http://www.kosmodrom.com.ua/el.php?name=AD8606ARZ-REEL7
Какой реально лучше не скажу...
По поводу номиналов элементов смотрите актуальную схему и рекомендации...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Блукач | Дата: Среда, 16.12.2020, 22:53 | Сообщение # 21 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| понял, спасиб))
|
| |
| |
| Блукач | Дата: Четверг, 17.12.2020, 11:52 | Сообщение # 22 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline

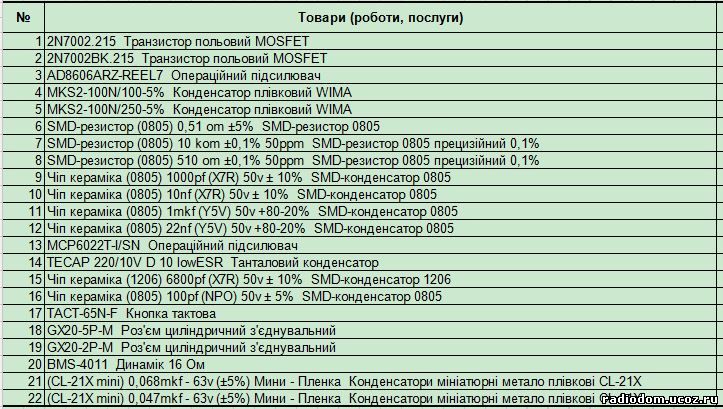

| Вот набрал недостающего плюс что то в запас на всякий пожарный. Проверьте пож. все ли детали подходящи к кроту про кроме кнопок, их я взял в нагрузку.
 Добавлено (17.12.2020, 17:41)
---------------------------------------------
Я думаю чего у меня несоответствие в деталях, мне тут выложили документацию к плате версии 0.2 а схему я смотрю на сайте к плате версии 0.3, уже возможно набрал чего то ошибочно смотря номиналы как советовали на схему. Мало того и описания нет подетально как в документации к крот 2 хм. Вот по каждым углам что то нужно искать здесь, по кроту про беспорядок к сож.
Раз уж платы есть разные то думаю нужно и схему к ним свою прикрепить плюс описание добавить деталей, ну как то упорядочить всю документацию.
|
| |
| |
| fedya_valki | Дата: Четверг, 17.12.2020, 18:30 | Сообщение # 23 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Блукач ( ) по кроту про беспорядок к сож.  . Начну скорее всего после всех праздников, а они у меня закончатся аж 24 января!!! Прощай, моя печень....  Завтра, кстати, начинается первый мой праздник - Николая , ведь я - НиколаевичЪ  !!! А 24 января - день рождения моего папы Николая!
|
| |
| |
| de-si-gn | Дата: Четверг, 17.12.2020, 18:42 | Сообщение # 24 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Блукач, динамик лучше 8 Ом
0,51 Ом нет такого в Про , нужен 51 Ом
|
| |
| |
| Блукач | Дата: Четверг, 17.12.2020, 18:44 | Сообщение # 25 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Ну моя плата без шелкографии, номиналы не прописаны(( есть документ к плате а схемы нет что бы проверить, схема к одной версии платы а документ к другой а там уже чуть иначе, добре шо глянул а то бы напаял. А я как бы копосезон закрыл а зима скука, праздники меня не волнуют вообще ибо я чарку ко рту подношу не по календарю а когда организм попросит. Просит не часто и не много, так думаю чего не попаять помимо работы. Так шо как то так. Добавлено (17.12.2020, 18:53)
---------------------------------------------
Цитата de-si-gn ( ) динамик лучше 8 Ом0,51 Ом нет такого в Про , нужен 51 Ом Добавлено (17.12.2020, 18:55)
---------------------------------------------
Народ скиньте схему кто к второй версии платы V02 буду сверять с распечаткой на всякий случай.
|
| |
| |
| fedya_valki | Дата: Четверг, 17.12.2020, 19:22 | Сообщение # 26 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Блукач, если нету шелкографии - смотрите по схеме куда идёт нога от запаиваемого Вами резистора(конденсатора и пр.), сверяйте с дорожками печатной платы и снова сопоставляйте со схемой, не спешите и не суетитесь! Лучше медленно один раз всё запаять правильно, чем потом долго и нудно искать косяки своей же распайки!!! Поверьте мне, я паяльник в руках держу уже 40 лет.... Если бы я по поводу каждой запущенной сразу платы действовал как Вы написали в чате: "як запрацює то нап'юсь довсрачу)", меня давно уже не было бы в живых  , цирроз печени победил бы меня ещё лет 20 назад! А так пока жив-здоров, чего желаю всем форумчанам!
Сообщение отредактировал fedya_valki - Четверг, 17.12.2020, 19:23 |
| |
| |
| Блукач | Дата: Четверг, 17.12.2020, 19:27 | Сообщение # 27 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| fedya_valki, Вы хороший дядько)) та не напиваюсь я до всрачу, это болтовня, но отметить бутылкой коньяку всенепременно, да и плату готовую я не каждый год паяю. У меня бывает давление 220/160, как там напиться коли и так от давления как бухой))
|
| |
| |
| fedya_valki | Дата: Четверг, 17.12.2020, 19:37 | Сообщение # 28 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Блукач ( ) У меня бывает давление 220/160  .
А паять учитесь, не спешите! У меня в молодости были такие пиротехнические эффекты, что кусок пластмассы при взрыве микросхемы рассёк пучку пальца до крови, хорошо хоть в глаз не попал, а в палец! А "волшебного сизого дыма", на котором как известно работают все полупроводники - кубометры было выпущено, а может и сотни кубометров, попервах, в начале моей радиоэлектронной деятельности
|
| |
| |
| Andrew | Дата: Четверг, 17.12.2020, 20:59 | Сообщение # 29 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| fedya_valki, Блукач, Хлопци. Мне почти 62 , я плату "про" за 1.5 часа с нуля паяю САМ!, после 370+ грамм.. В чем у молодых проблема? )
|
| |
| |
| fedya_valki | Дата: Четверг, 17.12.2020, 21:09 | Сообщение # 30 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) я плату "про" за 1.5 часа с нуля паяю |
| |
| |
|
|
