Помощь по сборке Крот про
|
|
| TCB | Дата: Среда, 05.01.2022, 21:32 | Сообщение # 316 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2140
Статус: Offline
| Цитата noguzanogu (  ) Мерял осликом на 11 ноге, в режиме звука сигнал нормальный, адекватный, в режиме ФМ какие-то пучки с частотой около 2 мгц, которые никак не связаны с манипуляциями на разъёме катушки.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| noguzanogu | Дата: Среда, 05.01.2022, 21:36 | Сообщение # 317 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
| Andrew, вы имеете в виду qn8027? Если да, то к вашей микросхеме у меня ещё пять штук имеется., результат один. 9,10 и gnd на наушник?
|
| |
| |
| Andrew | Дата: Среда, 05.01.2022, 21:49 | Сообщение # 318 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата noguzanogu ( ) пять штук имеется., результат один. |
| |
| |
| noguzanogu | Дата: Среда, 05.01.2022, 21:59 | Сообщение # 319 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
| TCB, сопли нет. Сейчас промерял по другому. Звук на динамик нормальный. Сейчас ослом промерял на фм микрухе 9-10 ноги. В режиме звука идёт нормальный сигнал согласно моих теребенек по разъёму. В режиме ФМ на 9-10 ноге показывает просто 0,7 вольт. Тоже самое касается 11 ноги Xmega
Сообщение отредактировал noguzanogu - Среда, 05.01.2022, 22:00 |
| |
| |
| Andrew | Дата: Среда, 05.01.2022, 22:29 | Сообщение # 320 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата noguzanogu ( ) сопли нет.
Ищите соплю между цепями 10 и 11 ноги ..
|
| |
| |
| noguzanogu | Дата: Среда, 05.01.2022, 23:39 | Сообщение # 321 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
| Andrew, 96кОм - это сопля? Добавлено (06.01.2022, 00:15)
---------------------------------------------
Подумал, 8002а вместо 8002b поставил. Может здесь собака зарыта? Собрал Смарта, так даже с a не нашёл, 8002d впаял. Попробую завтра эти поставить.
|
| |
| |
| TCB | Дата: Четверг, 06.01.2022, 01:28 | Сообщение # 322 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2140
Статус: Offline
| Цитата noguzanogu ( ) 8002а вместо 8002b поставил. Может здесь собака зарыта?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| de-si-gn | Дата: Четверг, 06.01.2022, 19:23 | Сообщение # 323 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| noguzanogu, сделайте фото или видео платы, может проблему будет видно
|
| |
| |
| noguzanogu | Дата: Пятница, 07.01.2022, 11:00 | Сообщение # 324 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline

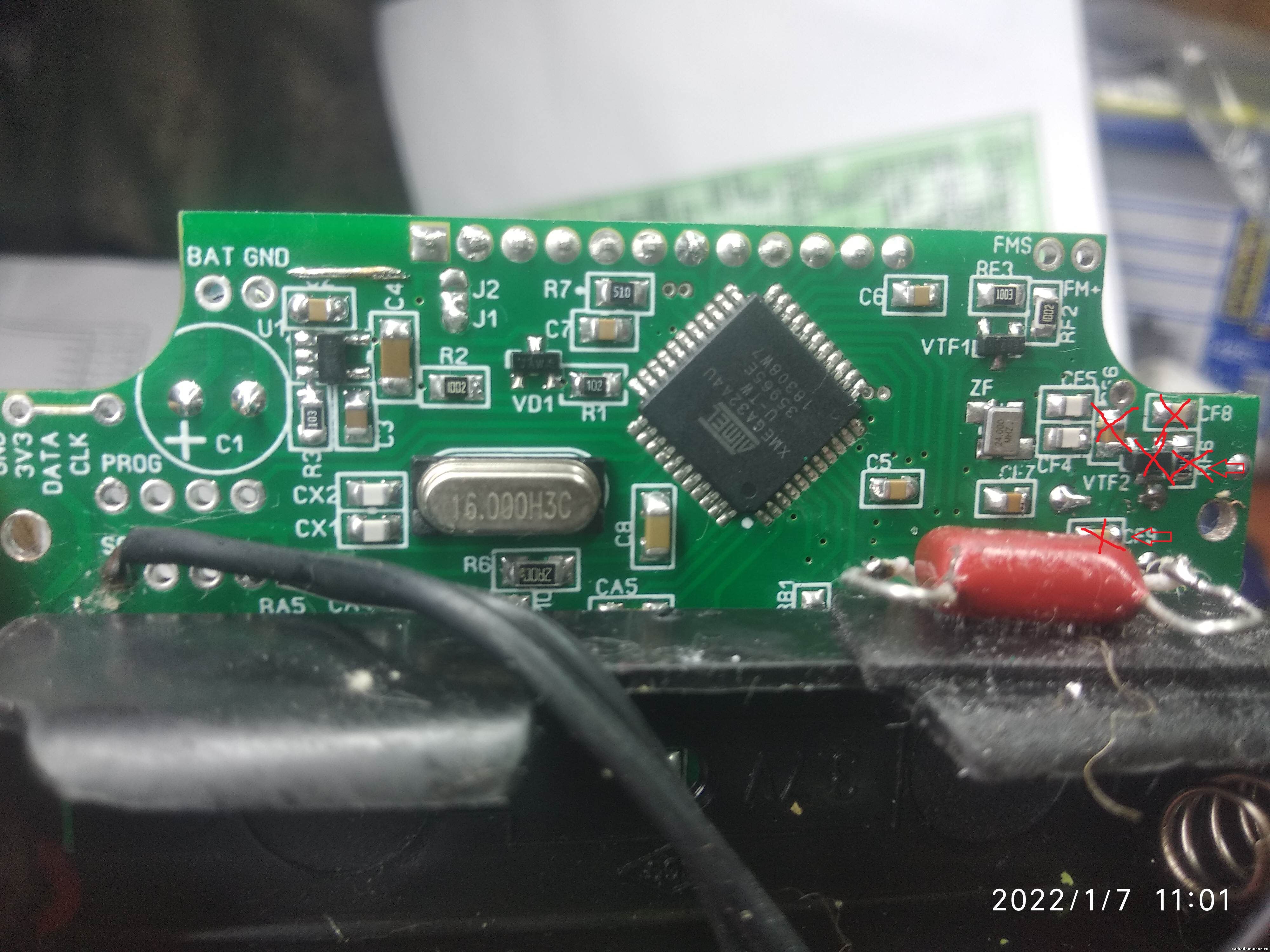

| Как-то так. Вид такой, потому что раза три-четыре всё поднимал. Экран теперь вообще в помойку.
Сообщение отредактировал noguzanogu - Пятница, 07.01.2022, 11:04 |
| |
| |
| sparkingsparking | Дата: Пятница, 07.01.2022, 11:09 | Сообщение # 325 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| noguzanogu, у вас фм модулятор не правильно распаян! Вместо СF1 поставьте 102 резистор. RF7 уберите с платы и уберите транзистор усилителя RF. Попробуйте без него запускать сначала. Надо убрать лишние конденсаторы, вмето них поставить перемычки.
Сообщение отредактировал sparkingsparking - Пятница, 07.01.2022, 11:21 |
| |
| |
| noguzanogu | Дата: Пятница, 07.01.2022, 11:18 | Сообщение # 326 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
| sparkingsparking, спасибо, попробую. Подскажите, а плата может запускаться без экрана?
Сообщение отредактировал noguzanogu - Пятница, 07.01.2022, 11:44 |
| |
| |
| sparkingsparking | Дата: Пятница, 07.01.2022, 11:23 | Сообщение # 327 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| noguzanogu, догадаться не сложно- не работает, значит что то не так.

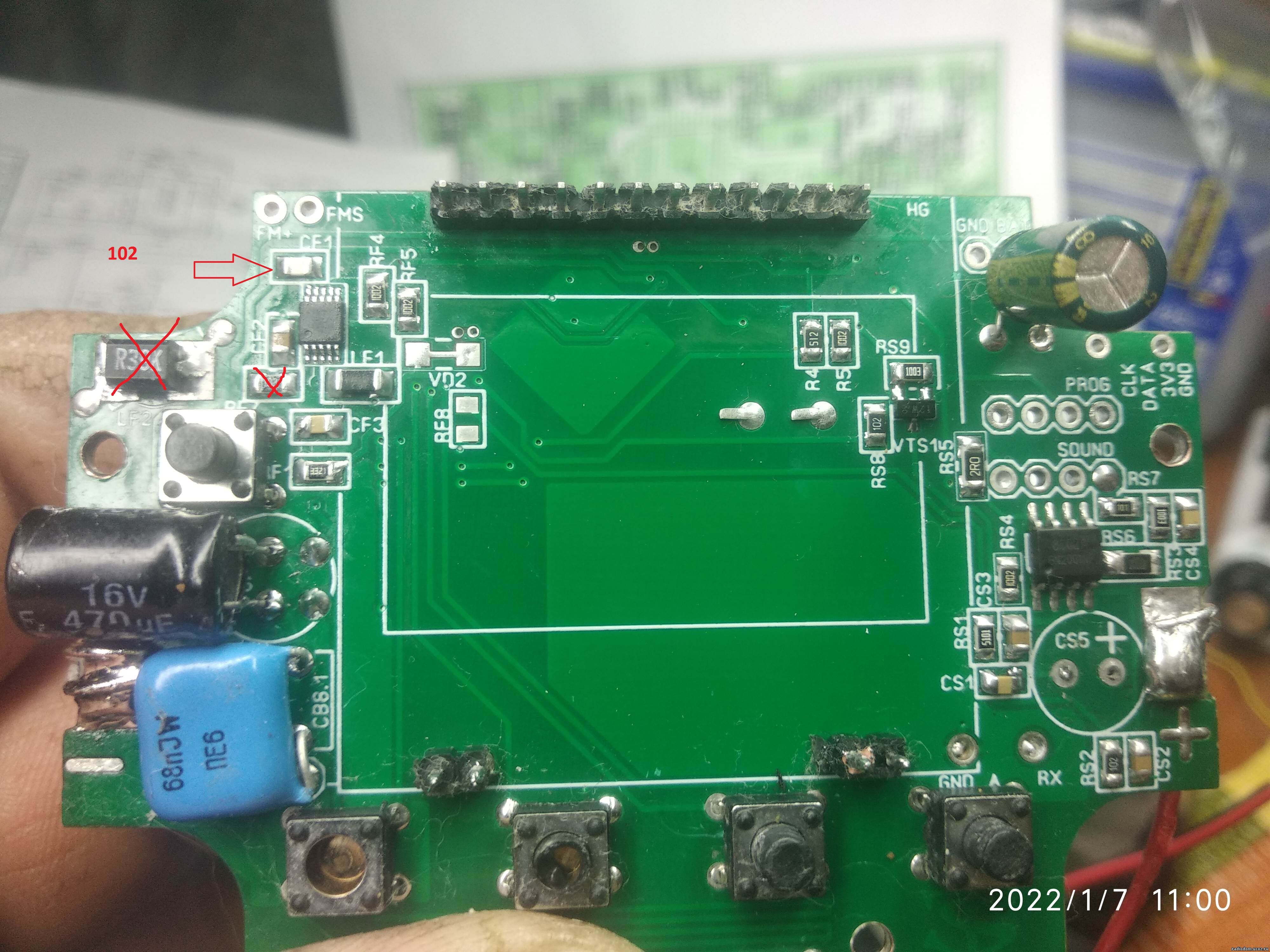

Стрелками пометил где надо заменить детали на резистор и на перемычки. Крестики- где убрать детали.
Антенку не забудьте припаять 20см к точке внизу, где дорожка змеевиком.
Сделайте фото с изменениями для проверки потом.
Сообщение отредактировал sparkingsparking - Пятница, 07.01.2022, 11:25 |
| |
| |
| noguzanogu | Дата: Пятница, 07.01.2022, 12:08 | Сообщение # 328 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline

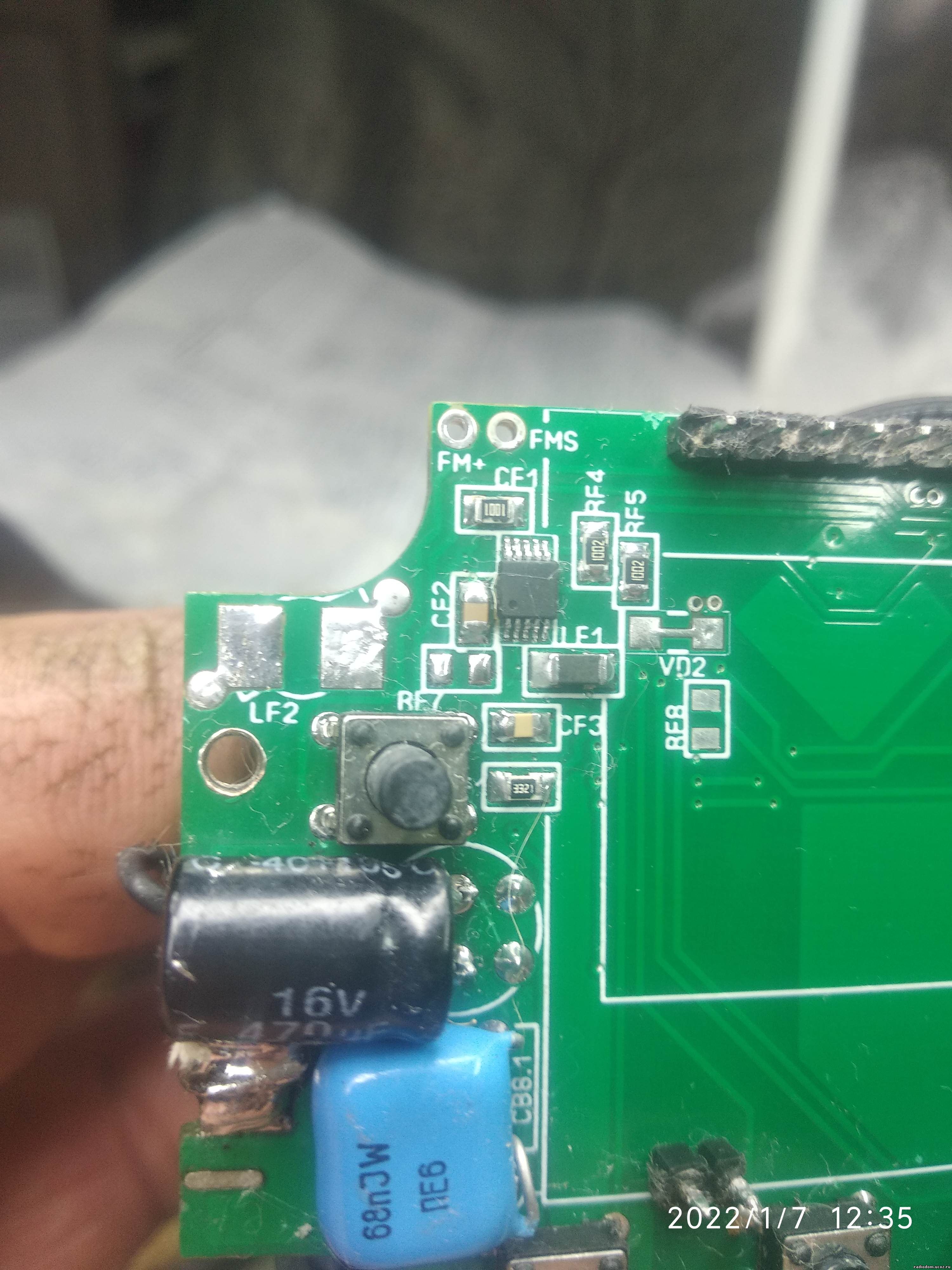

| sparkingsparking, CF1 заменил, звук появился, но тихий. Удалил дроссель и RF7, звук громкий, вроде нормально. Есть ли смысл удалять усилитель? Кстати, по частотам в меню от 89 до 101 МГц, так должно быть? Тестовый приёмник нормальный брал.
Спасибо большое!
Сообщение отредактировал noguzanogu - Пятница, 07.01.2022, 12:35 |
| |
| |
| sparkingsparking | Дата: Пятница, 07.01.2022, 12:32 | Сообщение # 329 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| noguzanogu, если работает то зачем удалять ?  Я усилитель вообще не ставлю.
Сообщение отредактировал sparkingsparking - Пятница, 07.01.2022, 12:33 |
| |
| |
| OfK | Дата: Пятница, 07.01.2022, 19:58 | Сообщение # 330 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| У меня наоборот, лучше работает с усилителем. Правда транзистор стоит не как на схеме, а как по даташиту к микре.
http://www.radiodom.org/forum/12-133-202
На этой и следующей страницах форума расписал что и как делал когда трансмиттер запускал. Может что из этого будет применимо...
Сообщение отредактировал OfK - Пятница, 07.01.2022, 20:05 |
| |
| |
