| Andrew | Дата: Вторник, 09.02.2021, 22:18 | Сообщение # 2446 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата rey (  ) Вопрос почему с этими дросселями не работает?
Выхлоп можно посмотреть стрелочным тестером , горячим щупом в режиме переменного тока или напряжения..
|
| |
| |
| rey | Дата: Вторник, 09.02.2021, 22:34 | Сообщение # 2447 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата sashaarsenalua ( ) Может потому,что этот дроссель внутри содержит замкнутый магнитопровод - индуктивность имеет, а излучать не может. А тот - простая катушка. Добавлено (09.02.2021, 22:38)
---------------------------------------------
Цитата rey ( ) Если вы считаете что проблема в дроселях - меняйте. Я 1 дроссель ставлю 1206 150 нГнВыхлоп можно посмотреть стрелочным тестером , горячим щупом в режиме переменного тока или напряжения.. |
| |
| |
| Andrew | Дата: Вторник, 09.02.2021, 23:07 | Сообщение # 2448 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата rey ( ) хочу разобраться |
| |
| |
| sashaarsenalua | Дата: Среда, 10.02.2021, 00:00 | Сообщение # 2449 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| Цитата rey ( ) Вы хотите сказать, что УВЧ не работает, а дроссель, который намотан проводом работает в роли антенны и излучает ВЧ сигнал, который выходит с микросхемы?
Да. У меня была похожая ситуация до наоборот... Импульсное устройство выбрасывало в эфир кучу всякой срани, дроссель в нем был намотан на кусочке ферритового стержня. Поменял этот дроссель на другой, намотанный на колечке и срань пропала.
|
| |
| |
| mongol791 | Дата: Среда, 10.02.2021, 23:46 | Сообщение # 2450 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| rey, Я савлю обычные смд дросели 1206 на 100 и 330 ( 390 тоже ненашел) то ФМ тянет 25 метров легко! И звук без помех нормальный + - )) попробуйте другие или.... Ну само собой что антенку надо сделать хорошую...- (Это важно!!! ) если будет плохая то и результата не будет. Если плохо работает попробуйте каснутся пальцем к антене, и посмотрите результат!
|
| |
| |
| Opps | Дата: Четверг, 11.02.2021, 01:02 | Сообщение # 2451 |
 Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата rey ( ) Вы хотите сказать, что УВЧ не работает, а дроссель, который намотан проводом работает в роли антенны и излучает ВЧ сигнал, который выходит с микросхемы?
Дросель не повинен "излучать" , дросель 390нГн+конденсатор на 6.5пФ = паралельний колебательний контур на 100мГц ... для того щоб підсилювати тільки зону корисного сигналу . Любий онлайн калькулятор і Ви зможете підібрати ці 2 деталі з тих що у Вас є .
Наприклад 100нГн + 25пФ = так само 100мГц .
Між іншим в схемі 150нГн + 15пФ = послідовний колебательний контур ... на 106мГц .
Можливо є зміст ці 2 контури зробити на однакових номіналах.
Хоча підібрати можна любим тестером - не обовязково True RMS , виставити бажану частоту ФМ ... включити прибор заміряти напругу на дроселі . Замінити конденсатор - знов заміряти , стало більше - значить в правильному напрямку . Заміряна цифра буде не правильна - але більше/менше можна оцінити. Стрілочним тестером як писав Andrew ... але там напевне мілівольти , таке собі задоволення їх заміряти.
П.С. В мене тоже сигнал з ФМ дуже слабий - але поки що до нього руки не дійшли. Думаю це проблема не в дроселі а конденсаторі ... 6,5пФ якщо +/-20% , резонансна частота може бути і 80мГц , і 120мГц ... А ще дросель +/-10% і вийдем на 70мГц .
В ідеалі там 5% NP0 на 6.5пФ ...
Сообщение отредактировал Opps - Четверг, 11.02.2021, 02:09 |
| |
| |
| Andrew | Дата: Четверг, 11.02.2021, 10:04 | Сообщение # 2452 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я ставлю 1 дроссель 150нГн. Если делаю УВЧ, то контур из 330 нГн и 7.5пф
Не спутайте нГн с мГн!
|
| |
| |
| mongol791 | Дата: Четверг, 11.02.2021, 10:48 | Сообщение # 2453 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| У кого плохо ловит фм ( плохая антенка) попробуйте конец антены подпаять( прикрутить)) к металическому корпусу динамика, получается хорошая парабалическая антена
|
| |
| |
| Opps | Дата: Четверг, 11.02.2021, 10:52 | Сообщение # 2454 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата mongol791 ( ) получается хорошая парабалическая антена  ... "Діскавері" можна на копі подивидись
|
| |
| |
| rey | Дата: Четверг, 11.02.2021, 15:59 | Сообщение # 2455 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Всем спасибо за помощь, кажется, я понял, как настроить ФМ, может не все правильно понял, но получилось, как ни странно. Сначала впаял обратно эти многослойные SMD дроссели на 330 nH, потом подобрал резистор RF6, на 10 кОм работало нормально, а на 15 кОм уже не очень, то 10 и оставил. Конденсатор СF8 у меня стоял 7,5 пФ, а я поменял на 8,2 пФ. Согласно калькулятору резонанс должен был произойти на частоте 97 МГц (я хотел на 90, но нет такого конденсатора у меня) Тестировал всё на частоте 90 МГц. Заметил одну особенность, когда не работал УВЧ, то звук искажался, если он был выше 2 в настройках. На 3 уже немного слышны искажения, и чем больше уровень звука, тем больше искажений. Интересно, что на моём Кощее Х45 ФМ модулятор собран тоже на QN8027, но без УВЧ и там такие же проблемы. Я не сразу это понял, но потом догадался, что звук, возможно, искажается от перемодуляции, но почему этого эффекта (скорее дефекта ) нет, когда стоит УВЧ?
|
| |
| |
| Andrew | Дата: Четверг, 11.02.2021, 17:56 | Сообщение # 2456 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата rey ( ) на 10 кОм работало нормально
Цитата rey ( ) огда не работал УВЧ, то звук искажался, |
| |
| |
| --Zenit-- | Дата: Четверг, 11.02.2021, 18:56 | Сообщение # 2457 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Opps ( ) Між іншим в схемі 150нГн + 15пФ = послідовний колебательний контур ... на 106мГц .

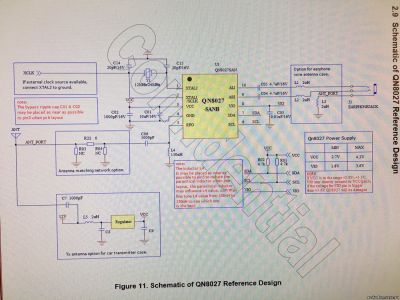

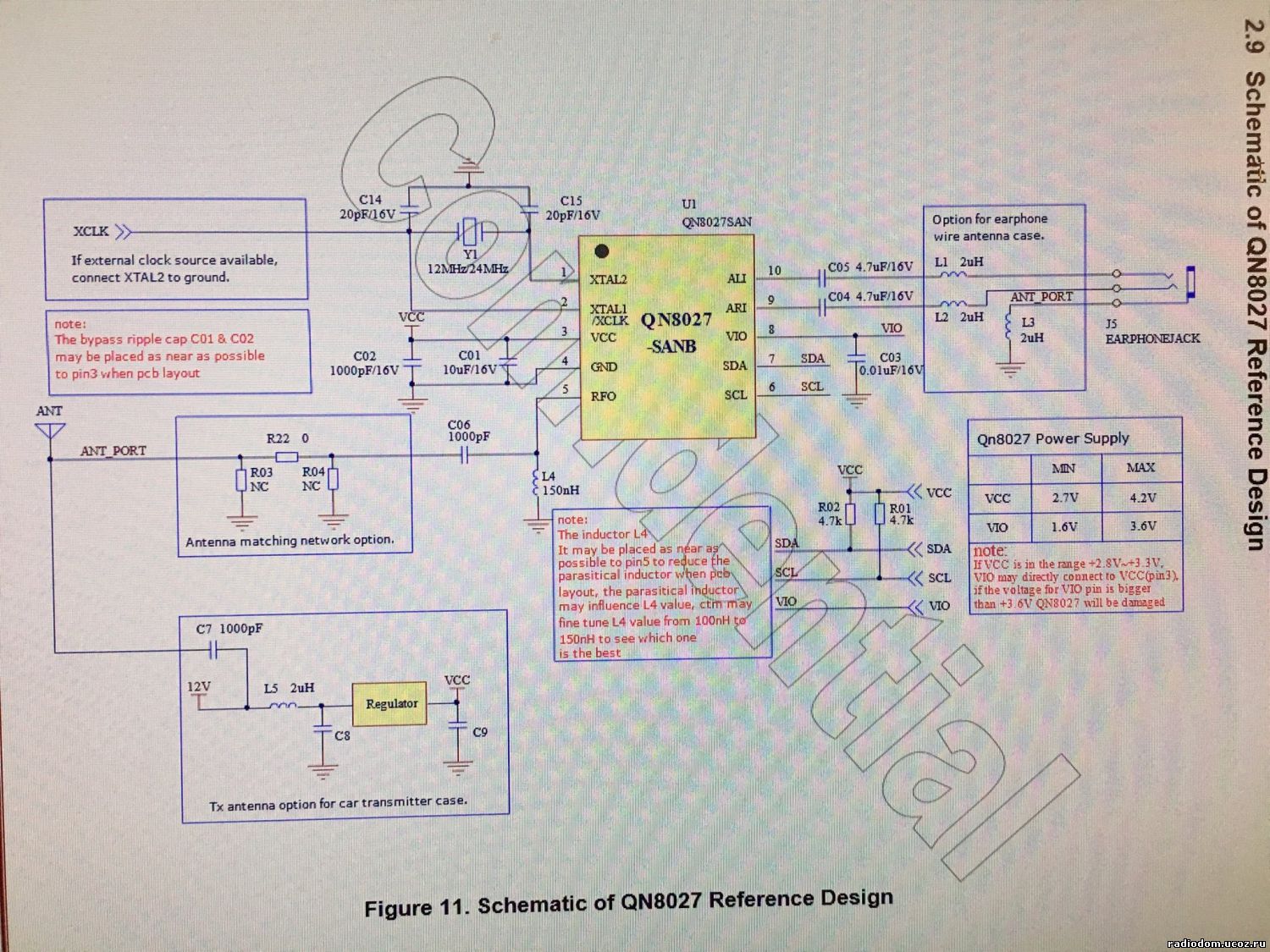

Индуктивность LF1 надо подбирать.Это и в даташите к микрухе прописано.
Сейчас проводил опыты.При 150 наногенри попадаю в начало диапазона и ниже. 89-90 МГЦ работает когда пальцем к антенне прикоснешься.Выше 90 МГЦ вообще никак.
При индуктивности 100 нан работает на 98-101 МГЦ.Ниже очень плохо.Значит нужна индуктивность в районе 130 нан.
Сообщение отредактировал --Zenit-- - Четверг, 11.02.2021, 19:11 |
| |
| |
| rey | Дата: Четверг, 11.02.2021, 21:56 | Сообщение # 2458 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата Andrew ( ) Кварц стоит на 24 ? Приемник пробовали менять?
Еще интересует один вопрос - на всех моих Кротах иногда в динамике раздаются сильные хлопки - у кого-то бывает такое?
Сообщение отредактировал rey - Четверг, 11.02.2021, 21:58 |
| |
| |
| Andrew | Дата: Четверг, 11.02.2021, 22:21 | Сообщение # 2459 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата --Zenit-- ( ) Сейчас проводил опыты.При 150 наногенри попадаю в начало диапазона и ниже. 89-90 МГЦ работает когда пальцем к антенне прикоснешься.Выше 90 МГЦ вообще никак. |
| |
| |
| Opps | Дата: Четверг, 11.02.2021, 22:32 | Сообщение # 2460 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата --Zenit-- ( ) Нет там колебательного контура.
Цитата Andrew ( ) Бред! Это цифра , Она работает или нет..)
П.С. Взагалі СМД індуктивності (ті які многослойні) - високодобротні , проволочні - добротність менша , крутизна спаду АЧХ менша - от і підсилює усілок більший діапазон. З СМД індуктивністью якщо правильно настроїти шумів буде менше ... треба заміряти , вухо напевне не почує.
Можна 13 вітків на 3мм проводом десь 0.2мм ... по ідеї низькодобротна індуктивність 390нГн ... широкополосна :).
Сообщение отредактировал Opps - Четверг, 11.02.2021, 22:59 |
| |
| |
|
|
