О схеме и работе К-3
|
|
| TCB | Дата: Суббота, 08.02.2014, 14:59 | Сообщение # 76 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2140
Статус: Offline
| Цитата SergM-76 (  ) фон в динамике около 100 Гц ? Так должно быть или нет.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| SergM-76 | Дата: Суббота, 08.02.2014, 15:07 | Сообщение # 77 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| TCB, а моргает светодиод, почему?
|
| |
| |
| TCB | Дата: Суббота, 08.02.2014, 15:14 | Сообщение # 78 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2140
Статус: Offline
| Цитата SergM-76 ( ) а моргает светодиод, почему?  .
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| SergM-76 | Дата: Суббота, 08.02.2014, 15:47 | Сообщение # 79 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Цитата TCB ( ) На светодиод не обращал внимания, его можно и не ставить. Если все работает, то пусть себе моргает в коробочке |
| |
| |
| Andrew | Дата: Суббота, 08.02.2014, 16:44 | Сообщение # 80 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Фона не должно быть( или небольшие шумы но очень низкого уровня), светодиод уберите, я его использовал для отладки...
|
| |
| |
| Sergeinedotopa | Дата: Суббота, 08.02.2014, 21:54 | Сообщение # 81 |
 Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Цитата Можно прошить программатором USB ASP с прошивкой под PDI на ATmega 8. |
| |
| |
| SergM-76 | Дата: Воскресенье, 09.02.2014, 10:03 | Сообщение # 82 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Цитата Sergeinedotopa ( ) SergM-76,подробней опишите в соответствующем разделе.
Сообщение отредактировал SergM-76 - Воскресенье, 09.02.2014, 10:32 |
| |
| |
| TCB | Дата: Вторник, 11.02.2014, 02:28 | Сообщение # 83 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2140
Статус: Offline
| Представляю еще один вариант платы, рассчитанной под корпус Z-79 (естественно можно применить и другой подходящий корпус). Аккумуляторы располагаются снаружи.
Вне зависимости от того будете или нет повторять данную конструкцию, рекомендую обратить внимание на то как решена проблема с разъемом катушки - длина соединительных проводов от разъема до платы уменьшена буквально до 1см. Такое решение можно попытаться реализовать и в других конструкциях.
Проблематичным моментом при повторении может оказаться поиск переключателя частоты. Название и производителя не знаю (как он выглядит - на фото в файле).

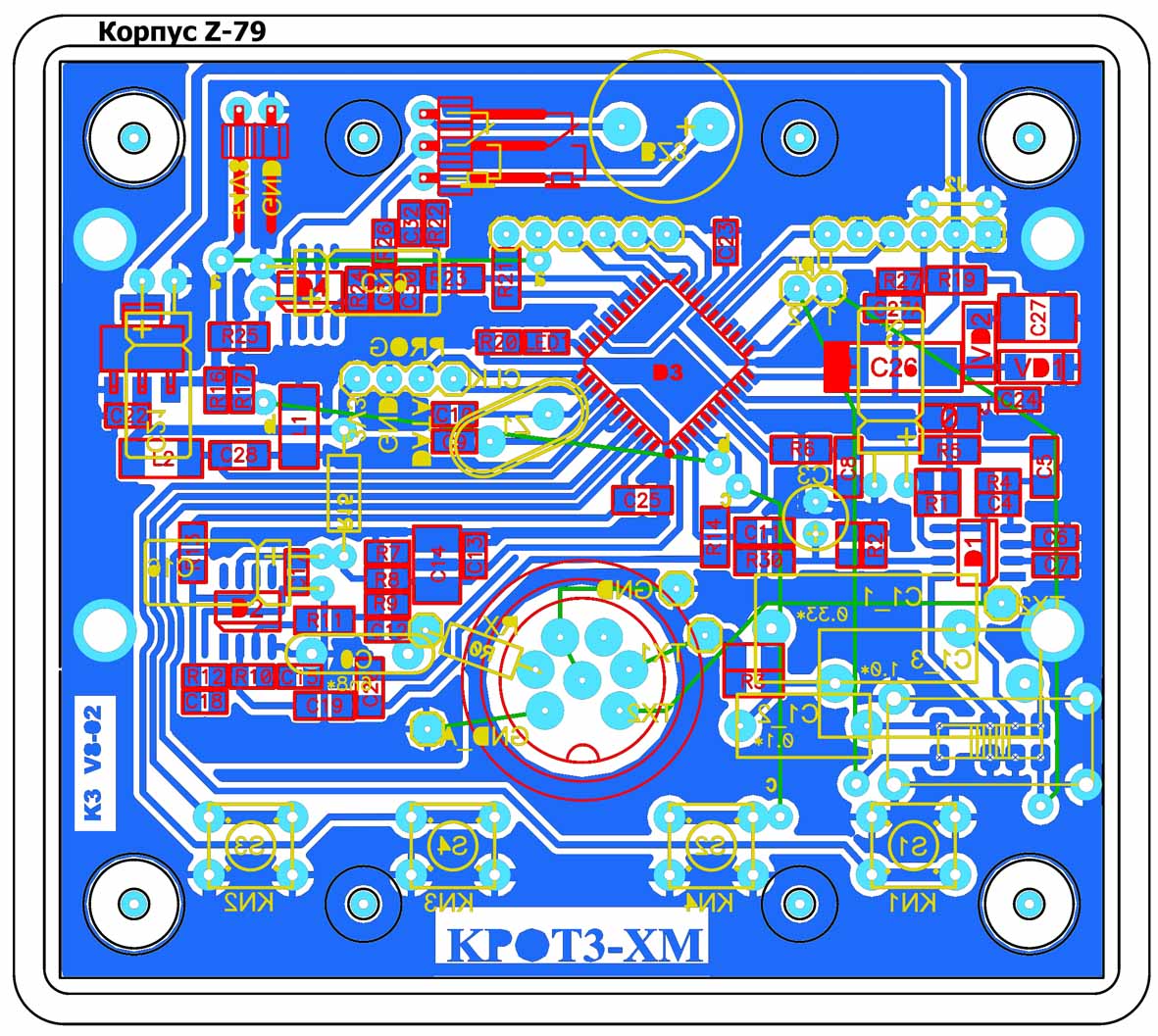

Вид платы.
В файлах разводка и разметка корпуса, а также конструктив в картинках. (Плата на фотографиях несколько отличается от выложенной.)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 11.02.2014, 02:31 |
| |
| |
| Andrew | Дата: Вторник, 11.02.2014, 17:32 | Сообщение # 84 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Спасибо!Хорошая конструкция получилась.
|
| |
| |
| SergM-76 | Дата: Суббота, 15.02.2014, 07:19 | Сообщение # 85 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew, а что вы скажете о новой прошивке. На столе между 11 и 12 разницы не увидел.
|
| |
| |
| Andrew | Дата: Суббота, 15.02.2014, 11:48 | Сообщение # 86 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| "Исправлены неточности, увеличена чувствительность"
Должна добавить пару см . А у вас сколько получилось по воздуху?.
|
| |
| |
| янукович | Дата: Суббота, 15.02.2014, 15:11 | Сообщение # 87 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата SergM-76 ( ) На столе между 11 и 12 разницы не увидел. Цитата Andrew ( ) А у вас сколько получилось по воздуху?
Было бы неплохо, фото-кино-видео посмотреть... На разных частотах (какой там ток, баланс, усиление, автонастройка нуля...). Половить "стандартные" цели (мелкое золото, пятак, серебро, плоскогубцы).
|
| |
| |
| UY5RZ | Дата: Воскресенье, 16.03.2014, 22:35 | Сообщение # 88 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Сделал катушку DD 25, 45 витков 0,56 и 200 витков 0,18, баланс после заливки 270 мв, экран графит, частота 8264, конденсатор 26,3 нф. Получил 30 см на пятак К2, на 5 коп 1941 года 26см по воздуху, как вы получаете 40 см не пойму.
|
| |
| |
| solovey_ | Дата: Понедельник, 17.03.2014, 00:39 | Сообщение # 89 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| Цитата UY5RZ ( ) Сделал катушку DD 25, 45 витков 0,56 и 200 витков 0,18, баланс после заливки 270 мв, экран графит, частота 8264, конденсатор 26,3 нф. Получил 30 см на пятак К2, на 5 коп 1941 года 26см по воздуху, как вы получаете 40 см не пойму.
.около ??50  не считаных витков- прийомник-6800 пф.По черняхах,1/5 динара!браслет бронза двух главая змея!Пуговица цари,без опознавательных знаков.В реальном поиске ток около 100 ма,ус 2.Фильтр 2.и 9|4 фыльтра низкий и высокий.Нет цели нет сигнала.с ув UT0NR.ex UT4NC-ex US5NCB Фото- доказательства имеются.73
|
| |
| |
| UY5RZ | Дата: Понедельник, 17.03.2014, 01:04 | Сообщение # 90 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Цитата solovey_ ( ) Легко,вчера после двух ХР-Голд МАКС и "КАРДИНАЛА"на битой корчме з 30-35 см поднял пятачок 1860 г отличный монетный сигнал!(пятак убитый).ДД-26 см,13,156 Кгц.Макс ток 130ма-по воздуху пятак чуть больше 40 см.30 витков-0,44 ПЕВ-2-0,22 Мкф .около ??50 не считаных витков- прийомник-6800 пф.По черняхах,1/5 динара!браслет бронза двух главая змея!Пуговица цари,без опознавательных знаков.В реальном поиске ток около 100 ма,ус 2.Фильтр 2.и 9|4 фыльтра низкий и высокий.Нет цели нет сигнала.с ув UT0NR.ex UT4NC-ex US5NCB Фото- доказательства имеются.73 |
| |
| |
