О схеме и работе К-3
|
|
| TCB | Дата: Пятница, 13.02.2015, 21:02 | Сообщение # 391 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата ALEXSOLOVEY02 (  ) Хочу перерозвести аналогову частину
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| ALEXSOLOVEY02 | Дата: Пятница, 13.02.2015, 22:01 | Сообщение # 392 |
 Лейтенант
Группа: Пользователи
Сообщений: 59
Статус: Offline
| Все ОК,МС34119 ТХ передвинути нижче .МСР-601 ТХ поверннути на 90".розвести дальше елементи ВХОД-ВИХОД.або попрбувати перемалювати його під інший ОП,а Андрій підкоригує программу.  домалювати преобразователь під літій.В мене з навігатора ПАНАСОНІК залишився 2800 мА.В 79 корпус аж проситьья.
|
| |
| |
| fedya_valki | Дата: Пятница, 13.02.2015, 22:34 | Сообщение # 393 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата ALEXSOLOVEY02 ( ) домалювати преобразователь під літій.
Да это всё уже есть в архиве от ТСВ для корпуса Z-79, вариант MD_KROT2_3V7.lay6
|
| |
| |
| TCB | Дата: Пятница, 13.02.2015, 23:31 | Сообщение # 394 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline

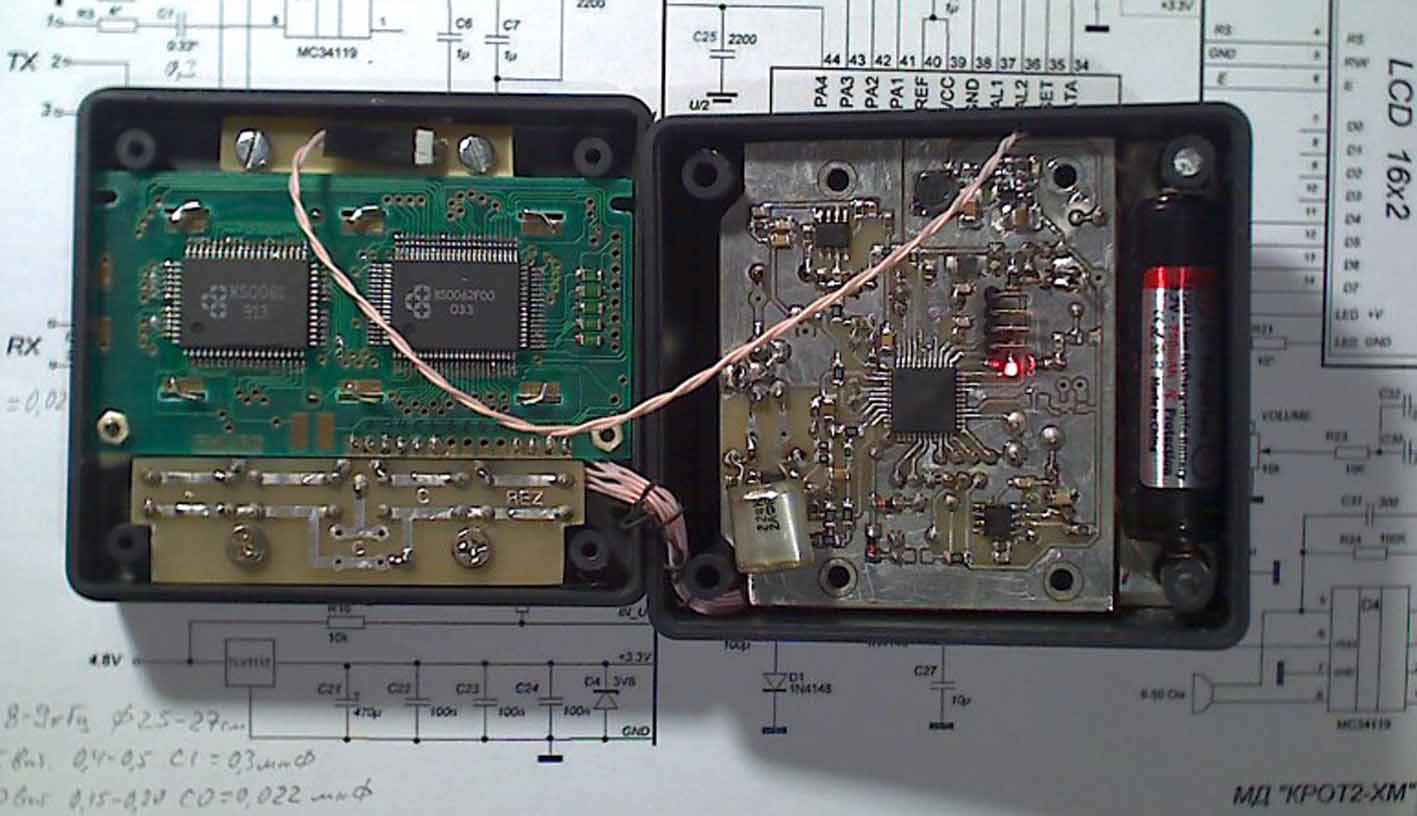

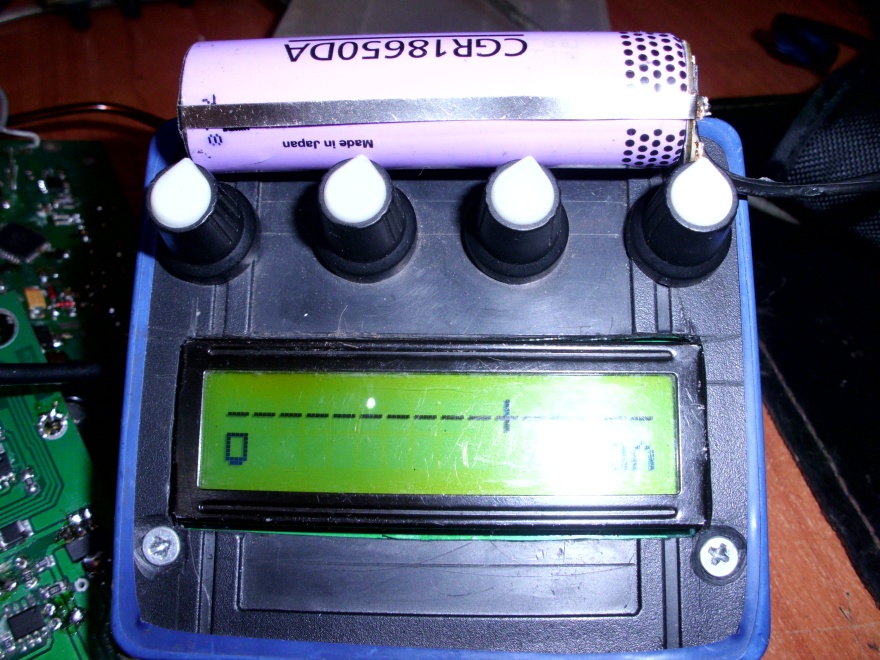

| Цитата ALEXSOLOVEY02 ( ) .В мене з навігатора ПАНАСОНІК залишився 2800 мА.В 79 корпус аж проситьья.
но потом отказался от этой идеи и приклеил снаружи внешний батарейный отсек. Мое убеждение - необходимо иметь возможность оперативной замены аккумуляторов.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Demonos | Дата: Суббота, 14.02.2015, 00:37 | Сообщение # 395 |
 Подполковник
Группа: Пользователи
Сообщений: 108
Статус: Offline
| ALEXSOLOVEY02, Не, нормально? 35 лет одной сверлилкой... Я в то время ещё об углы бился...
Сообщение отредактировал Demonos - Суббота, 14.02.2015, 00:40 |
| |
| |
| ALEXSOLOVEY02 | Дата: Суббота, 14.02.2015, 16:33 | Сообщение # 396 |
|
Лейтенант
Группа: Пользователи
Сообщений: 59
Статус: Offline
| Цитата Demonos ( ) 35 лет одной сверлилкой... |
| |
| |
| Demonos | Дата: Суббота, 21.02.2015, 18:31 | Сообщение # 397 |
|
Подполковник
Группа: Пользователи
Сообщений: 108
Статус: Offline
| Подскажите, что можно увидеть и каким прибором, на выходе Тх? Есть сомнения, что намотал 45 витков 0.5. Тока нет. Ни по Кроту, ни по милиамперметру. По осциллографу лезет всякий бред. Вольтаж какой-то идёт. Парадокс в том, что прибор таки включается и худо-бедно работает. Я слегка озадачен.
|
| |
| |
| TCB | Дата: Воскресенье, 22.02.2015, 00:32 | Сообщение # 398 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата Demonos ( ) что можно увидеть
вот что получилось.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Demonos | Дата: Понедельник, 23.02.2015, 22:23 | Сообщение # 399 |
|
Подполковник
Группа: Пользователи
Сообщений: 108
Статус: Offline
| спасибо, проверю Добавлено (23.02.2015, 22:23)
---------------------------------------------
Ничего не выходит. :-( И осцилл, чсх, ничего похожего не кажет. Идёт какой-то шум. В точке КТ и на седьмой ноге вольта в полтора. На выходе ТХ в сотни миливольт. Максимум, что получил - подобие синусоиды с шумом. Может осциллограф гомно (что примерно так и есть), но мне казалось должно быть иначе.
Провода для перемотки Тх не нашел. Подпаял остатки на всякий случай к старой и докрутил пять витков. Подключил - та же песня. Выставил ноль АЦП. Баланс установился в районе 7900Гц. Свелось руками с 1270мВ до 15мВ, дальше кнопочками. Но ноль, блин, ампер и всё тут. Феррит отстраивается. Баланс катушек - ну типа да, тоже что-то произошло. В итоге та же песня. Пасатижи с 20см. Алюминиевая линейка только в статике вплотную. Электромоторчик попискивает в динамике сантиметров с пяти. Может наоборот, сматывать с Тх потихоньку? Куда у меня ток девается?
|
| |
| |
| TCB | Дата: Понедельник, 23.02.2015, 22:59 | Сообщение # 400 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата Demonos ( ) Провода для перемотки Тх не нашел

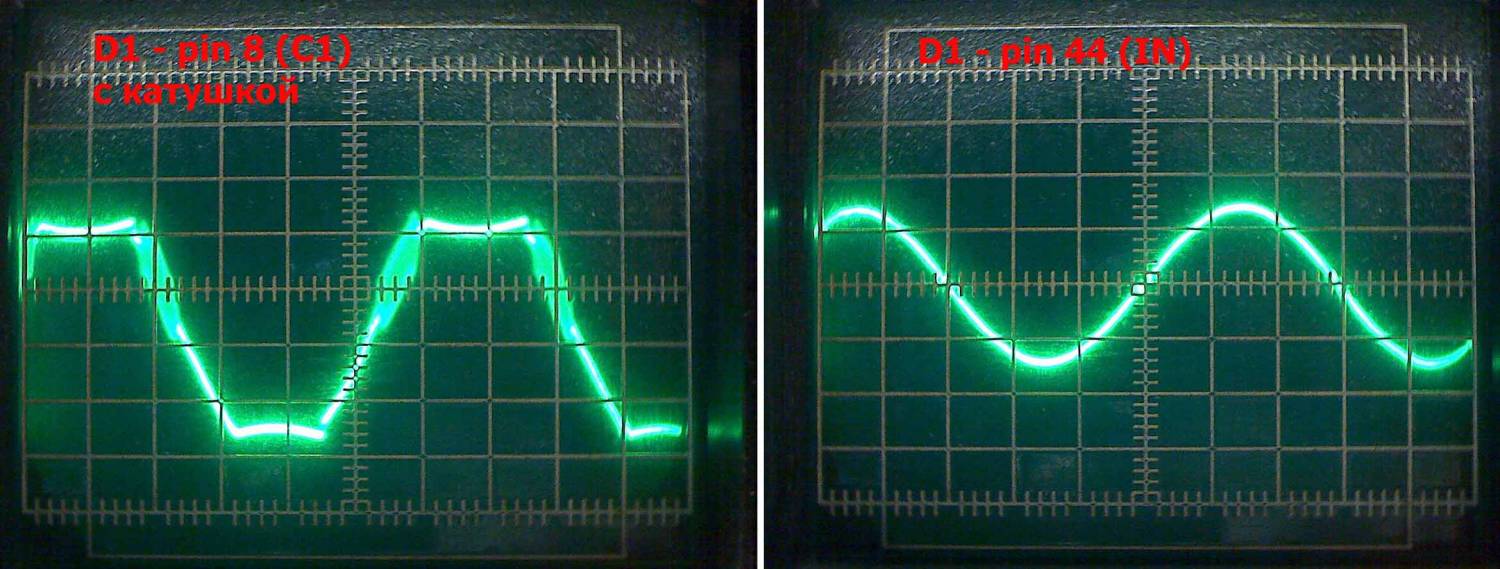

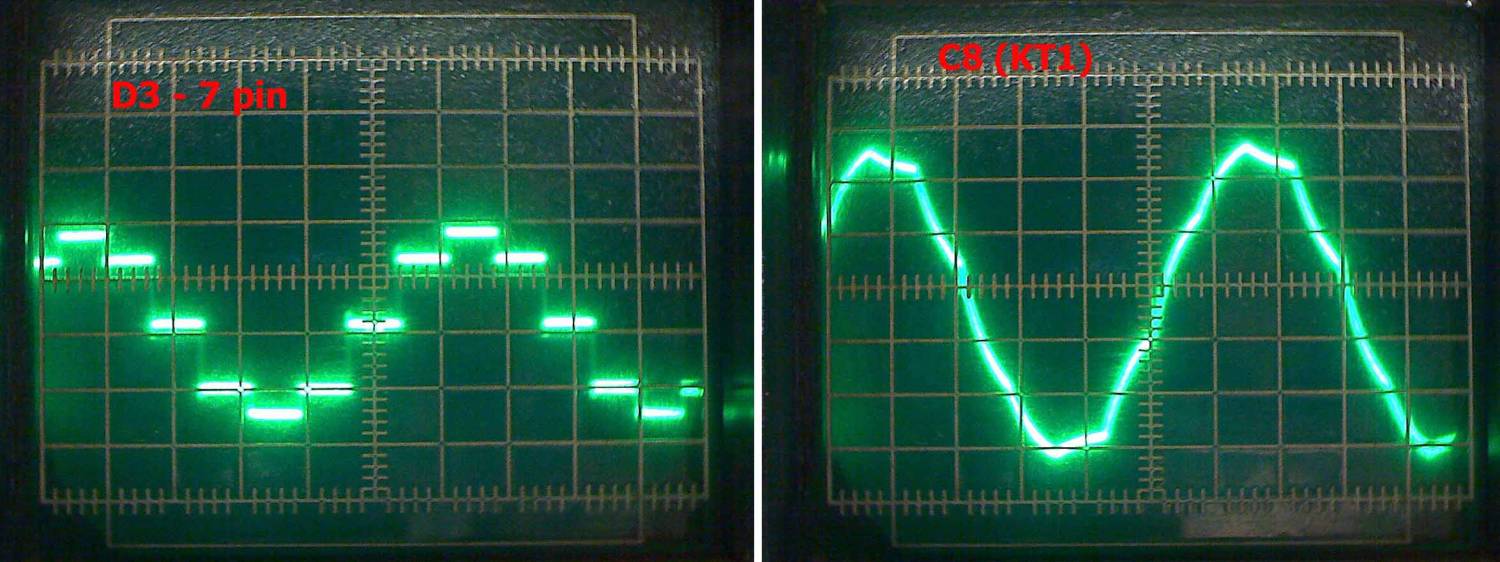

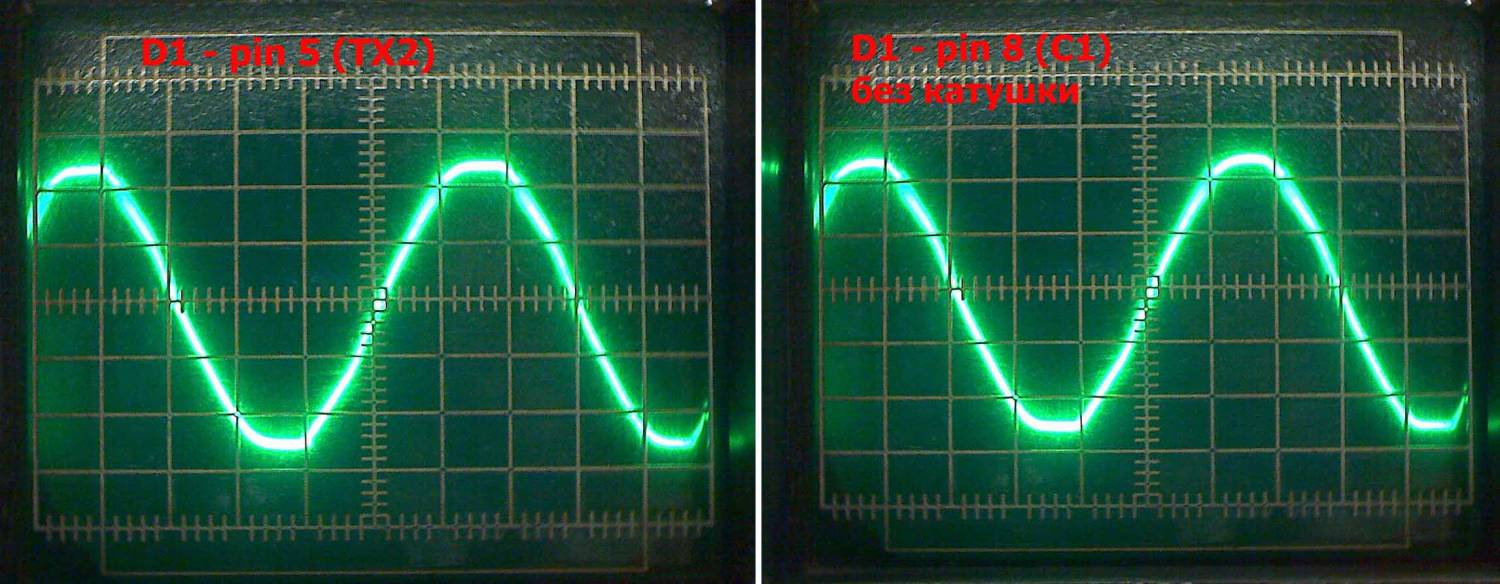

Развертка 20мкс/деление. 1-я осц. 0,2В/дел; 2-я осц. 0,05В/дел; 3-я 4-я 5-я 0,5В/дел (если ничего не перепутал)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Demonos | Дата: Среда, 25.02.2015, 01:17 | Сообщение # 401 |
|
Подполковник
Группа: Пользователи
Сообщений: 108
Статус: Offline

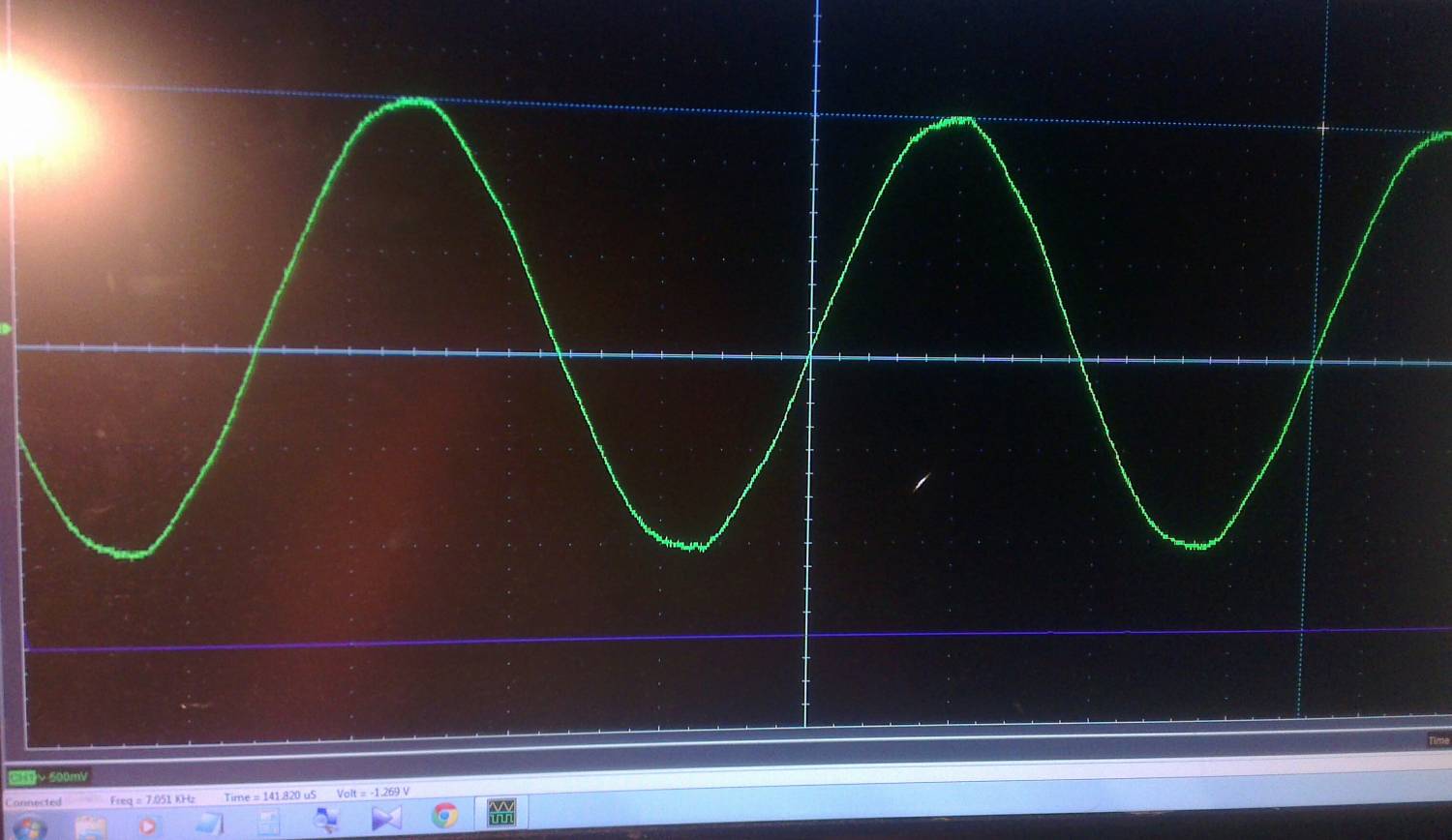

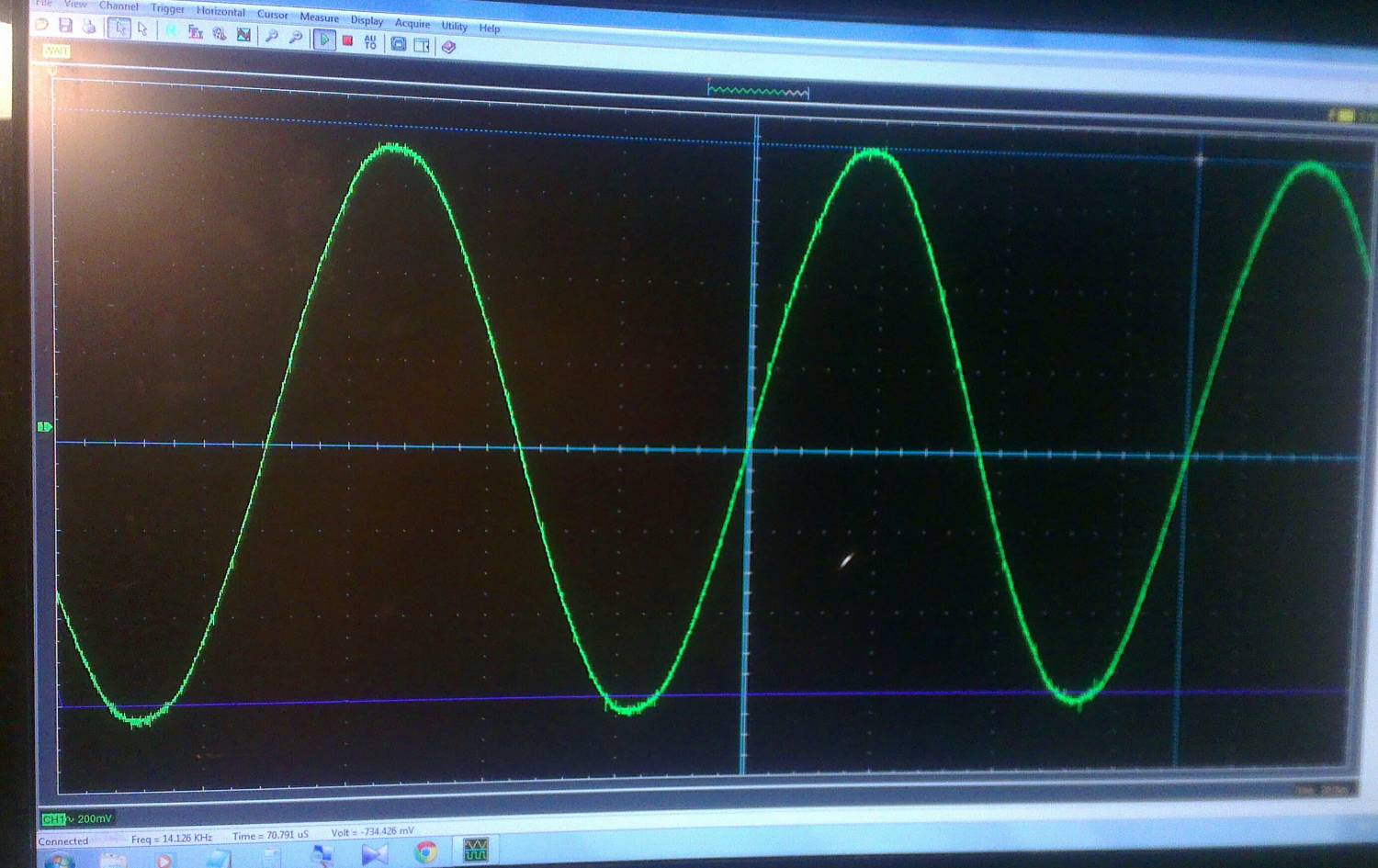

| Ах ты ж! Внезапно попёр сигнал невиданной чёткости! Пожалуй стоит проверить контакты и разъём.
 Добавлено (25.02.2015, 01:17)
---------------------------------------------
Вобщем всё встало на места. Синус появился, когда подпаялся к ногам конденсатора. Причина неполадок R3. Заместо 4Ом у меня стояли два 8.1К...
Сам себе даю Золотого Лося, буду носить орден две недели.
|
| |
| |
| Andrew | Дата: Среда, 25.02.2015, 10:16 | Сообщение # 402 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Demonos ( ) Внезапно попёр сигнал невиданной чёткости!
|
| |
| |
| Majahed | Дата: Четверг, 19.03.2015, 21:19 | Сообщение # 403 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Допоможіть розібратись з підключенням катушки тх. Яка правильна комбінація зеднань: 1-3 ; 1-2 ; чи 2-3? Ну ніяк не можу схему прочитати
Зрозумів тільки що:
1контакт це задаючий сигнал( робоча частота передаючого контура ).
2контакт це земля і вибір частоти для контроллера.
3контакт взагалі не зрозумів, підключати чи так і оставить у воздусі.... ?
підскажіть будь ласка куди підключити 3 вивід ТХ, відносно землі
Сообщение отредактировал Majahed - Четверг, 19.03.2015, 21:23 |
| |
| |
| Andrew | Дата: Четверг, 19.03.2015, 21:51 | Сообщение # 404 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Не куда не подключать.
|
| |
| |
| Majahed | Дата: Четверг, 19.03.2015, 22:07 | Сообщение # 405 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Дякую вичерпуюча відповідь.
Получаеться ккутшка підєднуеться до контактів ТХ1 і GND ?
Сообщение отредактировал Majahed - Пятница, 20.03.2015, 10:06 |
| |
| |
