| Andrew | Дата: Суббота, 03.12.2016, 12:56 | Сообщение # 331 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| misyachniy, Ответы на все ваши вопросы есть на форуме, читайте..
|
| |
| |
| АРСЕНАЛ | Дата: Суббота, 03.12.2016, 22:16 | Сообщение # 332 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Всем собирающим! Обратите внимание на конденсатор С2. Он должен быть с с низким ESR !
Простые могут работать не корректно!!!
http://electronics-and-mechanics.azm.su/page48.html
|
| |
| |
| Andrew | Дата: Суббота, 03.12.2016, 22:23 | Сообщение # 333 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Всем собирающим катушку. Есть мнение, что передающая катушка должна быть свободна от экрана!
|
| |
| |
| АРСЕНАЛ | Дата: Суббота, 03.12.2016, 22:34 | Сообщение # 334 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| ЦитатаAndrew (  ) Всем собирающим катушку. Есть мнение, что передающая катушка должна быть свободна от экрана!
Или делать как описано в 30 сообщении этой темы - http://www.radiodom.org/forum/7-36-2
|
| |
| |
| шукач | Дата: Воскресенье, 04.12.2016, 00:41 | Сообщение # 335 |
 Генерал-майор
Группа: Пользователи
Сообщений: 272
Статус: Offline
| Andrew, АРСЕНАЛ, А я графітом покрив корпус,походу два варіанти,перемотать на обичні параметри,або здерать екран і робить з фольги!?
|
| |
| |
| fedya_valki | Дата: Воскресенье, 04.12.2016, 00:43 | Сообщение # 336 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| ЦитатаAndrew ( ) Есть мнение, что передающая катушка должна быть свободна от экрана! ЦитатаАРСЕНАЛ ( ) Всем собирающим!
Всё смешалось в доме.... Поклонских, или Болконских?Облонских? Кротовских?
Выведите суть дела в отдельную ветку, или форум, куча вопросов просто отпадёт. Честно.
Сообщение отредактировал fedya_valki - Воскресенье, 04.12.2016, 01:49 |
| |
| |
| Andrew | Дата: Воскресенье, 04.12.2016, 10:56 | Сообщение # 337 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитатаfedya_valki ( ) Всё смешалось в доме...
Мнение взялось отсюда:
Цитата misyachniy"
Тут пишут о том, что при мостовой раскачке экранировать TX не нужно http://www.metdet.ru/Sensor_20.htm Цитата Внимание: Передающую катушку экранировать не нужно! В этой конструкции это не только избыточно, но и вредно. Избыточно потому что выходной каскад Кощея-18М имеет очень низкий импеданс, поэтому передающая катушка практически не подвержена емкостному эффекту. А вредно, потому что при близком расположении экрана от передающей катушки в нем начинают протекать ощутимые индукционные токи, которые приводят к деградации экрана и, как следствие – к ложным откликам Как правильно экранировать для КРОТ 4?"
А еще позвонил Арсенал и сказал, что видел в катушках некоторых фирменных приборов нет экрана на ТХ.
А вы хотели чтоб разжевали и в ротик положили.. Нужно пробовать разные варианты и искать оптимальный!
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 04.12.2016, 11:03 | Сообщение # 338 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Цитатаfedya_valki ( ) ЦитатаАРСЕНАЛ ()Всем собирающим!
Какого прибора? К-1, К-2, К-3, К-DFX, К-4?
А я в теме какого прибора это написал?
|
| |
| |
| Sleepwalker | Дата: Воскресенье, 04.12.2016, 12:41 | Сообщение # 339 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| я конечно прошу прощения, но поясните мне смысл прибора с мостовой раскачкой? какая польза от этой затеи?
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 04.12.2016, 14:00 | Сообщение # 340 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| шукач, здирати не обовязково.Можна просто процарапки зробити на половині,де буде передаюча лежати.І на перегородках,якщо вони там є.
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 04.12.2016, 14:07 | Сообщение # 341 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| ЦитатаSleepwalker ( ) какая польза от этой затеи?
Долго рассказывать.Почитайте здесь - http://www.md4u.ru/viewtopic.php?f=14&t=8223
|
| |
| |
| Andrew | Дата: Воскресенье, 04.12.2016, 14:30 | Сообщение # 342 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| АРСЕНАЛ, У тебя есть схема Вератора-4 интересно взглянуть на раскачку.
И интересно какие параметры рекомендованного датчика для Вератора-4?
|
| |
| |
| янукович | Дата: Воскресенье, 04.12.2016, 17:04 | Сообщение # 343 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline

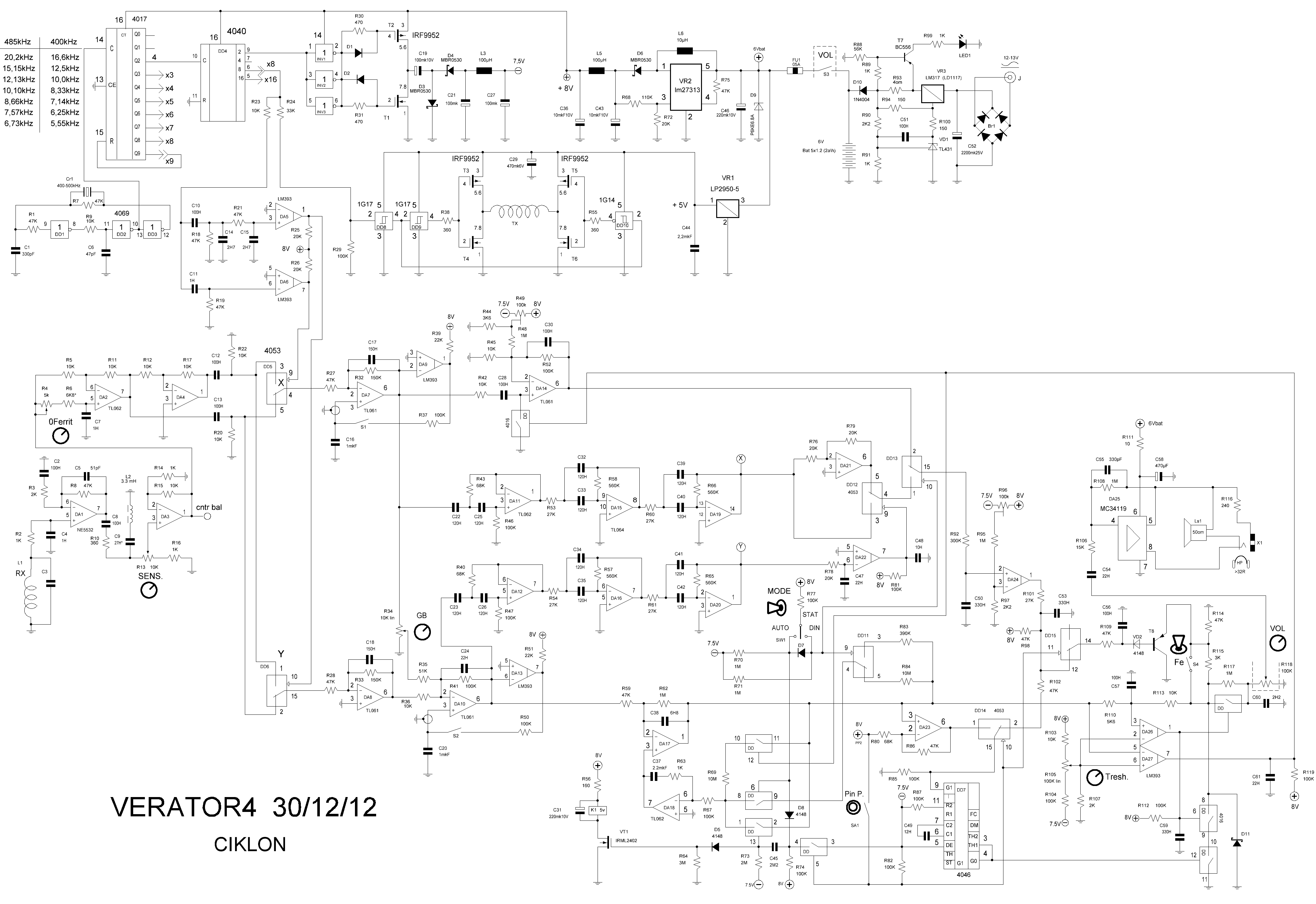

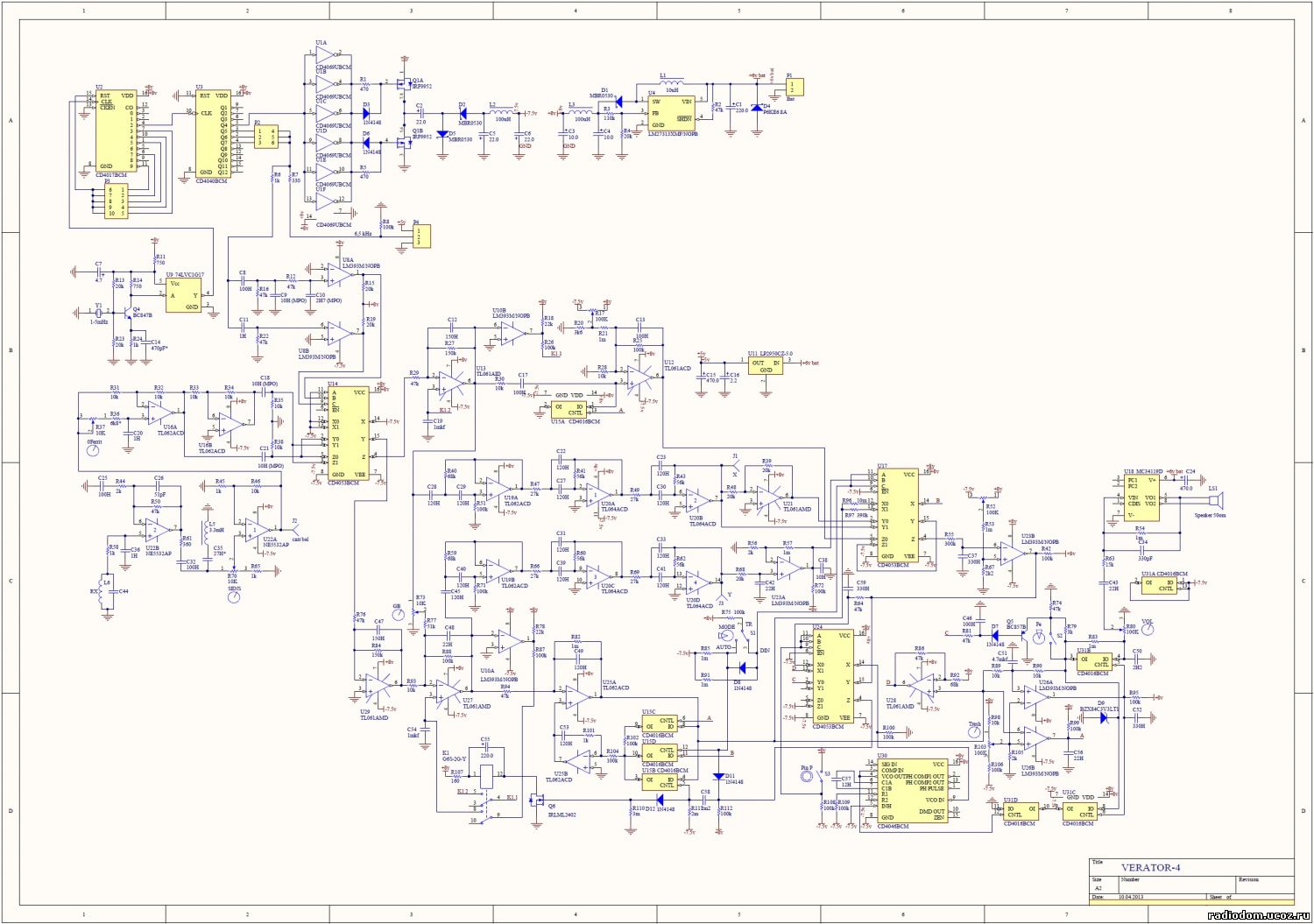

| Схема Вератора 4
Вот что пишет Циклон о такой раскачке.
"Потребление передатчика с ТХ около 40-50ма. Ток в катушке может быть от минимума до 1-2А Все зависит от добротности той катушки и частоты. Реально добротность Q20-25 при потребилове 50ма - до 1А в катушке при 15-20 витках.
Делать резонансную ТХ тут не имеет смысла. Не будет никакой рекуперации. Кушать будет ровно столько сколько в контуре. Это мост! Ему резонансы до печки."
|
| |
| |
| янукович | Дата: Воскресенье, 04.12.2016, 17:07 | Сообщение # 344 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Есть еще вариант схемы с кварцем.
|
| |
| |
| янукович | Дата: Воскресенье, 04.12.2016, 19:04 | Сообщение # 345 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| В теме о Вераторе-4 Циклон писал, что при такой раскачке и больших токах очень возрастают требования к кабелю и разъему. Еще писал, что еще лучше, переместить "силовую" часть ТХ непосредственно в датчик... тогда отпадут вопросы к кабелю и штекеру.
|
| |
| |
