Самодельные катушки ІВ металодетекторов.
|
|
| Andrew | Дата: Четверг, 12.06.2014, 18:12 | Сообщение # 256 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| янукович, По воздуху 30 см на пяточек. Не копал потому, как в статике предмет давал перегрузку ,обычно я такое не копаю..
DSAYM, Кабель у меня еще советских времен. В нем есть витая пара в экране (использую в RX) и около 10 проводников вне экрана (TX). Кондер RX стоит в катушке.
|
| |
| |
| Reiv | Дата: Пятница, 13.06.2014, 09:37 | Сообщение # 257 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Nice work Adrew  this coil seems to be very stable. I think in near future will make some small concentric coil, max 20cm, for beach hunting
|
| |
| |
| янукович | Дата: Пятница, 13.06.2014, 10:01 | Сообщение # 258 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Reiv, для пляжного поиска нужно Крот-2 переделать в Крот-3... Сделать маленькую концентрическую катушечку и настроить на частоту 14-15 кГц.
|
| |
| |
| Andrew | Дата: Пятница, 13.06.2014, 15:45 | Сообщение # 259 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Есть у меня катушечка для пляжа http://radiodom.ucoz.ru/forum/7-36-6728-16-1383853420
|
| |
| |
| sersan79 | Дата: Понедельник, 16.06.2014, 16:17 | Сообщение # 260 |
 Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline

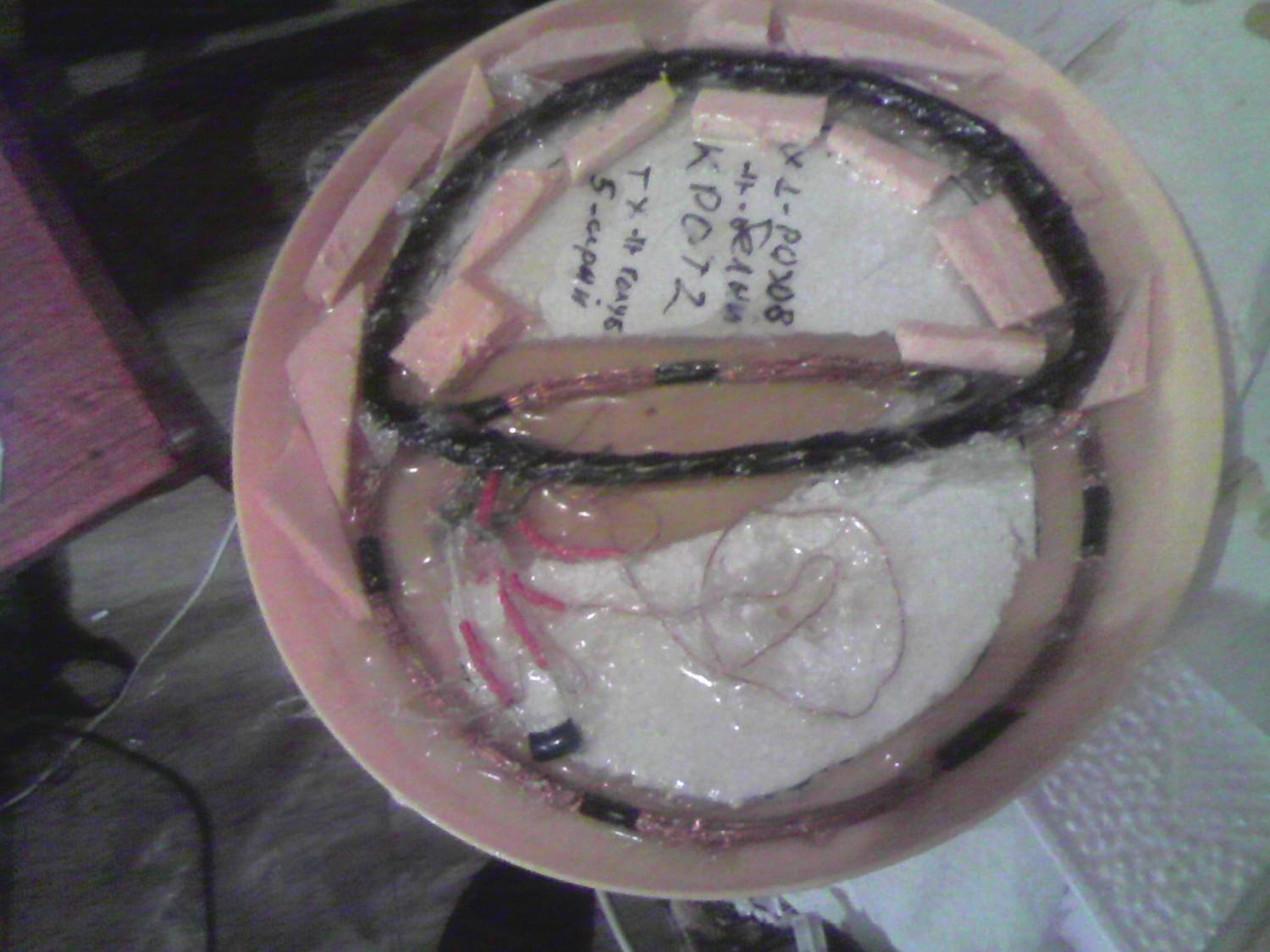

| вот моя катуха всё таки поосмыслил dd260 намоточные данные как у автора RX-200 витков 0.3 ТХ-45 витков 0.5 частота 7661 гц ,корпус игрушка для собак диск летающий из пластмассы отличная вещь и стоит всего 40 рублей ,.эпоксидки ушло грамм 400 на два датчика !!
|
| |
| |
| янукович | Дата: Понедельник, 16.06.2014, 17:06 | Сообщение # 261 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата sersan79 (  ) данные как у автора RX-200 витков 0.3
Где это Вы у автора видели такой толстый провод? Наверное нужно будет снижать добротность контура, при нагреве может баланс плавать... И эти "летающие тарелки" фрисби, вроде как из капрона-капронита сделаны... к ним ни один клей не пристает.
|
| |
| |
| Andrew | Дата: Вторник, 17.06.2014, 23:31 | Сообщение # 262 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Катушку сделать не просто, но не нужно забывать что не менее важной частью датчика является кабель и его правильное соединение. Иначе глюки неизбежны http://youtu.be/W00V3RzsbMc.
|
| |
| |
| sersan79 | Дата: Среда, 18.06.2014, 09:34 | Сообщение # 263 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| рх -проводом 0.23 вкралась ошибка бывает Добавлено (18.06.2014, 09:34)
---------------------------------------------
клей пристаёт ктарелкам отлично ,китайцы из всякой каки их делают
|
| |
| |
| DSAYM | Дата: Среда, 18.06.2014, 19:21 | Сообщение # 264 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Доброго здоровья. Андрей, а можно поподробнее о кабеле и подключении именно к Кроту, а то у меня точно так, как на видео, когда дергаешь кабель датчик реагирует. Когда плотно к штанге то все норм. Заранее спасибо всем
|
| |
| |
| Andrew | Дата: Среда, 18.06.2014, 20:51 | Сообщение # 265 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Есть про кабель и на главной странице Крот2 и на форуме обсуждалось..
Кабель "звенит" когда получаются например замкнутые петли внутри кабеля, другими словами не правильное подсоединения экранирующих оплеток. Нарисуйте как вы подключили кабель.
|
| |
| |
| DSAYM | Дата: Среда, 18.06.2014, 21:21 | Сообщение # 266 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Попробую объяснить. Кабель подсоединил к обмоткам (2 жилы в экране к RX, 2 жилы в экране к TX),затем каждую обмотку обматал луженым проводом и соеденил его с экраном кабеля, соеденил в катушке (может быть в этом проблема, сейчас почитал форум и узнал, что экраны катушки и кабеля должны соединятся именно в разъеме), затем заэкранировал обмотки , экран графит, точки пересечения обмоток заизолировал.
|
| |
| |
| янукович | Дата: Среда, 18.06.2014, 22:15 | Сообщение # 267 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Возможно и действительно, не нужно было все экраны соединять в датчике. Провести отдельно от ТХ и РХ, и соединить их в разъеме с холодным концом РХ...
|
| |
| |
| DSAYM | Дата: Среда, 18.06.2014, 22:24 | Сообщение # 268 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Попробую сделать еще один датчик. Да, пока не запореш пару катушек хорошего датчика не построишь.
Спасибо за совет
|
| |
| |
| янукович | Дата: Среда, 18.06.2014, 22:39 | Сообщение # 269 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| А почему корпус датчика не экранировали, а обмотки по отдельности мазали? В принципе отдельно графитит solovey. Можно у него поспрашивать как лучше Вам сделать...
|
| |
| |
| TCB | Дата: Среда, 18.06.2014, 23:25 | Сообщение # 270 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата DSAYM ( ) Кабель подсоединил к обмоткам (2 жилы в экране к RX, 2 жилы в экране к TX),затем каждую обмотку обматал луженым проводом и соеденил его с экраном кабеля, соеденил в катушке
Вы соединили экраны катушки с экранами кабеля - не понятно каждый со своим или все вместе.
И главный вопрос в каком месте Вы подключили экраны к земле прибора. Экраны подключаются только с одной стороны кабеля, желательно со стороны пробора (еще лучше прямо на плате, но это уже не так принципиально). Главное при экранировании: по экрану не должны протекать полезные токи, а только стекать наводки на землю прибора. Т.е. экран всегда подключается к земле только в одной точке.
А дальше уже надо смотреть на качество кабеля.
