Самодельные катушки ІВ металодетекторов.
|
|
| 4ff5fd2 | Дата: Понедельник, 11.12.2017, 00:05 | Сообщение # 2026 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата Andrew (  ) Не вводите людей в оману!  . Спорить не собираюсь, каждый делает как ему удобнее. Тем более, что датчик настроен, залит и проходит испытания на жару и холод . Если мое сообщение не подходит для форума, его можно удалить . Всего хорошего.
|
| |
| |
| s-acha | Дата: Вторник, 26.12.2017, 09:25 | Сообщение # 2027 |
 Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline

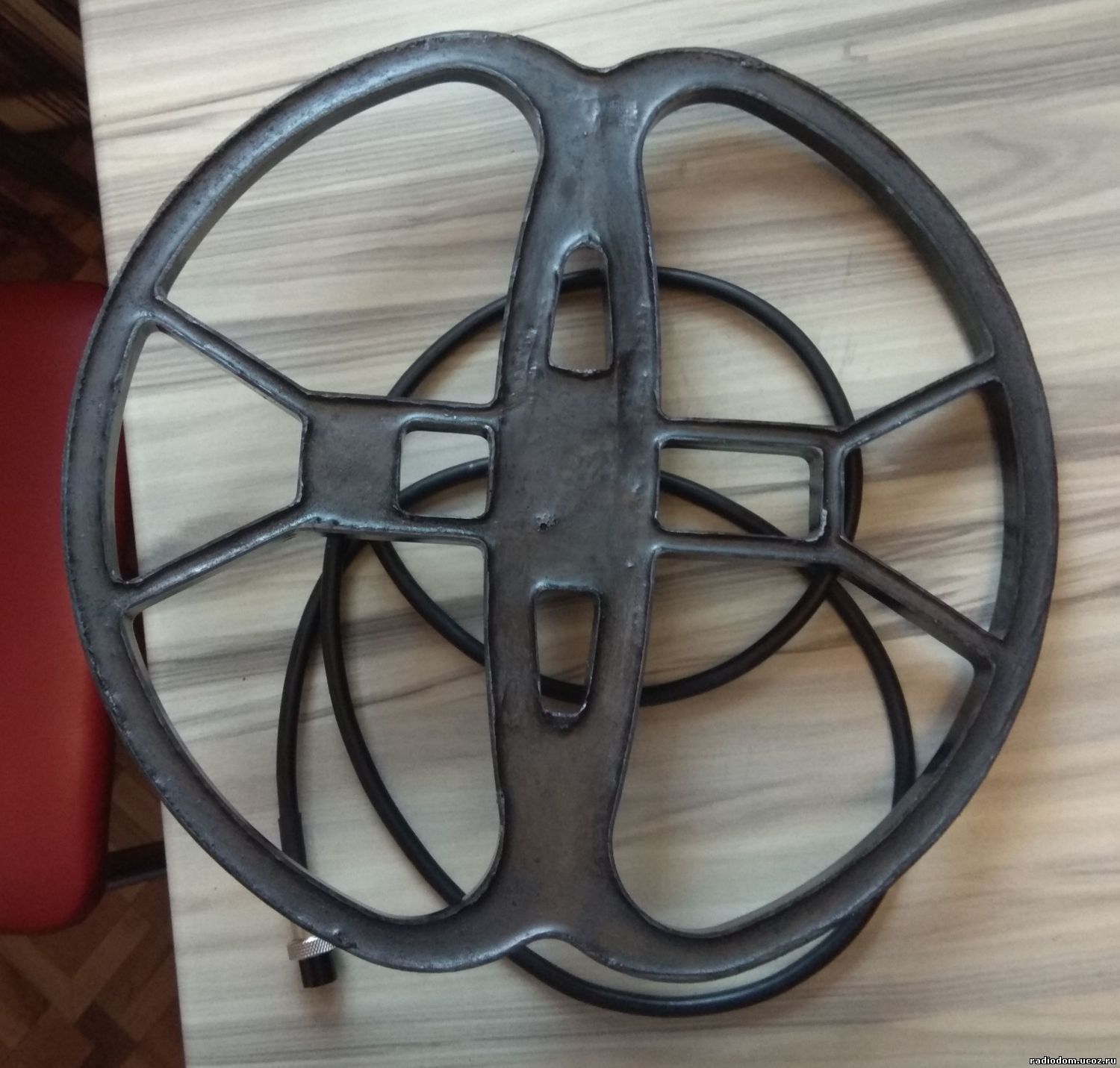

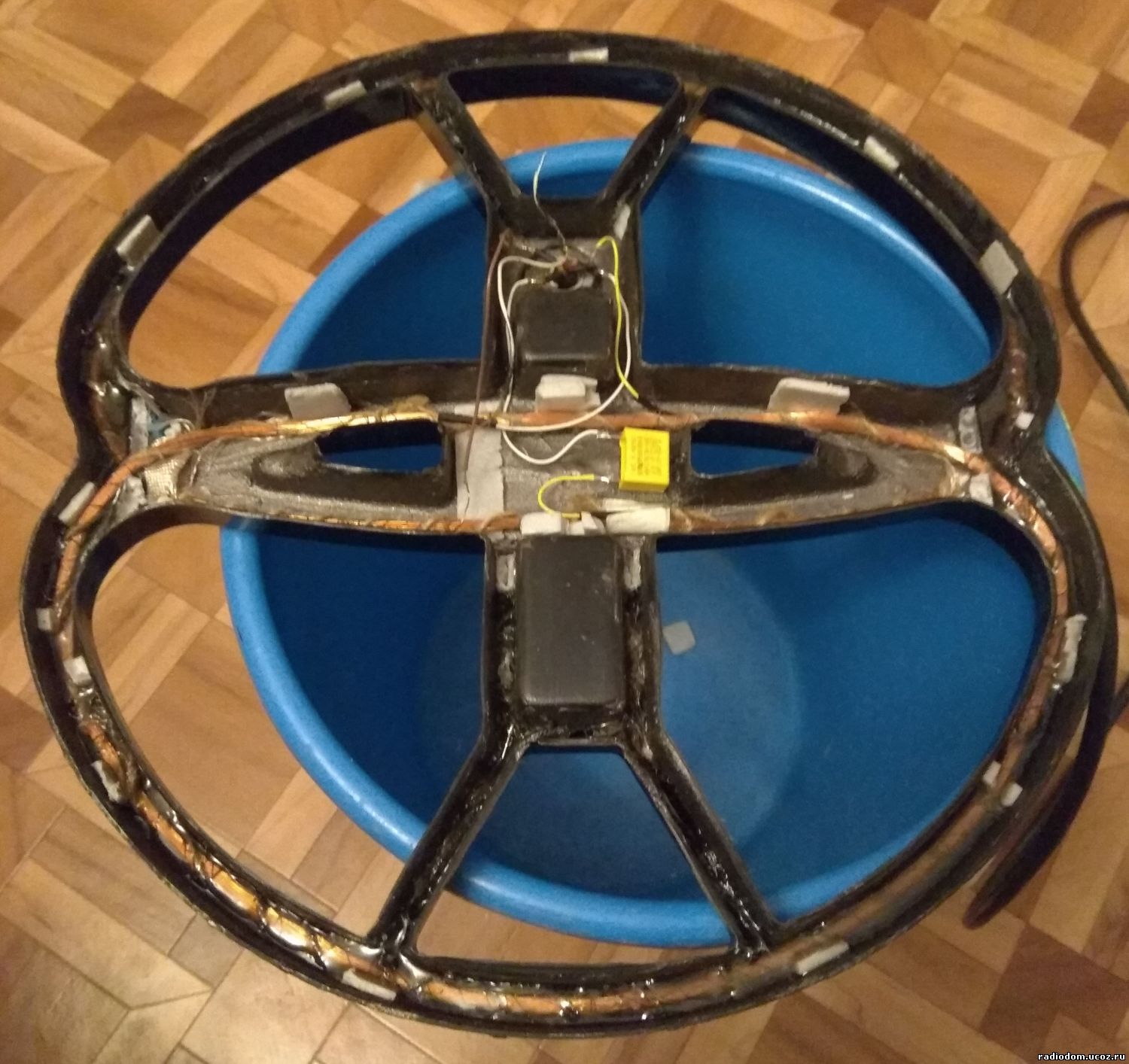

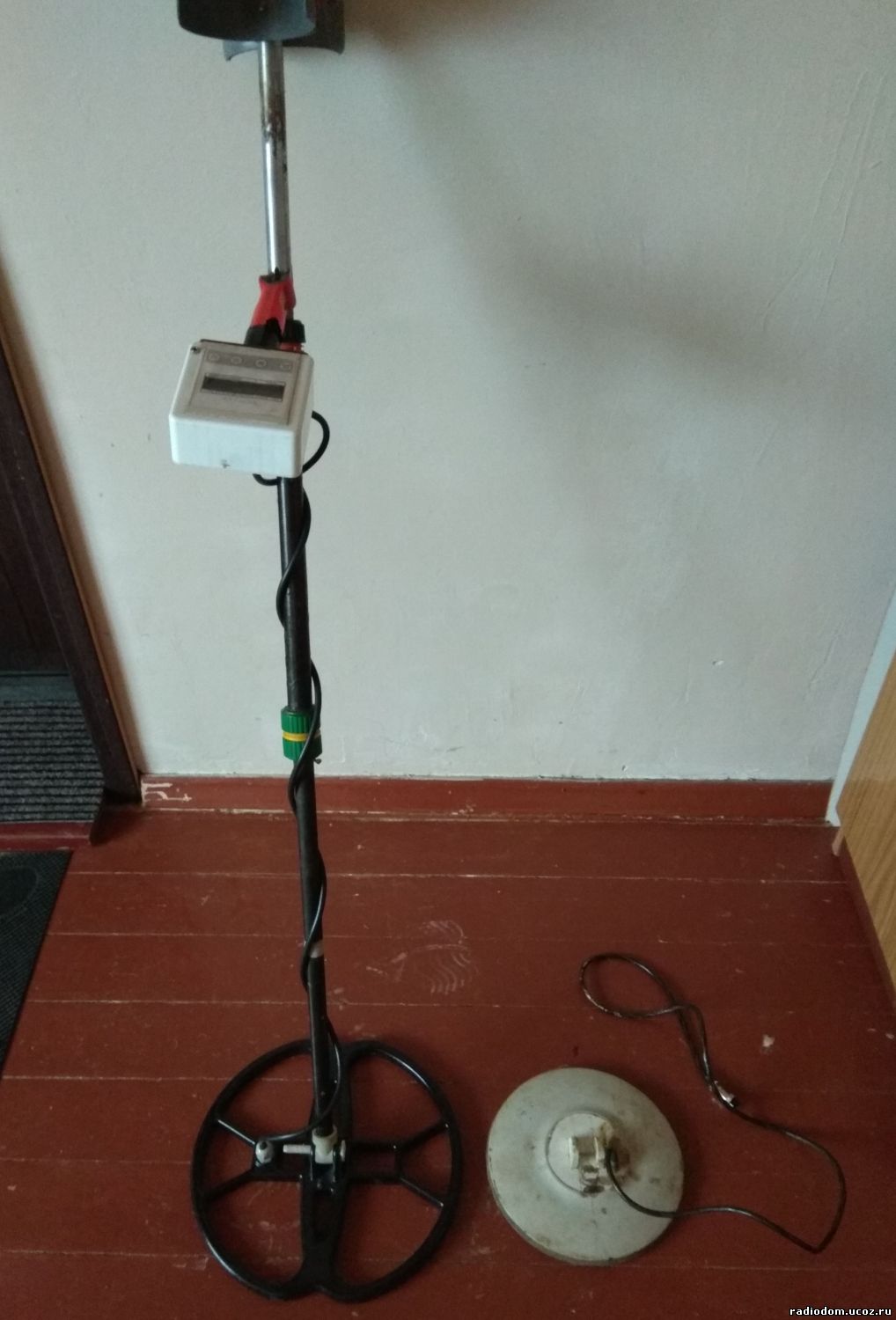

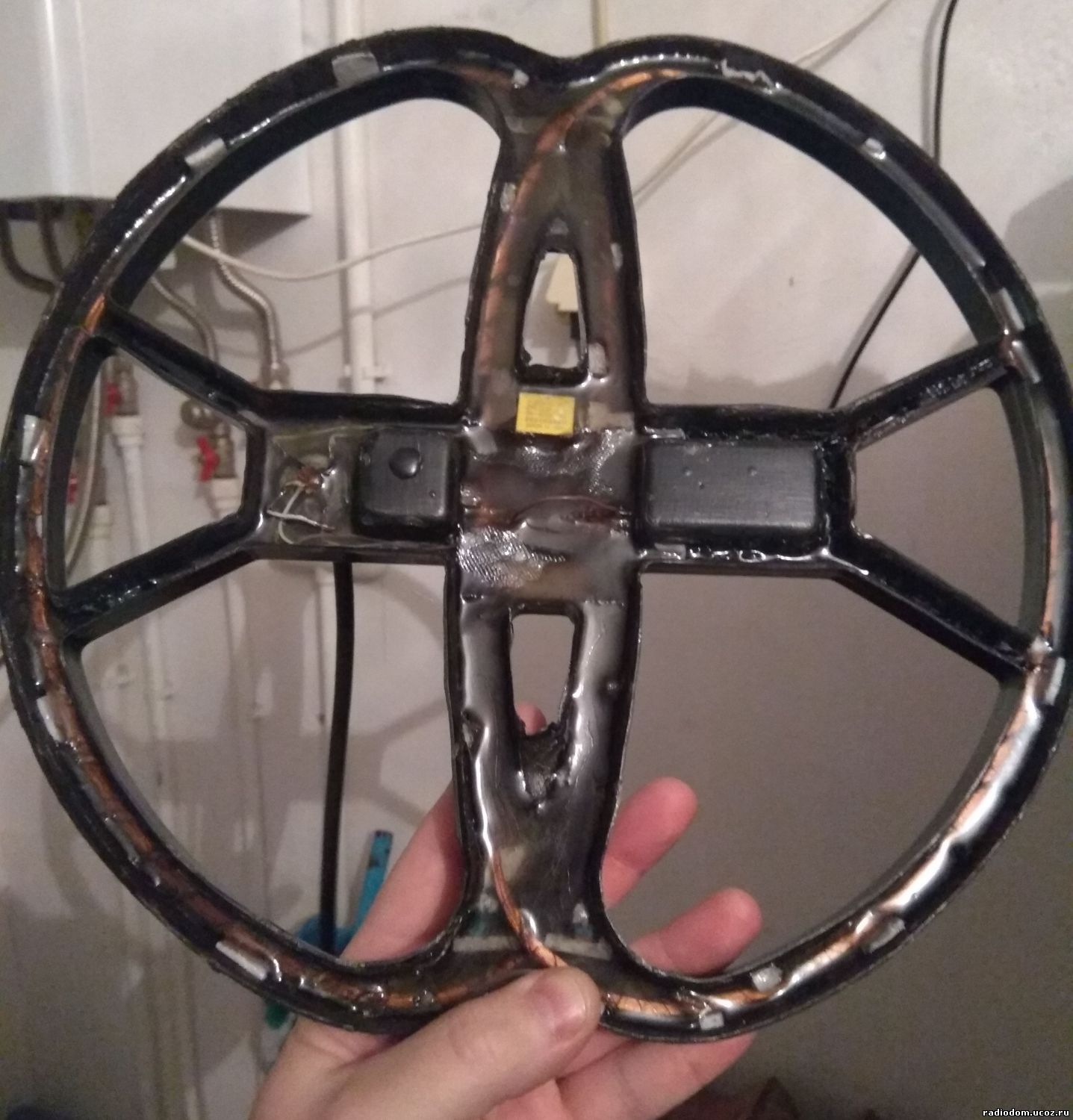

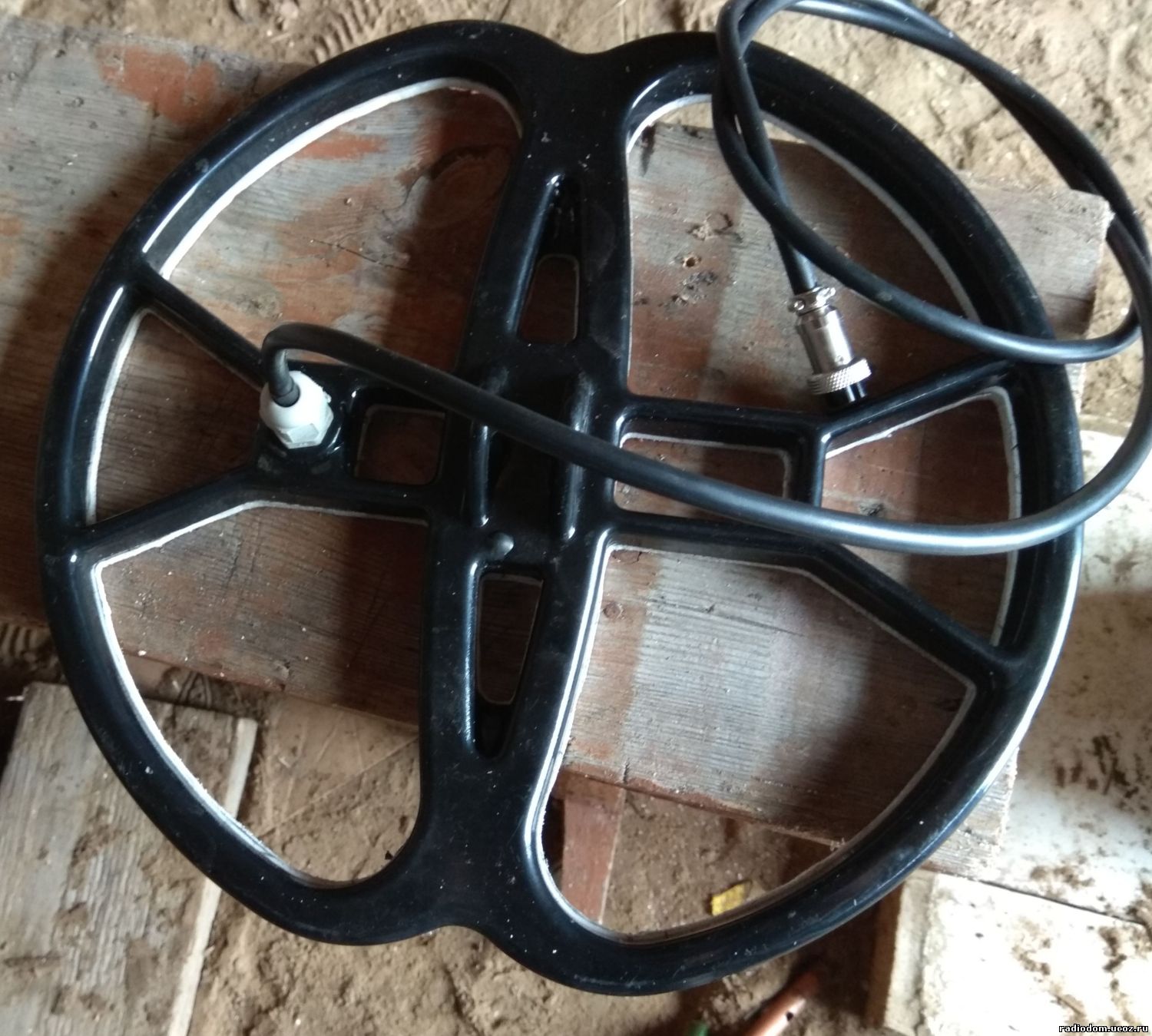

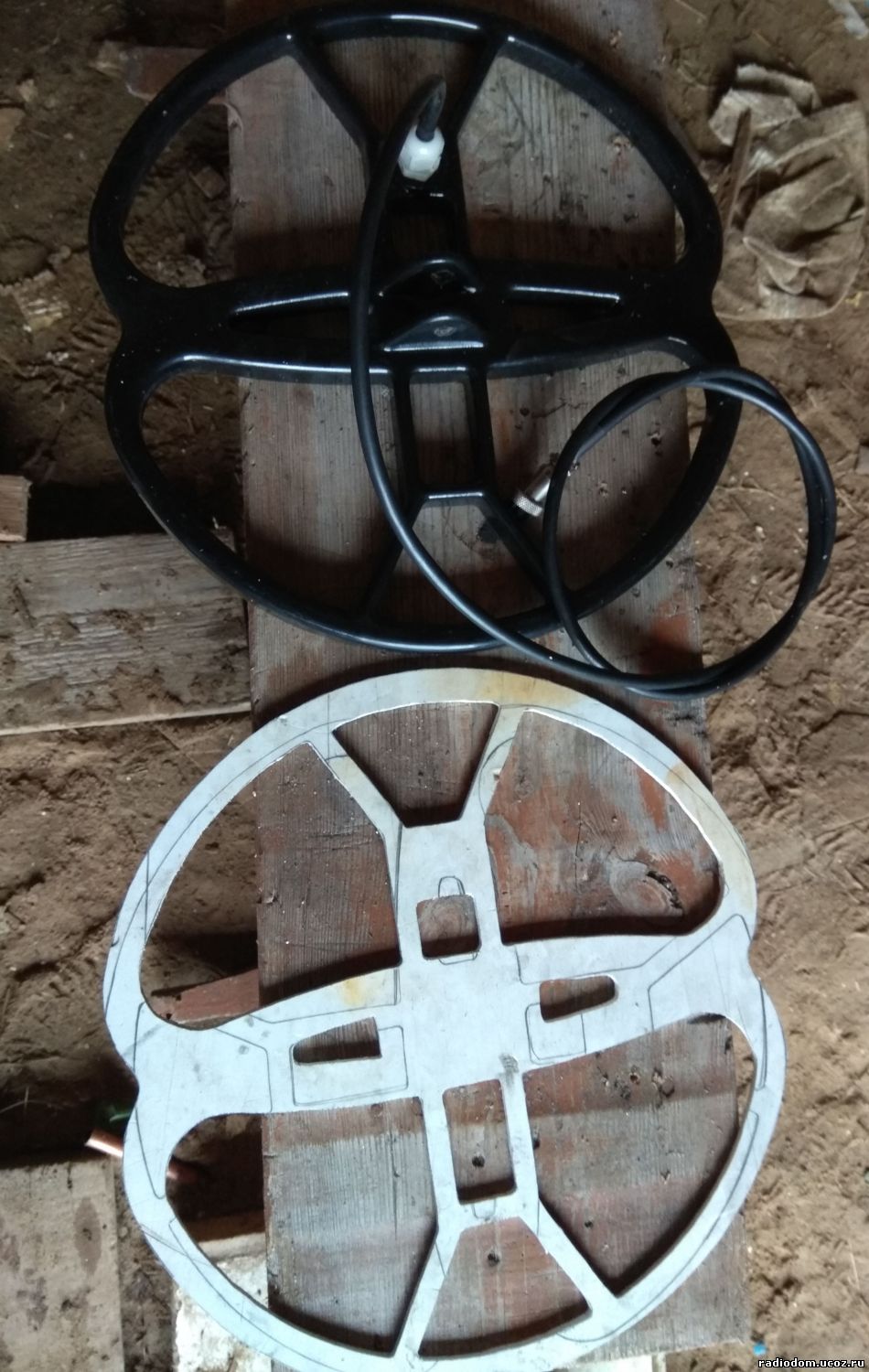

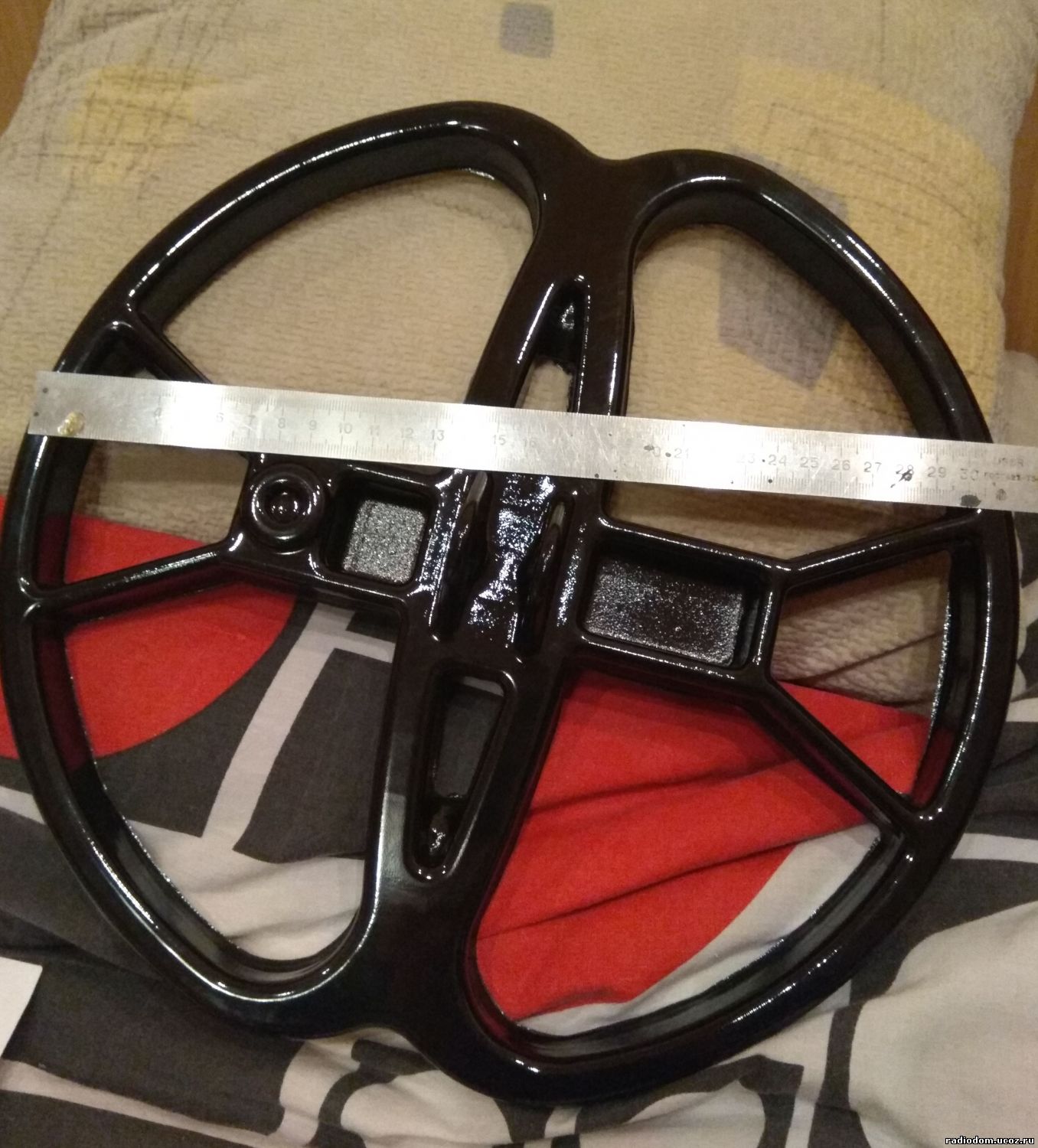

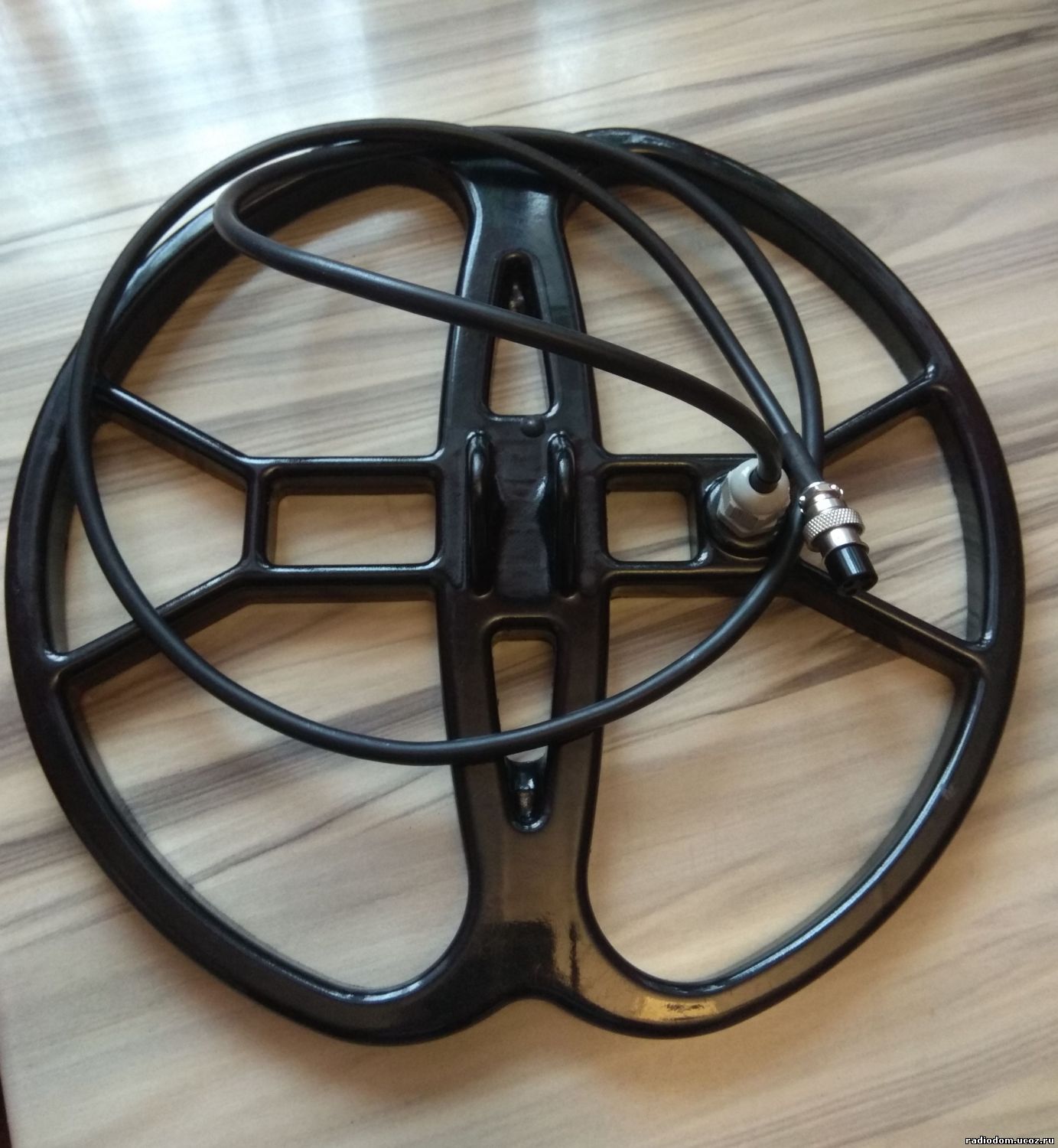

| Закончил и я свой датчик, опишу процесс может кому будет полезно. Катушка дд 12х13, намоточные данные tx- 37витков провод 0.5, rx-200 витков провод 0.15, конденсатор 220 нф., частота 11,6 кгц., экран - графит с цапонлаком, провод 4 жилы в общем экране, мягкий производства беларусь (есть аналогичный но очень жесткий российского производства). Заливал чистой эпоксидкой в несколько этапов, серединку прокладывал несколькими слоями отожженой стеклоткани. свелось мягко и без проблем практически в положении как уложил в корпус датчика. Низ катушки защитил путем приклеивания на герметик пластикового листа из пвх, вырезанного лобзиком по контуру, такая конструкция надежно защищает низ датчика от износа а внешняя сторона которая выступают около 1 мм за борта катушки принимает на себя удары о траву и кочки. изменение разбаланса получилось в пределах 150 мв, при температурном дрейфе от +5 до +25 (морозов пока нет не проверил). Чувствительность на прошивке фаст s-4 при s63, ф1, гайн 4, режим фаст - 5 коп ссср четко 42 см, 5 коп масон 46 см. четким сигналом.
Сообщение отредактировал s-acha - Вторник, 26.12.2017, 09:34 |
| |
| |
| s-acha | Дата: Вторник, 26.12.2017, 09:27 | Сообщение # 2028 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
|
На выходных испробую отпишу.....
Сообщение отредактировал s-acha - Вторник, 26.12.2017, 12:12 |
| |
| |
| deshchaandrey | Дата: Понедельник, 26.02.2018, 00:55 | Сообщение # 2029 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
|

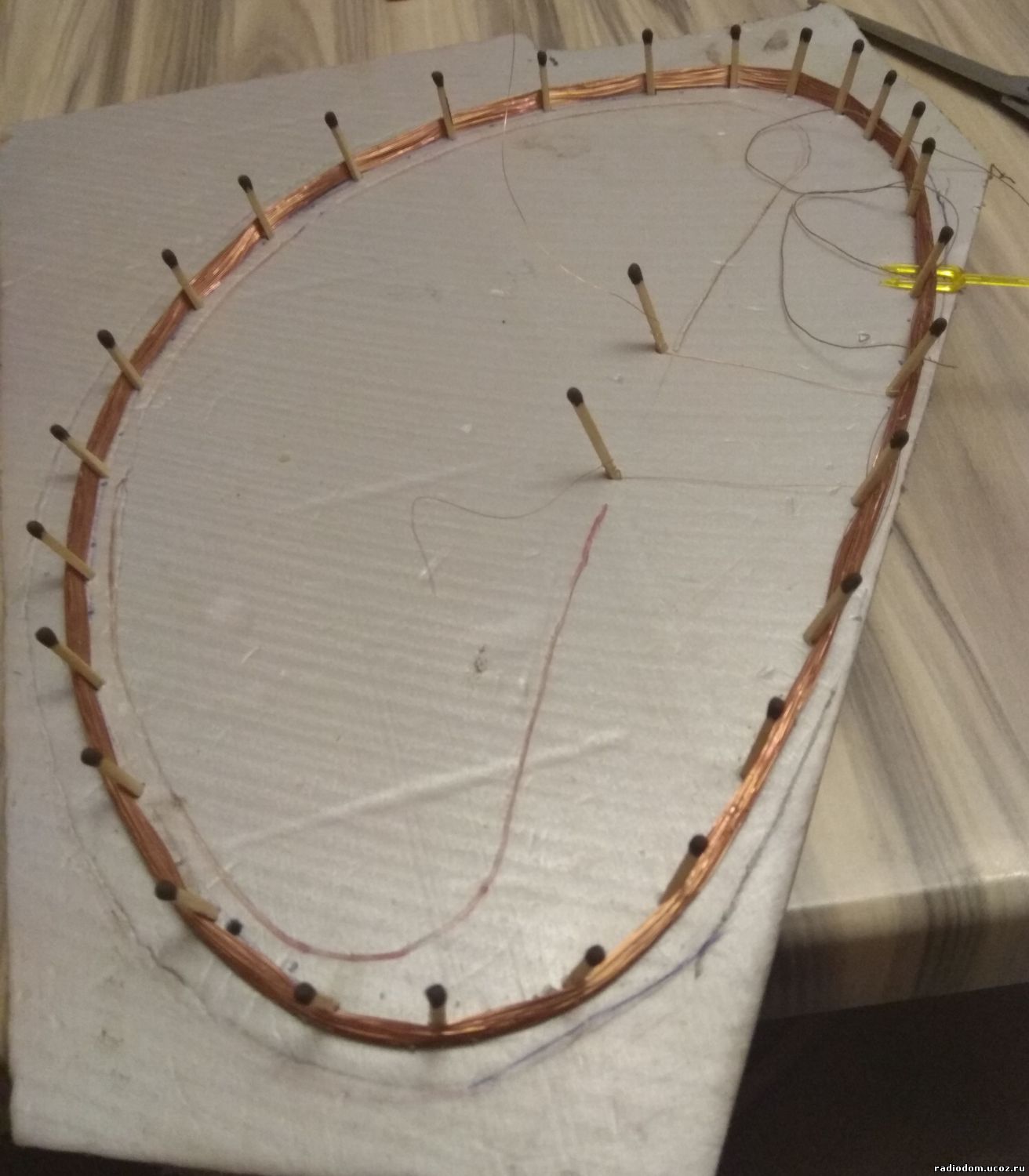

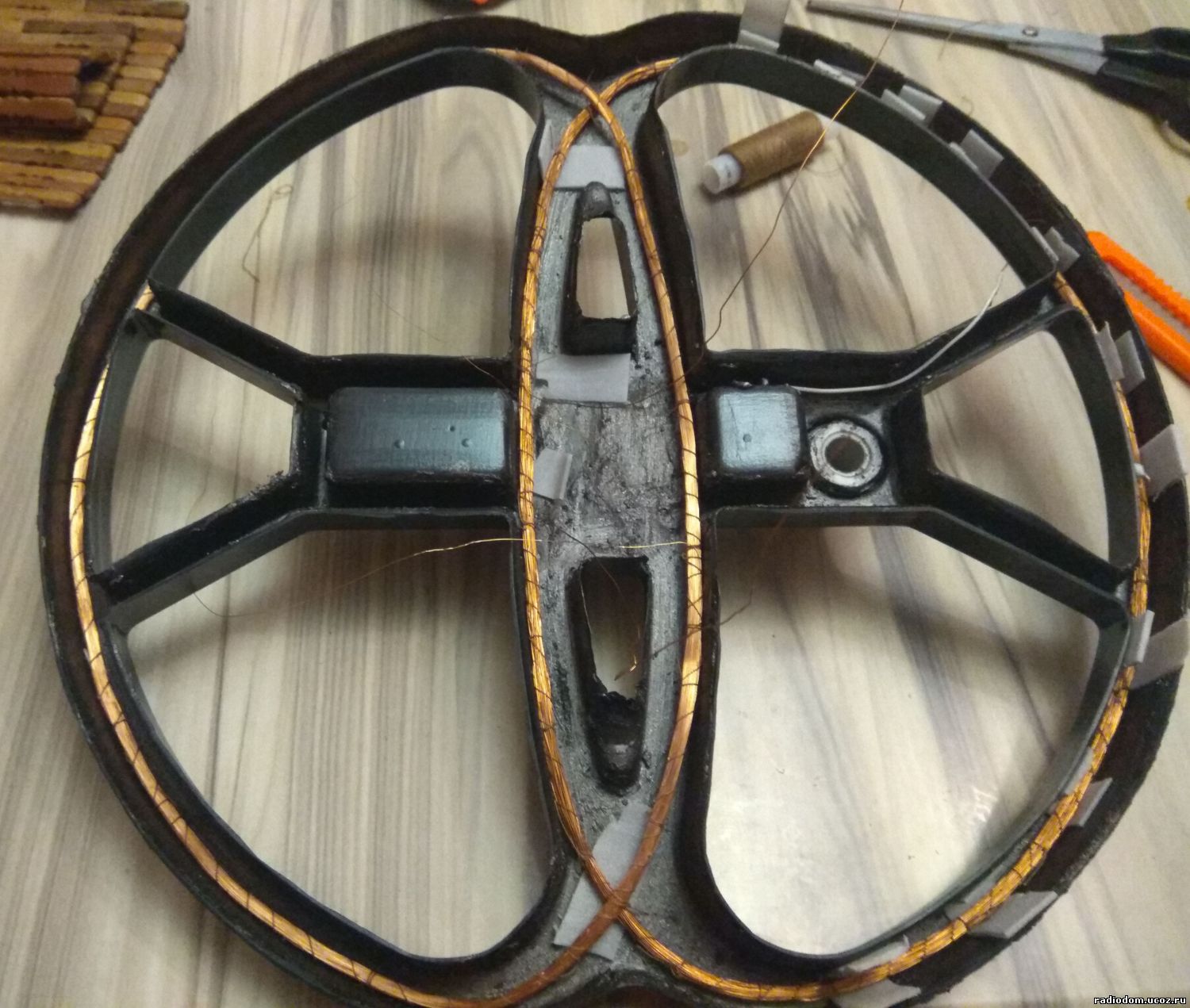

Сделал первую свою дд катушку, но не успешно.
Идут сработки от кабель, кабель использовал 4 жильный, каждая жила в своем экране. Вроде все и правильно подсоединил несколько раз проверял.
Начал грешить на сам кабель и расковырял катушку припаял новый кабель уже 2 жили каждая в своем экране но все таже проблема. Сегодня купил еще один кабель по добротные тоже 2 жилы каждая в своем экране припаял его и все равно проблема не исчезла. Еще несколько раз проверил все ли правильно разведено и ошибки не нашел, начал копать дальше и нашел не понятно от куда взявшееся для меня сопротивление, окозалось что между обмотками RX и TX есть сопротивления в 6 кОМ(когда заливал катушку прокладивал диэлектрик между обмотками, от куда взялось сопротивления не понимаю) и между графитовым экраном и катушками тоже есть сопротивления в 11 кОм ( экранировал всю катушку, сопротивление графитового экрана около 1 кОм). Я так понял что образовуеться замкнутая петля из за этого сопротивления и по экранам начинает бежать ток и что катушку можно теперь викинуть
Может я глубоко ошибаюсь, подскажите в чем может быть проблема?
начал делать еще один датчик и не хочу повторить туже ошибку.
|
| |
| |
| Sleepwalker | Дата: Понедельник, 26.02.2018, 09:30 | Сообщение # 2030 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| проблема в проводе:он или старый(с транса) или плохого качества. изоляция разрушилась и случилось кз обмотки и графитового экрана. а если еще графит на лаке НЦ мешали, то изоляция могла просто раствориться от этого лака
....если датчик залит полностью - то в мусорку его
....если только графит нанесен, то можно попытаться поискать место кз....но как показала практика....лучше его в мусорку и сделать новый....быстрее будет, чем искать место
|
| |
| |
| ruslanMRF | Дата: Понедельник, 26.02.2018, 09:40 | Сообщение # 2031 |
 Полковник
Группа: Пользователи
Сообщений: 185
Статус: Offline
| Часто замыкает графитовый экран на одну изобмоток, у вас получается экран замкнул и ту и другую обмотки между собой.
Наверняка когда зачищали наждачкой поверхность под экран и повредили обмотки, если защитный слой не залит то можно пробовать убирать экран
и смывать спиртом пока сопротивление не исчезнет, ну а если залито то выжыгать большим напряжением, так же можно выковырять паяльником все из корпуса и сделать заново катушку.
|
| |
| |
| Andrew | Дата: Понедельник, 26.02.2018, 09:51 | Сообщение # 2032 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| s-acha, Все у вас вроде правильно , кроме кабеля 4 жилы в одном экране это совсем не по феншую...Помом будите писать "а почему Крот такой шумный"...)
|
| |
| |
| Andrew | Дата: Понедельник, 26.02.2018, 09:54 | Сообщение # 2033 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| deshchaandrey, КЗ на графит можно попробовать "пробить " заряженным конденсатором , конденсатор не менее 1 мкф заряжать можно от 220в... Если есть электошокер то совсем хорошо можно пробить...)
|
| |
| |
| ruslanMRF | Дата: Понедельник, 26.02.2018, 12:00 | Сообщение # 2034 |
|
Полковник
Группа: Пользователи
Сообщений: 185
Статус: Offline
| Цитата Andrew ( ) конденсатор не менее 1 мкф заряжать можно от 220в |
| |
| |
| melan | Дата: Среда, 28.02.2018, 07:58 | Сообщение # 2035 |
|
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
| Цитата Andrew ( ) вроде правильно , кроме кабеля 4 жилы в одном экране это совсем не по феншую...Помом будите писать "а почему Крот такой шумный"...) |
| |
| |
| s-acha | Дата: Среда, 28.02.2018, 12:43 | Сообщение # 2036 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Все в норме, кабель качественный беларуский, сработки не более чем от экранированного каждой жилы
|
| |
| |
| 1707 | Дата: Среда, 28.02.2018, 14:56 | Сообщение # 2037 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата s-acha ( ) кабель качественный беларуский |
| |
| |
| s-acha | Дата: Среда, 28.02.2018, 20:31 | Сообщение # 2038 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Да кмм только 4 жилы, есть похожий российский но тот жесткий как по мне показался, хотя жилы плотней в общую изоляцию увязаны
|
| |
| |
| 4ff5fd2 | Дата: Четверг, 01.03.2018, 02:35 | Сообщение # 2039 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата s-acha ( ) только 4 жилы

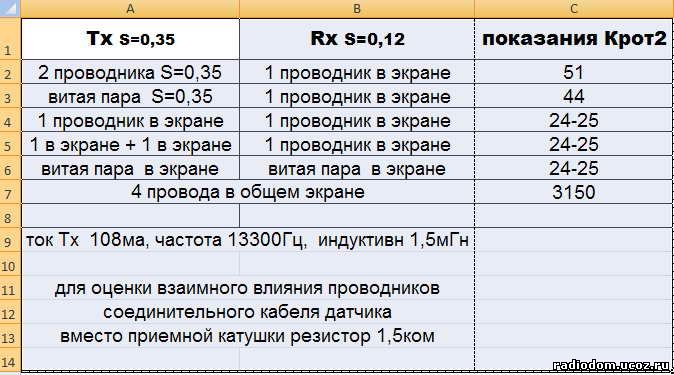

вот Кротом делал измерения для себя, заодно и померил такой кабель. ну - почти такой - изготовлен из провода МГТФ 4 жилы
в одном общем экране - сечение указано в таблице.
Усиление в Крот2 около 100. Длина кабеля 1метр. Для своего кабеля можете проверить сами - передающих катушек лишних наверное хватает
|
| |
| |
| s-acha | Дата: Четверг, 01.03.2018, 08:17 | Сообщение # 2040 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| И что вы хотели этими показаниями крота показать, у меня показания крота что с одним что с другим 200 мв и немного изменяется от температуры. По шумности разницы не заметил. Имею две катушки с разными примененными проводами, могу сравнить на практике а не на показаниях крота.
|
| |
| |
