Самодельные катушки ІВ металодетекторов.
|
|
| s-acha | Дата: Понедельник, 27.11.2017, 17:36 | Сообщение # 1981 |
 Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Уже скачал больше интересует катушка рх безрезонанс, какая зависимость количества витков и чувствительности
|
| |
| |
| yurik23046532 | Дата: Понедельник, 27.11.2017, 18:23 | Сообщение # 1982 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| При безрезонансе можно накинуть витков 20-30 по сравнению с резонансной.Если конкретно на 10Кгц я бы мотнул 200витков.
|
| |
| |
| янукович | Дата: Понедельник, 27.11.2017, 19:39 | Сообщение # 1983 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| s-acha, чем больше витков, тем больше чувствительность, но тем меньше термостабильность. Это и в резонансных датчиках так, и в безрезонансных, но в резонансных это более заметно.
|
| |
| |
| 4ff5fd2 | Дата: Понедельник, 27.11.2017, 20:01 | Сообщение # 1984 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата yurik23046532 (  ) вот неплохая программка,вбейте данные датчика и она выдаст результат.
я бы так не делал. Далеко не для всех случаев программа.И диаметр провода не менее важен.
|
| |
| |
| yurik23046532 | Дата: Вторник, 28.11.2017, 10:10 | Сообщение # 1985 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Цитата 4ff5fd2 ( ) просчитала программа для 130мм 7 кгц Rx =414втк Tx 87 втк
Не знаю,у меня по этим параметрам выдала РХ-321вит,ТХ-67вит.Тоже вроде многовато,хотя не знаю может и нормально.Таких не делал.Там значения нужно вводить только в нижнюю табличку,верхнюю не трогать.В верхней как бы значения идеального датчика.И при изменении этих данных будет по другому пересчитываться нижняя табличка.
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 28.11.2017, 11:42 | Сообщение # 1986 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата yurik23046532 ( ) выдала РХ-321вит,ТХ-67вит.
впрочем, неважно. я обычно использую несколько источников информации и собираю сначала катушки на картонке малярной лентой с проверкой работы (с рабочим кабелем). тут на форуме достаточно информации для различных датчиков
|
| |
| |
| yurik23046532 | Дата: Вторник, 28.11.2017, 14:37 | Сообщение # 1987 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Перепроверил,действительно у вас правильно показало.А у меня диаметр датчика наверное не тот выставился,не заметил.
|
| |
| |
| Andrew | Дата: Вторник, 28.11.2017, 23:03 | Сообщение # 1988 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я бы попробовал ТХ-60, РХ-120...
|
| |
| |
| s-acha | Дата: Среда, 29.11.2017, 08:11 | Сообщение # 1989 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Это в качестве эксперимента или уже опробованное решение. Корпус один и времени в обрез буду делать уже опробованный вариант
|
| |
| |
| янукович | Дата: Среда, 29.11.2017, 08:44 | Сообщение # 1990 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| s-acha, покупайте сразу еще один корпус... Зима длинная, что еще делать? Будем мотать, крутить, готовится к Весне.  За это время можно будет всяких датчиков налепить, под разные задачи. На новый сезон будем во всеоружии.  ...И если это Ваша первая катуха, то скорее-всего, она, с первого раза не получится, пойдет в мусорный контейнер. Но, не беда, приобретете опыт, а он бесценен!
|
| |
| |
| s-acha | Дата: Среда, 29.11.2017, 09:58 | Сообщение # 1991 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Катушка уже четвертая пока еще не одну не выкинул, размер такой большой первый, поэтому все и взвешиваю, что бы миновать мусорное ведро
|
| |
| |
| 4ff5fd2 | Дата: Среда, 29.11.2017, 11:28 | Сообщение # 1992 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата s-acha ( ) размер такой большой первый |
| |
| |
| s-acha | Дата: Среда, 29.11.2017, 11:59 | Сообщение # 1993 |
|
Полковник
Группа: Пользователи
Сообщений: 232
Статус: Offline
| Типа нел торнадо 12х13
|
| |
| |
| potashov | Дата: Среда, 29.11.2017, 12:10 | Сообщение # 1994 |
|
Подполковник
Группа: Пользователи
Сообщений: 148
Статус: Offline

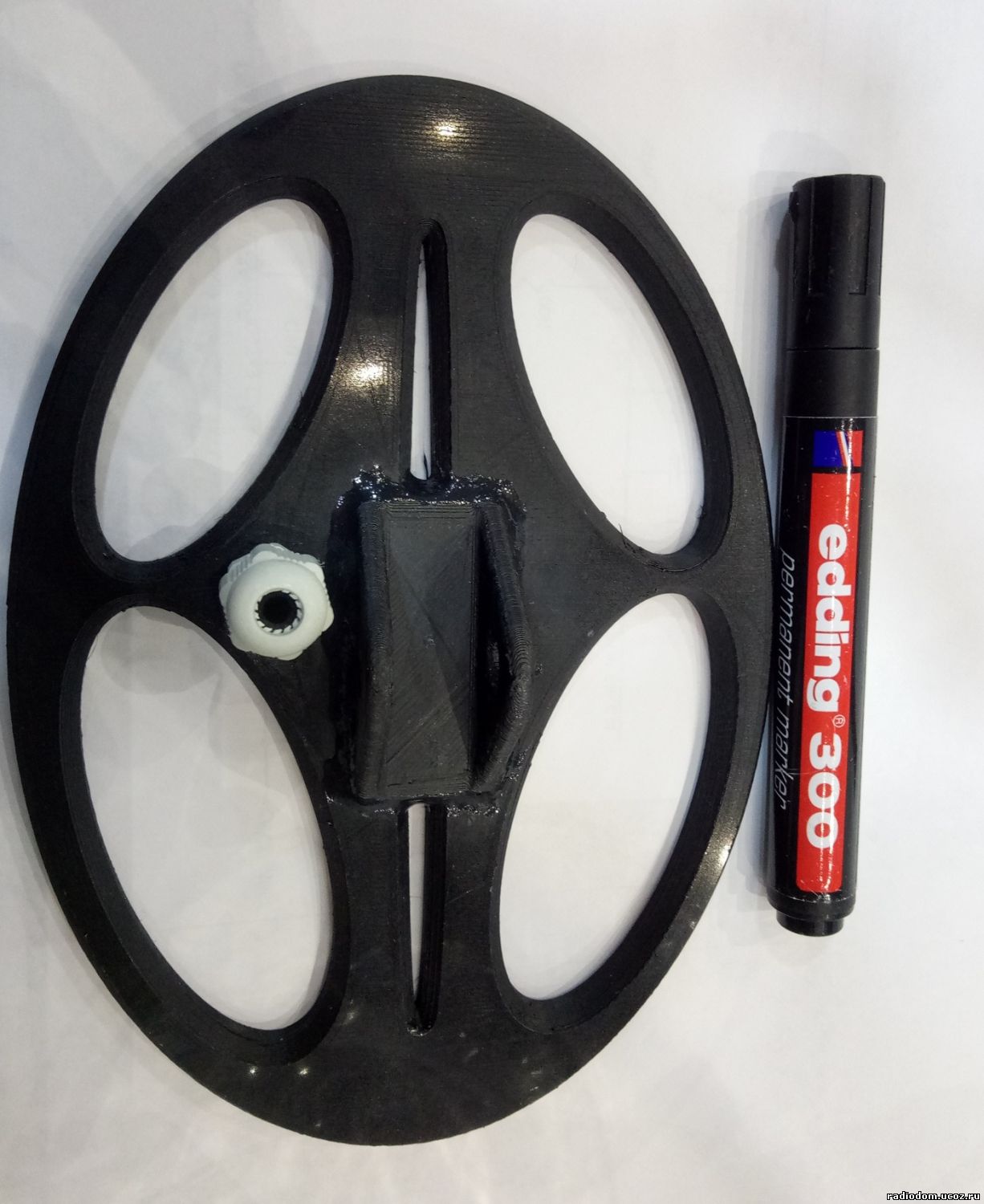

| Цитата de-si-gn ( ) Вот последний вариант модели катушки для 3D печати и шаблон для намотки м 1:1Она легче, т.к. меньше "лишнего" пространства.
Печатать нужно со 100% заполнением стенок!
Благодарю, хороший дизайн. Жаль что рабоче поле моего принтера не позволяет напечатать 1:1 давно уже подумываю сделать принтер с большим рабочем полем. Так что пока остается довольствоваться маленькими датчиками ))).
Сообщение отредактировал potashov - Среда, 29.11.2017, 12:14 |
| |
| |
| 4ff5fd2 | Дата: Среда, 29.11.2017, 12:11 | Сообщение # 1995 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| s-acha
я буду делать 320х340мм , но где то наверное после нового года, корпус литой уже есть .
прикидывал витки
Тх 0,40 х40втк
Rх 0,18 х 180-200втк - еще не решил точно.
Сообщение отредактировал 4ff5fd2 - Среда, 29.11.2017, 12:12 |
| |
| |
