| Dozer | Дата: Вторник, 27.05.2014, 20:13 | Сообщение # 1891 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Уважаемый сундук, масса идёт по наименьшему сопротивлению и я в том числе, и хотелось бы увидить подробное описание хотя бы, принципа работы, схемака любапытная, но на практике неизвестна работа, если будет работать в реале так же как и в проге, что нужно будет проверять. То имеет место быть...
|
| |
| |
| янукович | Дата: Вторник, 27.05.2014, 20:30 | Сообщение # 1892 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| И еще.. Не знаю прав я или нет... Если такую "конструкцию", а это по сути будет часть датчика (там и приемная обмотка, и передающая присутствует) вынести в блок прибора, то фактически получим 2 датчика.  Можно будет искать и датчиком, и блоком... Так как он будет реагировать на металлы.
Сообщение отредактировал янукович - Вторник, 27.05.2014, 20:30 |
| |
| |
| Anko | Дата: Вторник, 27.05.2014, 21:36 | Сообщение # 1893 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Да, похоже это часть схемы - известно только Автору (не топик стартеру), НО - зачем изобретать велосипед, ведь всё доступное в данный момент не представляет большых затруднений.
|
| |
| |
| сундук | Дата: Среда, 28.05.2014, 03:41 | Сообщение # 1894 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| вы правы все так мотали датчик и я также. я ведь здесь нет никакого велосипеда. это просто мостовая схема измерений, которая применяется
в измерительных приборах. захотел собрать терминатор.собрал электронику, начал датчик. как начал так и........закончил. дослало сведение катушек.
поэтому и придумал такую схему. принцип прост. с приемной катушки сигнал идет на сопротивление и один конец трансформатора. с генераторной сигнал
идет на переменное сопротивление с движка которого он поступает на второй конец трансформатора. вращением движка устанавливают 0 на концах трансформатора.какие плюсы. нет компенсационной катушки, которая гасит часть полезного сигнала. простота балансировки датчика . при наличии полевых
транзисторов на входе м\с можно усилить сигнал путем изменения коэффициента трансформации. минусы -больше деталей. а возможный сдвиг фазы
или программным способом или сопротивлением как в терминаторе. теперь можно критиковать. я не говорю что я прав. могу и ошибиться.
|
| |
| |
| Andrew | Дата: Среда, 28.05.2014, 10:45 | Сообщение # 1895 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Не нашел главного, куда идет конец со вторичной обмотки трансформатора? Я понимаю что на вход приемной части, если это так , то мы имеем некий суммарный сигнал от TX и RХ и где компенсация? Я думаю прежде чем выкладывать некие усовершенствования стоит их проверить на практике!
Для устранения "разболанса" катушки необходимо подать некий противофазный сигнал с нужной амплитудой и фазой. Причем подчеркну, в балансирующем сигнале должно меняться два параметра амплитуда и фаза. В "Кроте" это осуществляеться при помощи программируемого ЦАПа который формирует синусоидальный сигнал определенной амплитуды и фазы и подается через цепочку R14 c19 на инвертирующий вход усилителя D2.
Нечто подобное делает монета в катушке. Можно предположить,что материал "монеты" меняет фазу, а место положение амплитуду..
|
| |
| |
| сундук | Дата: Среда, 28.05.2014, 12:33 | Сообщение # 1896 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| вторичная обмотка трансформатора подключается к усилителю согласно данного мд. компенсация осуществляется вращением переменного резистора до получения 0 на первичной обмотке.
|
| |
| |
| АРСЕНАЛ | Дата: Среда, 28.05.2014, 13:17 | Сообщение # 1897 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Вот выкладываю свое видение этого вопроса - придумал давно.но руки не дошли сделать.А эта приставочка между прибором и катушкой должна с успехом справляться с разбалансами,кривыми катушками...
Задумывалась отдельной коробчёнкой в металическом корпусе и включаемая в разрыв кабеля катушки, но это все можно и впихнуть в корпус прибора,если место позволяет.

Транс представляет собой 2+2 или 3+3 витков намотанные прямо на прямом проводе ТХ .
|
| |
| |
| solovey_ | Дата: Среда, 28.05.2014, 15:25 | Сообщение # 1898 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| Цитата сундук (  ) вторичная обмотка трансформатора подключается к усилителю согласно данного мд. компенсация осуществляется вращением переменного резистора до получения 0 на первичной обмотке.  там такаж зводиться в ноль,лише чи він потрібен?0.Не морочтись.Ось електроний копесатор,але він в КРОТОВІ як пяте колесо на возі  Добавлено (28.05.2014, 15:25)
---------------------------------------------
Цитата АРСЕНАЛ ( ) Транс представляет собой 2+2 или 3+3 витков намотанные прямо на прямом проводе ТХ .
!Залишаю петлю.Після першої заливки через дня три в духовку +60 пів години.Дозвів і красота.RX- 190-230 вт.Провід 0,18 самий той.Низька добротеість,низка температурна залежність.30 см по воздуху пятак легко.
Прикрепления:
_1.pdf
(82.4 Kb)
Сообщение отредактировал solovey_ - Среда, 28.05.2014, 14:03 |
| |
| |
| сундук | Дата: Четверг, 29.05.2014, 02:13 | Сообщение # 1899 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| и ведь возразить трудно, когда дословно не знаешь о чем идет речь. господа давайте придерживаться одного языка.
|
| |
| |
| solovey_ | Дата: Четверг, 29.05.2014, 09:25 | Сообщение # 1900 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| Цитата сундук ( ) и ведь возразить трудно, когда дословно не знаешь о чем идет речь. господа давайте придерживаться одного языка. |
| |
| |
| veuz | Дата: Четверг, 29.05.2014, 12:59 | Сообщение # 1901 |
 Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Давно это было!
|
| |
| |
| solovey_ | Дата: Четверг, 29.05.2014, 15:23 | Сообщение # 1902 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| И я к тому быстро только кошки родятся .НА Нормальний стабильний(100%)датчик,нужна неделя времени(минимум).Сегодня первий раз залил29.05-3.06 в духовку добаласировка и последняя заливка,7-10 .06 в поле .При условии что Эпоксидка нужного качества!А свести в ноль трансформаторами болтами и ПР легко,но не надолго
|
| |
| |
| янукович | Дата: Четверг, 29.05.2014, 16:49 | Сообщение # 1903 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| solovey_, форму для датчика покупали, или сами делали..., эпоксидка с микросферами, что значат эти цифры???
Цитата solovey_ ( ) Сегодня первий раз залил29.05-3.06 в духовку добаласировка и последняя заливка,7-10 .06 в поле |
| |
| |
| solovey_ | Дата: Четверг, 29.05.2014, 22:31 | Сообщение # 1904 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline

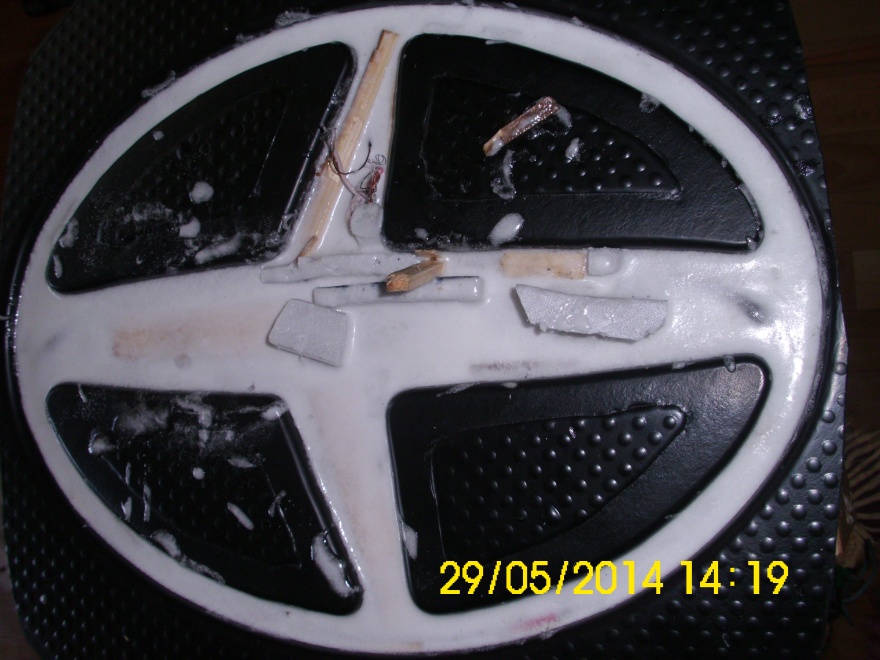

| Форму купляю.Мікросфери від АРСЕНАЛА.Цифри дні 29 травня.29.05-3 червня 3.06 .Обовязково зведенному датчику даю відстоятись 3-5 днів далі духовка 20-30 хв,після термо шоку дозводжу петльою доливаю,відстоюю і в поле.і не пливе(майже)200-250 МВ не рахуєм
|
| |
| |
| Andrew | Дата: Четверг, 29.05.2014, 22:39 | Сообщение # 1905 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7545
Статус: Offline
| Тоже такой корпус хочу заказать ,но у них нет обрезанных...(
Ты в датчик кондеры ставил, Это на 2 частоты будет?
|
| |
| |
