Дата: Среда, 29.03.2023, 05:24 | Сообщение # 76

Сержант

Группа: Пользователи

Сообщений: 36

Награды: 1

Репутация: 3

Статус: Offline

paunov_d, Здесь
https://www.diptrace.com/rus/download/download-diptrace/

Дата: Среда, 29.03.2023, 06:44 | Сообщение # 77

Генерал-майор

Группа: Пользователи

Сообщений: 260

Награды: 3

Репутация: 9

Статус: Offline

Привет ВикторИваныч56. Так как я не знаю эту программу, есть ли в этих файлах, которые вы загрузили
Файлы GERBER для изготовления платы. С уважением. Привет.

Дата: Среда, 29.03.2023, 16:53 | Сообщение # 78

Лейтенант

Группа: Пользователи

Сообщений: 41

Награды: 0

Репутация: 0

Статус: Offline

Цитата viktorIvanych56 (

)

Стоит ли выписывать и заработает ли в приборе вот этот бюджетный 12864 SPI ЖК-модуль 128X64 SPI ST7567A COG

Добрый день Виктор Иванович! Вы этот дисплей поставили, работает без изменения прошивки? В оригинальной схеме дисплей на контроллере - UC1701X.

Дата: Четверг, 30.03.2023, 02:08 | Сообщение # 79

Сержант

Группа: Пользователи

Сообщений: 36

Награды: 1

Репутация: 3

Статус: Offline

grean2012aa, Работает без изменения прошивки
paunov_d, Проста в изучении, болгарский язык и импорт в gerber поддерживает.

Прикрепления: 8838723.jpg (70.6 Kb)

Дата: Четверг, 30.03.2023, 04:49 | Сообщение # 80

Лейтенант

Группа: Пользователи

Сообщений: 41

Награды: 0

Репутация: 0

Статус: Offline

Цитата viktorIvanych56 (

)

grean2012aa, Работает без изменения прошивки

Спасибо! Буду заказывать на Али, в РФ не нашел.
Кто подскажет на плате от ТСВ какой типоразмер чип резисторов, и конденсаторов?
Плата V_03, а на схеме написано для версии платы V02, какие отличия схемы для V_03, или их нет? И еще кварцы какой типоразмер?

Сообщение отредактировал grean2012aa - Четверг, 30.03.2023, 17:06

Дата: Четверг, 30.03.2023, 17:42 | Сообщение # 81

Генерал-майор

Группа: Пользователи

Сообщений: 260

Награды: 3

Репутация: 9

Статус: Offline

Привет, ВикторИваныч56.Мой запрос был на загрузку Gerber-файлов. Благодаря.

TCB

Дата: Четверг, 30.03.2023, 19:41 | Сообщение # 82

Генералиссимус

Группа: Модераторы

Сообщений: 2174

Награды: 7

Репутация: 54

Статус: Offline

Цитата grean2012aa (

)

какой типоразмер чип резисторов, и конденсаторов?Плата V_03, а на схеме написано для версии платы V02, какие отличия схемы для V_03, или их нет? И еще кварцы какой типоразмер?

Прикрепления: 3241714.gif (132.8 Kb) · montazhka_kps_v03.doc (148.0 Kb) · kps_v03_bom.doc (104.5 Kb)

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

Дата: Пятница, 31.03.2023, 05:13 | Сообщение # 83

Лейтенант

Группа: Пользователи

Сообщений: 41

Награды: 0

Репутация: 0

Статус: Offline

ТСВ Спасибо Большое!

Дата: Суббота, 01.04.2023, 14:12 | Сообщение # 84

Сержант

Группа: Пользователи

Сообщений: 36

Награды: 1

Репутация: 3

Статус: Offline

paunov_d, Добрый день. Держите, проверяйте. Поправляйте найденные ошибки,как хотите…Для некоммерческого применения, просто спортивный интерес.

Прикрепления: 3165991.dip (948.9 Kb) · krot_stm_gerber.zip (213.2 Kb)

Сообщение отредактировал viktorIvanych56 - Воскресенье, 02.04.2023, 01:43

Дата: Суббота, 01.04.2023, 18:54 | Сообщение # 85

Генерал-майор

Группа: Пользователи

Сообщений: 260

Награды: 3

Репутация: 9

Статус: Offline

Привет ВикторИваныч56. Не злись на меня. Я работаю в PROTEL, мне 74 года. у меня больше нет времениизучить новую программу. Поэтому я попросил файлы Gerber. С уважением. Привет.

Дата: Суббота, 01.04.2023, 22:00 | Сообщение # 86

Сержант

Группа: Пользователи

Сообщений: 36

Награды: 1

Репутация: 3

Статус: Offline

paunov_d, Добрый вечер! Вопрос ..... вы плату будете заказывать где то или сами делать?

Сообщение отредактировал viktorIvanych56 - Суббота, 01.04.2023, 22:06

Дата: Воскресенье, 02.04.2023, 04:42 | Сообщение # 87

Лейтенант

Группа: Пользователи

Сообщений: 41

Награды: 0

Репутация: 0

Статус: Offline

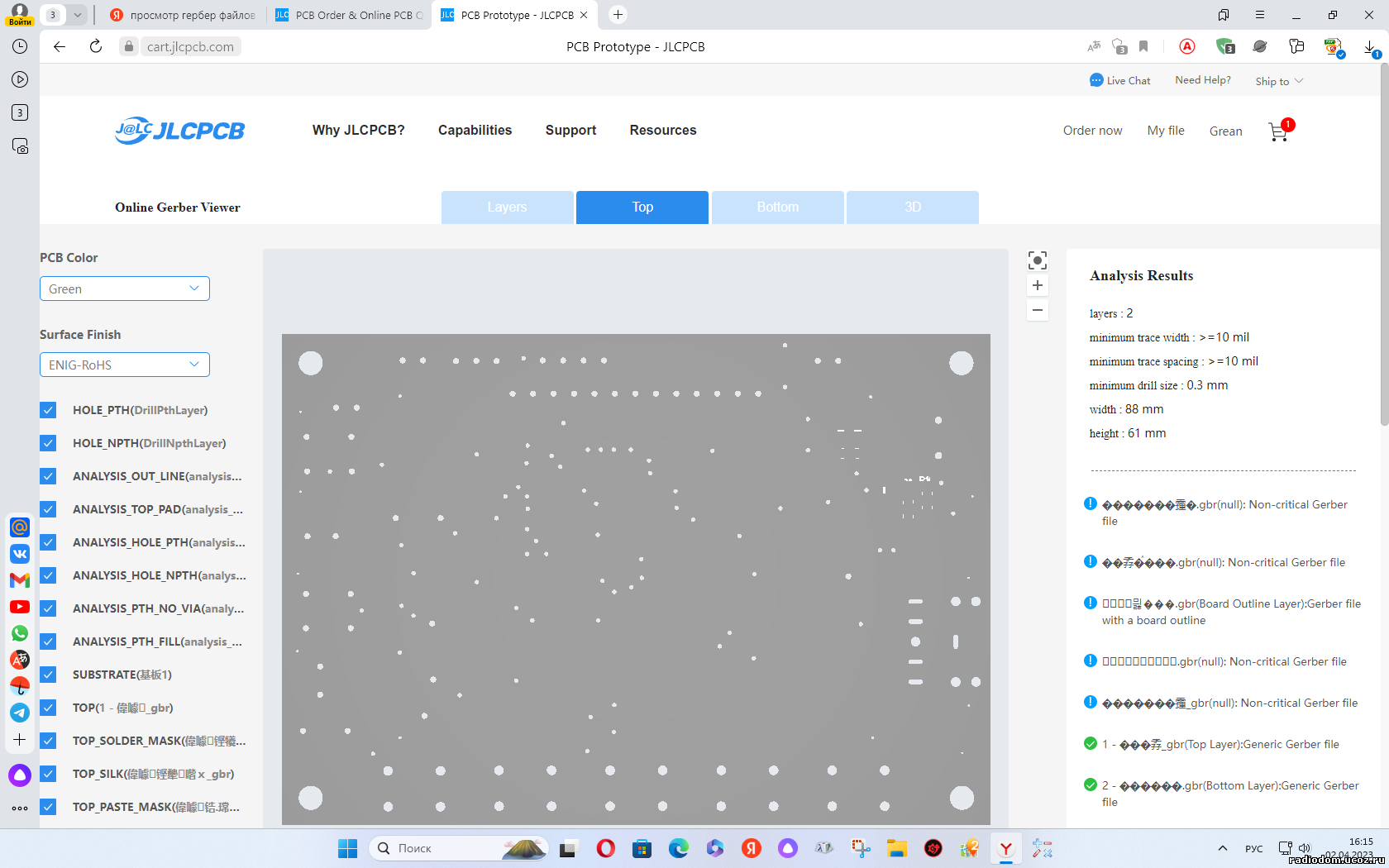

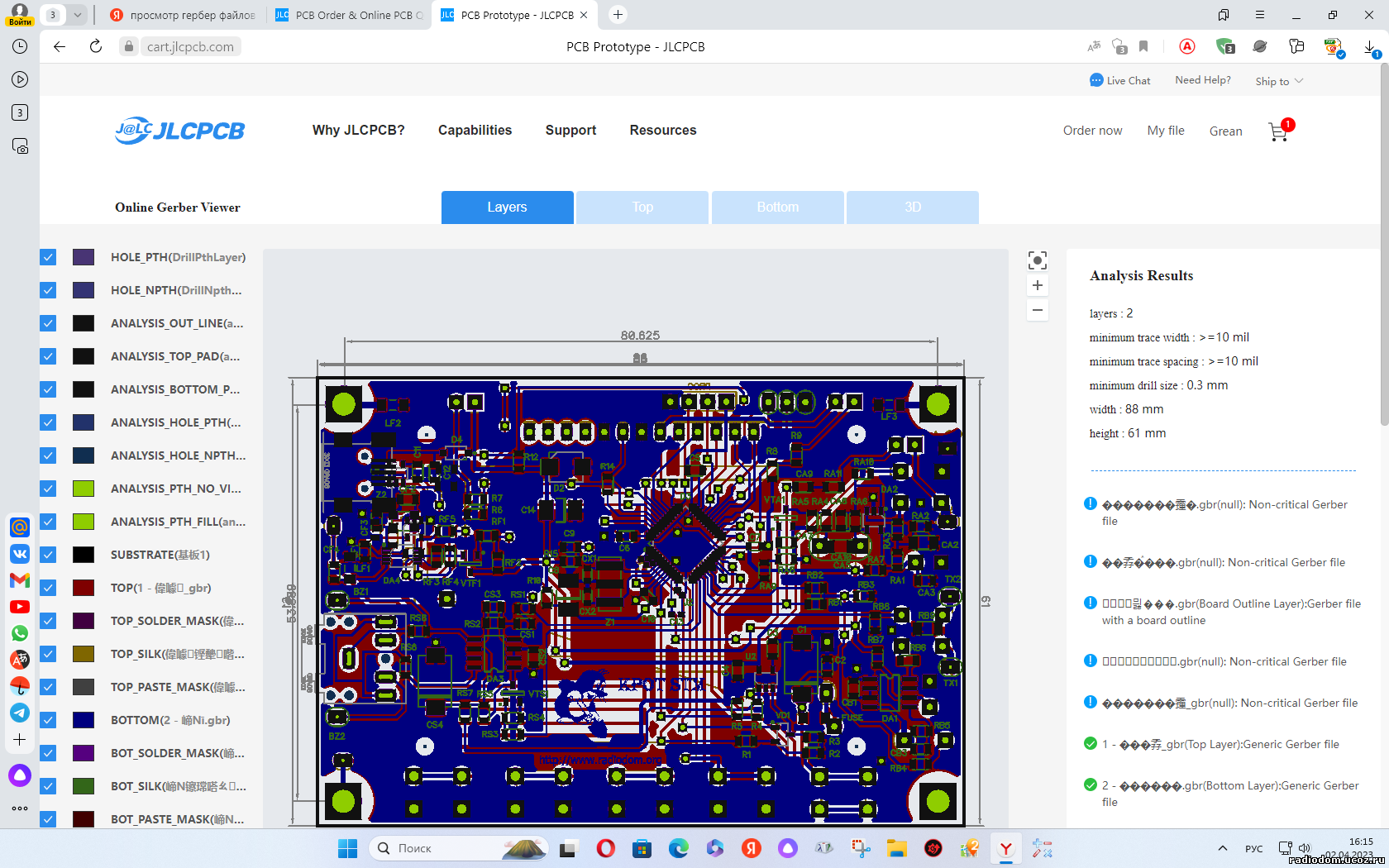

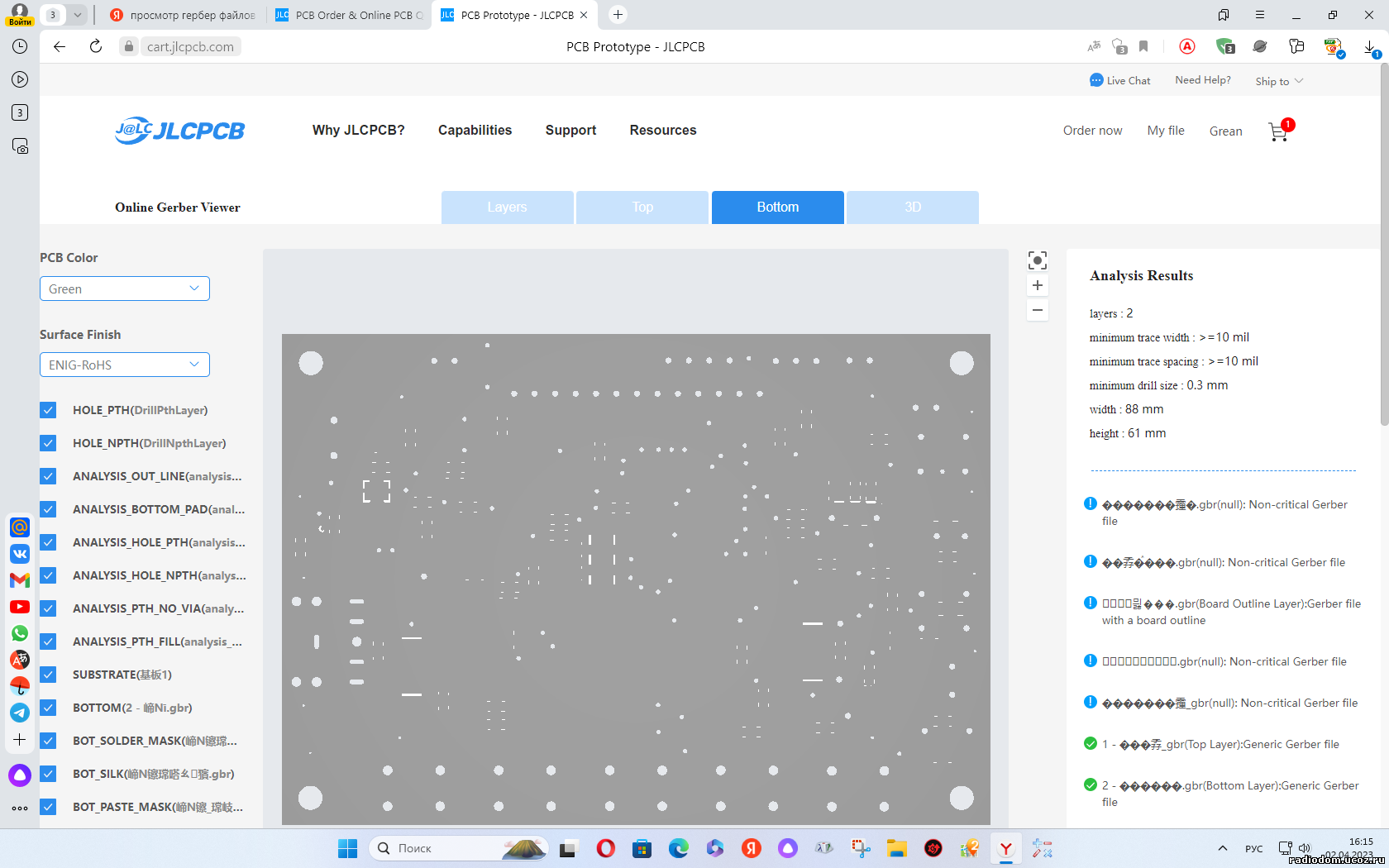

Добрый день Виктор Иванович! Загрузил на сайт гербер, картинки показывает, а в присмотре плат показывает только слои, верх, низ только отверстия на плате. На другом сайте тоже самое.

Дата: Воскресенье, 02.04.2023, 05:22 | Сообщение # 88

Сержант

Группа: Пользователи

Сообщений: 36

Награды: 1

Репутация: 3

Статус: Offline

grean2012aa, Добрый. Я не понял вопроса, что и на какой сайт вы выложили, сделайте PrintScreen экрана пожалуqста.
С гербами вроде всё в порядке

Прикрепления: 6200324.jpg (96.5 Kb) · krot_stm_gerberx2.zip (212.4 Kb)

Сообщение отредактировал viktorIvanych56 - Воскресенье, 02.04.2023, 05:31
