Если цветной- то нифига не увидишь на солнце.

Дата: Суббота, 07.12.2019, 10:34 | Сообщение # 62

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата mongol791 (

)

Такой хороший )) питание есть 3.3В и 5В

Драйвер st75256. В сети вообще нет информации что кто-то подключал этот экран к ардуино.Есть даташит к драйверу на 100 страниц.

Добавлено (08.12.2019, 13:13)
---------------------------------------------
Кино про плату

Дата: Воскресенье, 08.12.2019, 14:29 | Сообщение # 63

Генерал-полковник

Группа: Пользователи

Сообщений: 1109

Награды: 15

Репутация: 17

Статус: Offline

--Zenit--, БОМБА!!! Все четко продумано! Ждем следующее видео, прибор в сборе (еще лучше в поле)))

Дата: Воскресенье, 08.12.2019, 14:46 | Сообщение # 64

Генералиссимус

Группа: Пользователи

Сообщений: 1382

Награды: 5

Репутация: 9

Статус: Offline

--Zenit--, пакуйте все, накладку на экран потом размеры дадите, отпечатаем!

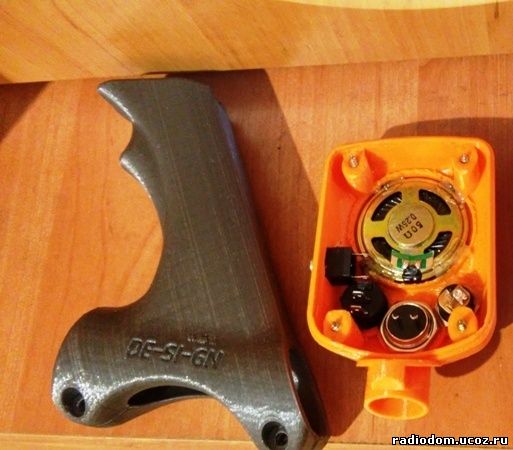

Я просто припаиваю провода к акуму, и вклеиваю блок в ручку, можно не клеить, а гвоздь в дырку сбоку забить, но тогда надо сквозную в ручке дырку, чтоб выбивать его для разборки.

Я моно ухи разъем использую, поэтому включатель ровно стоит biggrin

Динамик туда 40мм в идеале!

Прикрепления: 4117211.jpg (40.7 Kb)

Сообщение отредактировал sparkingsparking - Воскресенье, 08.12.2019, 14:51

Дата: Воскресенье, 08.12.2019, 15:32 | Сообщение # 65

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата sparkingsparking (

)

Я моно ухи разъем использую, поэтому включатель ровно стоит

Выключатель специально так поставил.Удобно включать левой рукой когда правой держишь ручку.

Добавлено (08.12.2019, 15:34)
---------------------------------------------

Цитата sparkingsparking (

)

Я просто припаиваю провода к акуму, и вклеиваю блок в ручку,

На ручке и на блоке сделаю контакт на минус ввиде пластинок.Вместо гвоздика рассверлю под саморез и тогда можно будет спокойно менять аккум на копе и даже ручку.

Сообщение отредактировал --Zenit-- - Воскресенье, 08.12.2019, 15:35

Дата: Воскресенье, 08.12.2019, 16:46 | Сообщение # 66

Генерал-полковник

Группа: Пользователи

Сообщений: 1109

Награды: 15

Репутация: 17

Статус: Offline

Цитата sparkingsparking (

)

Я просто припаиваю провода к акуму

Чтоб не припаивать, контакты тоненькая мет. пластина и неодимовый магнит Д 0.5мм. с верху и с низ ))

Цитата sparkingsparking (

)

можно не клеить, а гвоздь в дырку сбоку забить

Можно не забивать а тоненькую резьбу нарезать через ухо и крепеж,и болтик с крутилкой( с двух частей на 3Д и склеить дихлоританом)

Дата: Воскресенье, 08.12.2019, 17:58 | Сообщение # 67

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата mongol791 (

)

--Zenit--, БОМБА!!! Все четко продумано! Ждем следующее видео, прибор в сборе (еще лучше в поле)))

Нефига не четко.Надо было напротив разъема катушки на плате сделать отверстие сантиметр в диаметре и подтянуть к нему контакты Tx и Rx. Тогда бы можно было припаять к контактам разъема кусочки неизолированного провода,вставить плату в корпус.Провода бы вышли через отверстие и их всего лишь нужно было загнуть и припаять. И до кучи к этому же отверстию на плате поднятуть контакты питания.Монтаж бы сильно упростился.
ПЫСЫ.Умная мысля приходит опосля)

Сообщение отредактировал --Zenit-- - Воскресенье, 08.12.2019, 18:01

Дата: Воскресенье, 08.12.2019, 18:05 | Сообщение # 68

Генералиссимус

Группа: Пользователи

Сообщений: 1382

Награды: 5

Репутация: 9

Статус: Offline

--Zenit--, только кошки сразу родят, зима длинная.....

Дата: Воскресенье, 08.12.2019, 18:11 | Сообщение # 69

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата sparkingsparking (

)

--Zenit--, только кошки сразу родят, зима длинная.....

Это только кажется что длинная) У меня планов громадьё.Со дня на день 3д принтер придет.
А еще работа.

Добавлено (11.12.2019, 12:19)
---------------------------------------------
Новое кино

Дата: Среда, 11.12.2019, 12:42 | Сообщение # 70

Генералиссимус

Группа: Пользователи

Сообщений: 1382

Награды: 5

Репутация: 9

Статус: Offline

--Zenit--, просто шикарно!

de-si-gn

Дата: Среда, 11.12.2019, 12:43 | Сообщение # 71

Генералиссимус

Группа: Модераторы

Сообщений: 1322

Награды: 21

Репутация: 47

Статус: Offline

--Zenit--, все хорошо, жаль напряжение аккумулятора в цифрах с главного экрана исчезло sad

И экран не по середине, или так кажется?

Дата: Среда, 11.12.2019, 13:04 | Сообщение # 72

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата de-si-gn (

)

И экран не по середине, или так кажется?

Есть небольшое смещение платы читалки от платы смарта.Крепежными отверстиями относительно корпуса выравнивается.
Это пробная плата сделанная в единственном экземпляре и на платах были небольшие косячки.

Дата: Среда, 11.12.2019, 13:29 | Сообщение # 73

Генерал-полковник

Группа: Пользователи

Сообщений: 1109

Награды: 15

Репутация: 17

Статус: Offline

--Zenit--, СУПЕР!!! thumbup

Дата: Среда, 11.12.2019, 13:49 | Сообщение # 74

Генералиссимус

Группа: Пользователи

Сообщений: 1562

Награды: 32

Репутация: 48

Статус: Offline

Цитата de-si-gn (

)

--Zenit--, все хорошо, жаль напряжение аккумулятора в цифрах с главного экрана исчезло

По моей задумке для беспроводного варианта на главном экране должно быть напряжение аккумулятора самой читалки,а напряжение питания аккумулятора в катушке можно посмотреть нажав на кнопку.
В беспроводном варианте читалка запитана от аккума крота.
Можно попробовать вывести напряжение на все экраны,но есть сложности по подаче команды.Надо останавливать подачу команд на считывание данных ВДИ,амплитуды,рейтинга,потом подавать команду допустим раз в пять минут на считывании данных о напряжении и затем возобновлять подачу команд считывания данных ВДИ.
